Замечания по материалу
Соответствует директиве RoHS
Температура окружающей среды
От -5 °C до +50 °C
Сопротивление коррозии
1 - Низкая стойкость к коррозии|(встроенные)
Размеры W x L x H
(вкл.связывающий блок и разъем)|50 мм x 107 мм x 50 мм
Диагностика
- Диагностика, зависящая от режима работы
Светодиодные индикаторы
- 1 группа диагностики|- 10 Статус канала|- 2 Диагностика модуля|- 2 Канальная диагностика
Максимальная длина линии
30 м
Номинальное рабочее напряжение DC
24 В
Параметры конфигурации
Задержка вкл./выкл.|Частотный выход|Измерение скорости|Импульсный выход|Последовательность импульсов|Измерение скорости вращения|Измерение частоты|Измерение продолжительности цикла|Режим работы двигателя|Определение позиции|Широтно-импульсная модуляция|Однократный подсчет|Непрерывный подсчет|Циклический подсчет
Время колебаний на входе
0.1 мкс (0.2 мкс, 0.4 мкс, 0.8 мкс, 1 мкс, 2 мкс, 4 мкс, 8 мкс, 10 мкс, 50 мкс, 100 мкс, 500 мкс, 1 мкс, 3 мкс, 10 мкс, 20 мкс параметризуемые)
Защита (при коротком замыкании)
Внутренний электронный защитный предохранитель для канала
Электрическая развязка канал, внутренняя шина
Выходы - да, при использовании доп.питания
Собственное потребление тока при рабочем напряжении
Тип. 35 мА
Электрическая развязка, канал-канал
Нет
Уровень переключения
Сигнал 0: <= 5 V|Сигнал 1: >= 11 V
Входные характеристики
По IEC 1131-2, тип 02
Вход логической схемы
PNP (положительное переключение)
Максимальный остаточный ток выхода на модуль
2 A
График характеристики, выходы
IEC1131-T2
Цифровые выходы
NPN (коммутация отрицательного сигнала)|PNP (положительное переключение)|Push-pull привод
Максимальное электропитание на каждый канал
5 А регулиремое (20 Вт ламповая нагрузка)

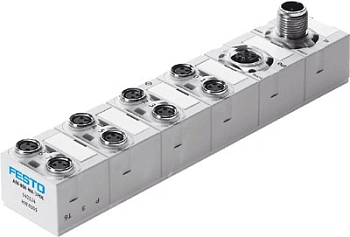

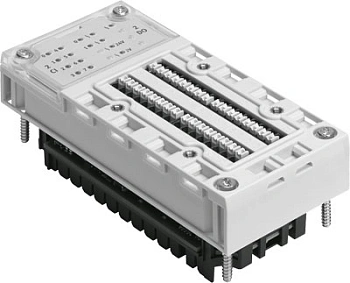

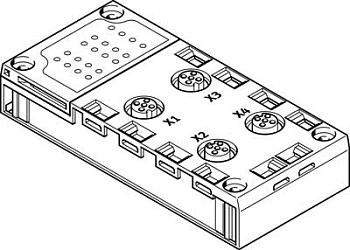

Наименование
Модуль входа/выхода
