Электродвигатели — основа всей современной промышленности: от крупных предприятий до домашней техники. Они работают незаметно, преобразуя энергию и обеспечивая движение. Но когда мотор неожиданно начинает гудеть, перегреваться или вовсе перестает запускаться, привычный ритм нарушается. Почему же такое происходит? Почему столь мощные устройства могут внезапно давать сбои? Разберемся в этой проблеме подробнее и расскажем про самые распространенные поломки электродвигателей.
«Электродвигатель — это невидимое сердце любого производства. Пока оно бьется ровно, мы воспринимаем движение как должное. Но стоит ему перегреться или сбиться с ритма, как замирает весь процесс. Понимание природы этих сбоев — первый шаг к безотказной работе всего механизма.»
Основы промышленной надежности
Основные поломки электромоторов
Несмотря на то, что электродвигатели разрабатываются так, чтобы служить долго и выдерживать большие нагрузки, время от времени все же происходят сбои в системе, нарушающие их нормальное функционирование. Понимание этих проблем — ключ к быстрому и эффективному ремонту.

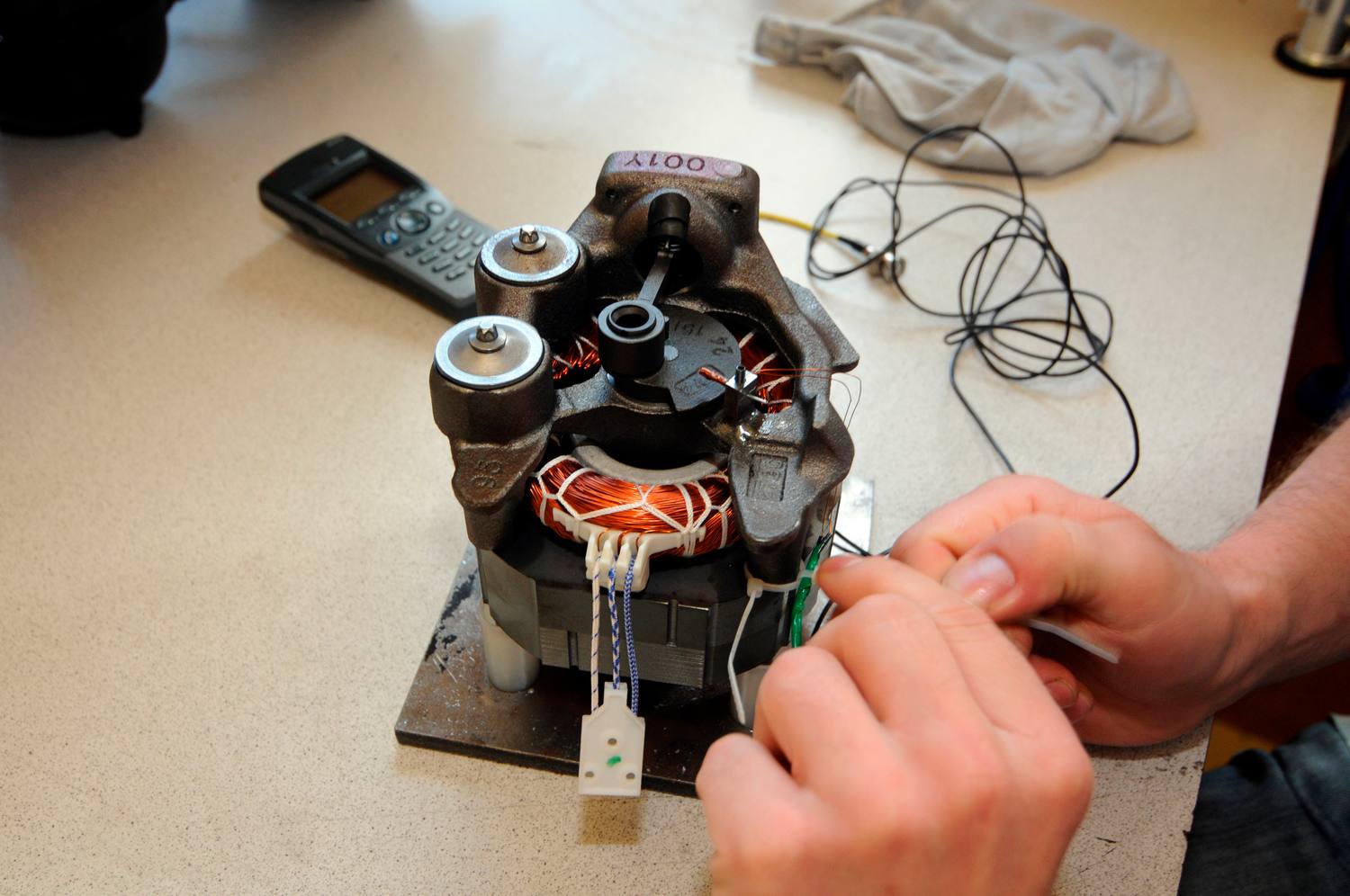

Диагностика электродвигателя является обязательным условием успешного восстановления. Лишь выявив все дефекты и причины их появления, можно провести достаточный комплекс восстановительных работ. В ходе диагностики специалистами проводятся визуальный осмотр, инструментальные замеры зазоров, измеряются базовые параметры электроустановки, выявляются общий перегрев и локальные зоны избыточного выделения тепла.
Все эти проблемы могут привести к тому, что двигатель в скором времени перестанет работать или вовсе сгорит. Иногда поломка, начавшись в одном узле, может быстро распространиться на другие, выводя из строя весь агрегат.
Электронеисправности электродвигателя
Неполадки электрики чаще всего кроются в «сердце» электрических двигателей, то есть в обмотках. Они могут полностью парализовать работу агрегата. Основные причины их появления кроются в нарушении изоляции и сильной перегрузке.
Рассмотрим подробнее поломки электрической части:
- Межвитковое замыкание. Когда один виток обмотки замыкается с соседним, то называется это межвитковым замыканием. Оно происходит из-за перегрева обмоток, низкого качества изоляции или постоянных перегрузок. Характерный признак — локальный перегрев двигателя и падение тока на одной из фаз. Если не принять меры, двигатель сгорит.
- Замыкание обмоток между собой. Это более серьезная поломка. Часто возникает из-за вибраций или механических ударов. Без должной защиты двигатель просто-напросто сломается, а в некоторых ситуациях вовсе может загореться.
- Замыкание обмотки на корпус. Если такое происходит, возникает угроза поражения током. Мотор внешне продолжит функционировать, однако сам корпус окажется под фазным напряжением. Даже при бытовом напряжении 220В это смертельно опасно, что уже говорить о напряжении в 380 или 440В, которое часто используется на предприятиях. Данный вид короткого замыкания требует немедленного устранения.
- Обрыв обмотки. Ситуация похожа на исчезновение одной фазы питания. Двигатель быстро теряет мощность, шумит сильнее обычного и перегревается. Если защита исправна, двигатель автоматически отключится при изменении в токе оставшихся фаз. Если нет, он выйдет из строя.
| Тип неисправности | Основные триггеры и причины | Внешние симптомы работы | Способы диагностики (без разборки) | Критическая опасность | Методы защиты и профилактики |
|---|---|---|---|---|---|
| Межвитковое замыкание | Старение пропиточного лака, систематические температурные перегрузки, агрессивная химическая среда, микровибрации. | Специфический неравномерный гул, быстрый локальный нагрев части статора, заметная асимметрия фазных токов. | Измерение индуктивности катушек, использование импульсных рефлектометров или проверка сопротивления фаз точным миллиомметром. | Лавинообразное выгорание соседних витков из-за нагрева, полная неремонтопригодность старого провода (требуется перемотка). | Встраивание термодатчиков (PTC-термисторов) прямо в лобовые части обмоток для отключения при перегреве. |
| Межфазное замыкание | Разрушение изолирующих прокладок в пазах, сильные скачки напряжения в сети, попадание внутрь металлической пыли или стружки. | Мгновенное выбивание вводных автоматов, резкий хлопок, появление запаха гари, искрение или выброс дыма. | Тестирование сопротивления изоляции мегаомметром (замер между выводами разных фазных катушек). | Масштабное термическое повреждение сердечника статора, высокий риск возникновения открытого пожара в цеху. | Использование качественной пазовой изоляции при ремонте, защита сети от импульсных перенапряжений, своевременная чистка. |
| Пробой на корпус (утечка) | Накопление конденсата при перепадах температур, затопление агрегата влагой, сильный износ изоляции проводов в месте выхода из пазов. | Двигатель может визуально работать нормально, но на станине появляется опасный потенциал. Срабатывает УЗО (если установлено). | Измерение сопротивления изоляции мегаомметром относительно болта заземления или металлического корпуса. | Критическая угроза жизни персонала (поражение электрическим током), сбои в работе подключенной к той же линии электроники. | Обязательное надежное заземление корпуса, установка аппаратов защиты от утечек тока (УЗО, дифавтоматы), герметизация клеммной коробки. |
| Обрыв фазной обмотки | Физическое повреждение выводов в борне, перегорание проводника из-за заклинивания ротора и экстремальных пусковых токов. | Мотор отказывается запускаться под нагрузкой, издает сильное мычание. В работе — резко теряет обороты и крутящий момент. | Стандартная «прозвонка» целостности цепи обычным мультиметром, проверка надежности контактов в клеммной колодке. | Переход в неполнофазный режим работы, из-за которого оставшиеся целые фазы берут на себя двойную нагрузку и сгорают. | Установка реле контроля фаз (РКФ), регулярная проверка и протяжка болтовых соединений, использование мотор-автоматов. |
Устранение электрических неисправностей — дело непростое, и, к сожалению, самостоятельно починить агрегат при таких поломках вряд ли получится. Ремонт потребует специализированного оснащения, навыков и умений.
Механические неисправности электродвигателя
Механические поломки затрагивают конструктивные элементы электромотора. Очень часто они проявляются шумом, вибрацией или нагревом. Основные разновидности поломок:
- Разрушение роликовых элементов. Это одна из самых частых проблем. Износ подшипников проявляется повышенной вибрацией и характерным свистом или гулом при работе. Если подшипники заклинивают, ротор перестает вращаться. Единственный способ его запустить — поменять роликовые элементы.
- Проворачивание ротора на валу. Ротор может крутиться в магнитном поле, а вал остается неподвижным. Двигатель, соответственно, не выдает мощности. Способ «лечения» — зафиксировать ротор посредством механических креплений.
- Зацепление ротора за статор. Очень серьезная поломка. Происходит из-за полного разрушения подшипников или деформации корпуса. Часто приводит к повреждению обмоток статора. В большинстве случаев такой двигатель не подлежит ремонту, потребуется его полная замена.
- Физическое повреждение корпуса. Это может быть вызвано ударами, постоянными нагрузками или некачественной установкой. Такой ремонт наиболее трудоемок.
- Смещение или повреждение крыльчатки обдува. Эта проблема приводит к перегреву двигателя. Если вовремя не устранить дефект, срок службы машины сильно сокращается. Двигатель может быстро выйти из строя.
Контроль подшипниковых узлов
Своевременная замена смазки и мониторинг уровня вибрации предотвращают заклинивание вала. Игнорирование свиста и гула на ранних стадиях неизбежно ведет к перекосам и дорогостоящему капитальному ремонту.
Надежность посадки ротора
Если магнитный сердечник теряет жесткую связь с валом, мотор вхолостую потребляет ток, не передавая крутящий момент на агрегат. Проблема решается восстановлением натяга или ремонтом шпоночного соединения.
Опасность смещения вала
Критический износ подшипников приводит к исчезновению воздушного зазора — ротор начинает тереться о статор. Это вызывает мгновенный локальный перегрев, срыв пластин магнитопровода и пробой изоляции.
Защита системы охлаждения
Поломка лопастей вентилятора или забитый пылью защитный кожух лишают мотор отвода тепла. В таком режиме даже при нормальной нагрузке температура стремительно растет, разрушая лак на обмотках за несколько часов.
Целостность станины
Трещины на чугунном или алюминиевом корпусе нарушают общую соосность деталей. Чаще всего они появляются из-за неправильной центровки при монтаже, жестких механических ударов или перетяжки приводных ремней.
Ранняя вибродиагностика
Регулярный анализ спектра вибраций с помощью портативных приборов позволяет выявить микродефекты механики задолго до того, как они станут слышны человеку. Это основа безаварийного предиктивного обслуживания.
Чтобы избежать серьезных трат и остановок производства, рекомендовано выполнять регулярное профилактическое обслуживание. Оно включает осмотр, проверку температуры, экспертизу изоляции, чистку от пыли и грязи, а также комплексную диагностику. Ремонт может быть текущим, средним или капитальным, в зависимости от степени повреждений.
Аварийные ситуации при работе электродвигателя
Помимо внутренних неисправностей, на работу электродвигателя влияют и внешние аварийные ситуации. Они не всегда связаны с самим двигателем, но крайне пагубно сказываются на его сроке службы. Чаще всего они ведут к перегрузкам и перегреву обмоток. Наиболее распространенные:
- Повышение нагрузки на валу. Происходит из-за стопорения привода или приводимых механизмов. Двигатель пытается крутить, но не может, что вызывает резкий рост тока и перегрев.
- Перекос напряжения питания. Проблема может быть в питающей сети или во внутренних цепях привода. Он вызывает неравномерное распределение тока по фазам, что ведет к перегреву обмоток и поломке.
- Пропадание одной фазы. Это одна из самых частых причин поломок трехфазных асинхронных электродвигателей. Если пропадает одна фаза, оставшиеся две перегружаются. Двигатель при этом может продолжать вращаться, но его работа становится некорректной. Он начинает сильно гудеть, а затем сгорает. Подобное может случиться на любом участке цепи: от подстанции до самого двигателя.
- Проблемы с охлаждением. Повреждение крыльчатки, остановка внешнего вентилятора или высокая температура окружающей среды — все это снижает эффективность охлаждения. Результат — катастрофический перегрев двигателя и быстрый выход из строя.
| Внешний аварийный фактор | Источники и причины возникновения | Физическое воздействие на агрегат | Характерные симптомы в работе | Аппаратные методы защиты |
|---|---|---|---|---|
| Механическое стопорение (перегруз) | Заклинивание редуктора, попадание инородных предметов в конвейер, превышение вязкости перекачиваемой жидкости, износ подшипников рабочего органа. | Многократное (в 5-7 раз) увеличение статорного тока. Экстремально быстрый разогрев медных проводников, приводящий к плавлению изоляционного лака и межвитковому КЗ. | Резкое падение оборотов, сильный нехарактерный гул, появление запаха горелого лака, срабатывание вводных автоматов по току отсечки. | Установка тепловых реле перегрузки, использование частотно-регулируемых приводов (ПЧ) с ограничением крутящего момента, механические муфты скольжения. |
| Асимметрия фаз (перекос напряжений) | Неравномерное распределение мощных однофазных потребителей на линии, окисление контактов на подстанции, деградация кабельной трассы. | Возникновение токов обратной последовательности, которые создают тормозящее электромагнитное поле. Ротор греется из-за паразитных вихревых токов. | Периодическая пульсация звука (вибрация крутящего момента), локальный нагрев корпуса даже при работе на холостом ходу. | Внедрение цифровых реле контроля напряжения (РКН) и мониторов сети, симметрирующие трансформаторы на линии питания. |
| Неполнофазный режим (обрыв фазы) | Отгорание контакта в магнитном пускателе, перегорание одного из трех плавких предохранителей, механическое повреждение питающего кабеля. | Две оставшиеся рабочие фазы принимают на себя токовую нагрузку, превышающую номинал в 1.5–2 раза. Происходит стремительный термический пробой изоляции. | Двигатель не может запуститься из состояния покоя (просто «мычит»). Во время работы — резкая потеря мощности, сильная вибрация и быстрый нагрев. | Установка реле контроля фаз (РКФ), применение современных мотор-автоматов с чувствительностью к обрыву и асимметрии фаз. |
| Критическое нарушение теплоотвода | Зарастание ребер станины слоем пыли/масла, разрушение лопастей пластикового вентилятора, установка мотора в глухой короб без циркуляции воздуха. | Температура обмоток выходит за пределы класса нагревостойкости (например, свыше 155°C для класса F). Изоляция пересыхает, трескается и осыпается. | Корпус становится обжигающе горячим, краска на станине может изменить цвет или начать шелушиться, срабатывает встроенная тепловая защита. | Встраивание PTC или NTC термисторов непосредственно в лобовые части обмоток, монтаж узла независимой вентиляции (наездника). |
| Импульсные перенапряжения | Удары молний в воздушные линии электропередач, коммутационные всплески при включении/отключении соседних мегаваттных установок. | Кратковременный (миллисекунды) скачок напряжения до нескольких киловольт мгновенно пробивает пазовую изоляцию или вызывает дугу на корпус. | Внезапный выход из строя без предварительных симптомов, следы копоти и электрической дуги в клеммной коробке (борне), срабатывание УЗО. | Установка ограничителей перенапряжения (ОПН) и устройств защиты от импульсных перенапряжений (УЗИП) в главном распределительном щите. |
| Агрессивная среда и влажность | Прямое попадание воды, работа в неотапливаемых сырых помещениях с образованием конденсата, воздействие кислотных или щелочных паров. | Химическое или коррозийное разрушение изоляционных материалов. Снижение сопротивления изоляции до критического уровня (ниже 0.5 МОм). | Появление ржавчины на валу и крепежах, утечки тока на землю (пощипывание при касании корпуса), частые ложные срабатывания дифавтоматов. | Выбор электродвигателей с высокой степенью защиты (IP65/IP66), установка антиконденсатных ленточных подогревателей, компаундирование обмоток. |
Некоторые из этих ситуаций можно предупредить, другие — нет. Но если есть возможность избежать подобного, нужно всеми силами стараться это сделать, не допустив поломки агрегатов.
Способы защиты электрического двигателя
Чтобы избежать преждевременного выхода из строя и продлить срок службы агрегата, применяются различные способы защиты. Они исключат износ ключевых узлов силовых агрегатов.
Ключевые способы защиты:
- тепловые реле — используются для защиты от перегрузок недопустимой продолжительности, предотвращают обрыв одной из фаз в конструкции электродвигателя;
- электронные реле защиты — более современные устройства, обеспечивающие комплексную защиту от многих видов неисправностей, мониторят ток, напряжение, температуру, предотвращая возможный ущерб;
- термисторы — датчики монтируются прямо внутрь обмоток, защищают электромотор от перегрева, реагируя на критическое повышение температуры, их работа основана на изменении сопротивления изоляции при нагреве;
- преобразователи частоты — устройства регулируют скорость вращения двигателя, изменяя частоту тока, значительно снижают износ деталей, уменьшают пусковые токи и тем самым продлевают срок работы.
Даже самый надежный трехфазный асинхронный электродвигатель может выйти из строя. Но своевременное обслуживание и применение этих средств защиты значительно сокращают риски. Можно будет избежать списания дорогостоящего оборудования и обеспечить постоянный, бесперебойный процесс.
