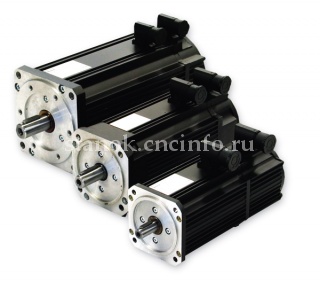

Сервомотор KEB E2.SM.0
Технические параметры приведены при температуре эксплуатации 20ºC.
Характеристика | с принудительным охлаждением) | |||||
2200 | 2400 | 3200 | 3400 | 4200 | 4400 | |
Пусковой момент | 14 Н·м | 21,5 Н·м | 14 Н·м | 21,5 Н·м | 14 Н·м | 21,5 Н·м |
Пусковой ток | 8,6 А | 4,7 А / 10,7 А | 13,3 А | 7,5 А / 15,5 А | 17,8 А | 10,0 А / 20,0 А |
Номинальные значения | ||||||
Номинальное напряжение | 230 В | 400 В | 230 В | 400 В | 230 В | 400 В |
Номинальный крутящий момент | 12,2 Н·м | 12,2 Н·м / 18,7 Н·м | 11 Н·м | 11 Н·м / 17,1 Н·м | 7,6 Н·м | 7,6 Н·м / 15,5 Н·м |
Номинальный ток | 7,5 А | 4,1 А / 9,8 А | 10,4 А | 5,8 А / 13 А | 9,7 А | 5,4 А / 15,2 А |
Номинальная скорость | 2000 об/мин | 3000 об/мин | 4000 об/мин | |||
Номинальная мощность | 2,6 кВт | 2,6 кВт / 3,9 кВт | 3,5 кВт | 3,5 кВт / 5,4 кВт | 3,2 кВт | 3,2 кВт / 6,5 кВт |
Постоянное напряжение | 152,6 В | 115,1 В | 101,7 В | 79,7 В | 79,8 В | 62 В |
Сопротивление обмотки | 1,37 Ом | 4,3 Ом/ 2,4 Ом | 0,6 Ом | 2 Ом / 1,1 Ом | 0,38 Ом | 1,14 Ом / 0,66 Ом |
Индуктивность обмотки | 6,1 мГн | 15 мГн | 2,7 мГн | 7,2 мГн | 1,7 мГн | 4,3 мГн |
Максимальные значения | ||||||
Максимальный крутящий момент | 70 Н·м | |||||
Максимальный ток | 46 А | 35 А | 71 А | 57 А | 94 А | 75 А |
Максимальная скорость | 2150 об/мин | 2250 об/мин | 3250 об/мин | 3400 об/мин | 4150 об/мин | 4500 об/мин |
Механические данные | ||||||
Момент инерции | 19,5 кг·см2 | |||||
Вес | 15 кг | |||||

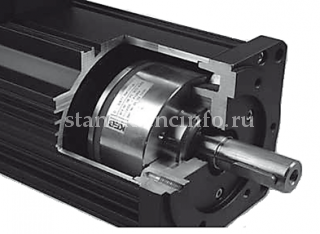

Стопорный тормоз | ||||||
Удерживающий момент | 36 Н·м | |||||
Момент инерции | 5,9 кг·см2 | |||||
Максимальная скорость | 10000 об/мин | |||||
Номинальное напряжение | 24 (+6%, -10%) В | |||||
Номинальный ток | 1,1 А | |||||
Мощность | 26 Вт | |||||
Время возврата | 90 мс | |||||
Задержка на срабатывание | 3 мс | |||||
Время срабатывания | 22 мс | |||||
Вес | 1,95 кг |
Конструктивные размеры
Типоразмер | Размер фланца | Вал | Шпоночный паз | Длина с резольвером | |
без тормоза | с тормозом | ||||
E2 | 140x140 мм | ∅ 24 мм длина 50 мм | ширина 8 мм длина 32 мм | 335 мм | 380 мм |
* / с принудительным охлаждением.
