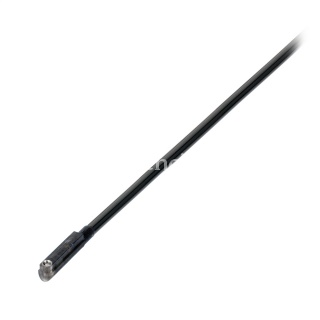

Магнитный датчик BALLUFF BMF 214K-PS-C-2A-PU-02
Базовый стандарт | IEC 60947-5-2 |
Группа продуктов | Датчик магнитного поля |
Дополнительный текст | После устранения перегрузки датчик снова готов к работе. ЭМС: импульсивная прочность- требуется защитная схема. Документ 825345, раздел 2. макс. растягивание кабеля ограничено 10 H. |
Допуски / соответствие | CE cULus |
Защита от короткого замыкания | да |
Защита от переполюсовки | да |
Индикация функций | да |
Марка | GLOBAL |
Область применения | Благодаря улучшенному пути срабатывания особенно подходит для короткоходных цилиндров |
Степень защиты по IEC 60529 | IP67 |
Вид подключения | Кабель |
Гарантированная напряженность переключающего поля Hа | 2.0 kA/m |
Ёмкость нагрузки макс. (при Ue) | 1.00 µF |
Задержка включения Топ макс. | 0.07 ms |
Номин. напряжение развязки Ui | 75 DC |
Номин. рабочее напряжение Ue DC | 24.0 V |
Номинальная напряженность переключающего поля Hn | 1.2 kA/m |
Номинальный ток короткого замыкания | 100 A |
Остаточная волнистость макс. (% от Ue ) | 15 % |
Падение напряжения статич. макс. | 2.5 V |
Переключающий выход | P-N-P |
Рабочее напряжение UB макс. DC [В] | 30.0 V |
Рабочее напряжение UB мин. DC [В] | 10.0 V |
Расчетный рабочий ток Ie | 100 mA |
Ток холостого хода Io без затух. макс. | 5.0 mA |
Ток холостого хода Io с затуханием макс. | 8.0 mA |
Функция переключения | Замыкатель (NO) |
Частота переключения f макс. (при Ue) | 7000 Hz |
Электрическое исполнение | DC, постоянное напряжение |
Высота | 2.90 mm |
Глубина | 4.50 mm |
Диаметр кабеля D макс. | 2.5 mm |
Длина кабеля | 2.00 m |
Макс. отклон. температуры (% от Hn) | 0.3 % |
Материал корпуса | PA 12 |
Материал оболочки кабеля | PUR |
Момент затяжки | 0.03 Hм |
Окружающая температура Ta макс. | 85 °C |
Окружающая температура Ta мин. | -25 °C |
Сечение проводника | 0,14 мм2 |
Ширина (длинная сторона) | 16.8 mm |
