Компания Festo является ведущим мировым поставщиком пневматических комплектующих для различных отраслей производства: автомобильных, пищевых, упаковочных, биотехнологических, фармацевтических и других производствах, работающих по технологии непрерывных процессов.
Подробнее
Фильтр
Сначала популярные
В корзину
0 ₽
Заказать
Серия товара
QSMS
Группа
Стандартные
Внутренний стандарт
IDO28456
Присоединение 1
6 мм
Присоединение 2
6 мм
Тип присоединения на выходе
Цанга
Конструкция фитинга
Панельный монтаж
Форма фитинга
I-образный
Условный проход
3,7 мм
Вес
9 г
Материал корпуса
Технополимер
Материал отпускающего кольца
POM (Полиформальдегид)
Материал держателя шланга
Нержавеющая сталь
Материал уплотнения шланга
NBR (Бутадиен-нитрильный каучук)
Замечания по материалу
Соответствует директиве RoHS
Максимальное рабочее давление
14 бар
Температура окружающей среды
От -10 °C до +80 °C
Рабочая среда
Сжатый воздух и вода
Примечание по рабочей среде
Возможна работа со смазкой
Сопротивление коррозии
1 - Низкая стойкость к коррозии
Тип оборудования
Фитинги
Тип присоединения на входе
Цанга
0 ₽
Заказать
Серия товара
NPFC
Внутренний стандарт
IDO28456
Присоединение 1
3/8
Присоединение 2
3/8
Тип присоединения на выходе
Внутренняя резьба
Конструкция фитинга
Переходной
Форма фитинга
T-образный
Вес
60,8 г
Материал корпуса
Никелированная латунь
Замечания по материалу
Соответствует директиве RoHS
Максимальное рабочее давление
50 бар
Температура окружающей среды
От -20 °C до +150 °C
Рабочая среда
Сжатый воздух и вода
Сопротивление коррозии
1 - Низкая стойкость к коррозии
Тип оборудования
Фитинги
Резьба
Внутренняя резьба
Конструкция резьбы
Стандартная
Тип резьбы
G
Пригодность для работы с вакуумом
Да
Тип присоединения на входе
Наружная резьба
0 ₽
Заказать
Серия товара
NPFC
Внутренний стандарт
IDO28456
Присоединение 1
1/4
Присоединение 2
1/4
Тип присоединения на выходе
Наружная резьба
Конструкция фитинга
Переходной
Форма фитинга
T-образный
Вес
36,2 г
Материал корпуса
Никелированная латунь
Замечания по материалу
Соответствует директиве RoHS
Максимальное рабочее давление
50 бар
Температура окружающей среды
От -20 °C до +150 °C
Рабочая среда
Сжатый воздух и вода
Сопротивление коррозии
1 - Низкая стойкость к коррозии
Тип оборудования
Фитинги
Резьба
Наружная резьба
Конструкция резьбы
Стандартная
Тип резьбы
R
Пригодность для работы с вакуумом
Да
Тип присоединения на входе
Наружная резьба
0 ₽
Заказать
Серия товара
NPQH
Группа
Из никелированной латуни
Внутренний стандарт
IDO28456
Присоединение 1
1/4
Присоединение 2
6 мм
Тип присоединения на выходе
Цанга
Конструкция фитинга
Переходной
Форма фитинга
L-образный
Условный проход
5 мм
Вес
22,4 г
Материал корпуса
Никелированная латунь
Материал отпускающего кольца
Никелированная латунь
Материал держателя шланга
Нержавеющая сталь
Материал уплотнения шланга
FPM (Фторкаучук)
Замечания по материалу
Соответствует директиве RoHS
Максимальное рабочее давление
20 бар
Температура окружающей среды
От 0 °C до +150 °C
Рабочая среда
Сжатый воздух и вода
Примечание по рабочей среде
Возможна работа со смазкой
Сопротивление коррозии
3 - Высокая стойкость к коррозии
Тип оборудования
Фитинги
Резьба
Наружная резьба
Конструкция резьбы
Стандартная
Тип резьбы
G
Тип монтажа
Внешний шестигранник
Тип уплотнения резьбового соединения
Уплотнительное кольцо
Максимальный момент затяжки
15 Нм
Материал резьбового уплотнения
FPM (Фторкаучук)
Пищевая безопасность
Безопасны для пищевых продуктов в соответствии с FDA 21 CFR 177.2600
Тип присоединения на входе
Наружная резьба
0 ₽
Заказать
Цвет
Серия товара
PLN
Группа
Химически стойкие; Пищевые
Внутренний стандарт
IDO28456
Вес
14,7 г/м
Замечания по материалу
Соответствует директиве RoHS
Рабочая среда
Сжатый воздух и вода
Пригодность для работы с вакуумом
Да
Пищевая безопасность
Безопасны для пищевых продуктов в соответствии с FDA 21 CFR 177.2600
Максимальное давление, бар
14
Рабочая температура
От -30 °C до +80 °C
Наружный диаметр
6 мм
Внутренний диаметр
4 мм
Марка материала
PE
Минимальный радиус изгиба
11 мм
Толщина
1 мм
Сфера применения
Для пищевой промышленности
Материал шланга
Полиэтилен
0 ₽
Заказать
Серия товара
PUN-V0
Группа
Огнеупорные
Внутренний стандарт
IDO28456
Вес
147 г/м
Замечания по материалу
Соответствует директиве RoHS
Рабочая среда
Сжатый воздух и вода
Пригодность для работы с вакуумом
Да
Максимальное давление, бар
10
Стандарт огневого испытания материала
UL94 V-0 (3мм) UL94 V-2 (0,75мм)
Рабочая температура
От -35 °C до +60 °C
Наружный диаметр
16 мм
Внутренний диаметр
11 мм
Марка материала
TPU
Минимальный радиус изгиба
50 мм
Толщина
2,5 мм
Сфера применения
Стойкие к пламени
Материал шланга
Полиуретан
Твердость по Шору
D 54 +/-3
Примечание по цвету
Отклонение от стандартного цвета из-за защиты от пламени
0 ₽
Заказать
Серия товара
PAN
Группа
Стандартные
Внутренний стандарт
IDO28456
Вес
24 г/м
Замечания по материалу
Соответствует директиве RoHS
Рабочая среда
Сжатый воздух и вода
Пригодность для работы с вакуумом
Да
Максимальное давление, бар
15
Рабочая температура
От -30 °C до +80 °C
Наружный диаметр
8 мм
Внутренний диаметр
5,5 мм
Марка материала
TPE-A
Минимальный радиус изгиба
22 мм
Толщина
1,25 мм
Материал шланга
Полиамид
Твердость по Шору
D 55 +/-3
0 ₽
Заказать
Серия товара
PAN-R
Группа
Стандартные
Внутренний стандарт
IDO28456
Вес
498 г/м
Замечания по материалу
Соответствует директиве RoHS
Рабочая среда
Сжатый воздух и вода
Пригодность для работы с вакуумом
Да
Максимальное давление, бар
35
Рабочая температура
От -30 °C до +80 °C
Наружный диаметр
10 мм
Внутренний диаметр
6,2 мм
Марка материала
TPE-A
Минимальный радиус изгиба
25 мм
Толщина
1,9 мм
Сфера применения
Высокопрочные
Материал шланга
Полиамид
Твердость по Шору
D 62 +/-3
0 ₽
Заказать
Серия товара
CPVSC1
Группа
Для пневмоостровов
Внутренний стандарт
IDO28456
Присоединение 1
4 мм
Вес
30,5 г
Материал корпуса
Алюминиевое литье под давление
Замечания по материалу
Соответствует директиве RoHS
Максимальное рабочее давление
7 бар
Температура окружающей среды
От -5 °C до +50 °C
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Примечание по рабочей среде
Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Сопротивление коррозии
1 - Низкая стойкость к коррозии
Тип оборудования
Распределители
Тип конструкции
Золотниковый
Материал уплотнения
NBR (Бутадиен-нитрильный каучук)
Тип управления
Электромагнитное
Направление потока
Нереверсивный
Тип крепления
Общая линия; Со сквозным отверстием
Положение при сборке
Любое
Тип уплотнения
Мягкий
Максимальный стандартный расход
170
Тип пилотного управления
Непрямого действия
Питание пилотного каскада
Внешний
Тип сброса
Пневматический
Ручное дублирование
Толкающий
Функция быстрого выхлопа
Не дросселируемый
Класс защиты
IP40
Рабочее напряжение катушки
5 В DC
Авторизация
С UL us - Recognized (OL)
Мощность катушки
1 Вт
Негативный тестовый импульс с логикой 1
400 мкс
Позитивный тестовый импульс с логикой 0
500 мкс
Присоединение 4
4 мм
Стойкость к вибрации
Тест транспортного применения на уровне жесткости 2 в соответствии с FN 942017-4 и EN 60068-2-6
Сопротивление ударной нагрузке
Шоковый тест с уровнем опасности 2 в соответствии с FN 942017-5 и EN 60068-2-27
Время включения
10 мс
Время выключения
10 мс
Пилотное давление
От 3 до 7 бар
Размер клапана
10 мм
Выхлоп пилота, канал 82/84
Общая линия
Количество линий и позиций
5/2 лин./поз.
Тип действия
Моностабильный
Тип электрического подключения
Разъем
Выхлопные каналы 3/5 объединены
Общая линия
Наименование
Распределитель с электроуправлением
0 ₽
Заказать
Серия товара
VMPA
Группа
Для MPA-S
Внутренний стандарт
IDO28456
Присоединение 2
M7
Вес
200 г
Материал корпуса
Алюминиевое литье под давление|PA (Полиамид)-GF
Замечания по материалу
Соответствует директиве RoHS
Температура окружающей среды
От -5 °C до +50 °C
Сопротивление коррозии
1 - Низкая стойкость к коррозии
Тип резьбы
M
Положение при сборке
Любое
Класс защиты
IP65
Электрическое подключение
Через коллектор
Допустимые колебания напряжения
± 25 %
Авторизация
c UL us - Recognized (OL)
Обозначение CE
В соответствии с директивой EU по электромагнитной совместимости EMC
Защищен от смены полярности
Для рабочего напряжения
Номинальное рабочее напряжение DC
24 В
Измеряемая величина
Избыточное давление
Диапазон измерения давления
От 0 до 10 бар
Диапазон измерения давления, начальное значение
0 бар
Единицы измерения
kPa|mbar|psi
Наименование
Датчик давления
0 ₽
Заказать
Серия товара
VMPA1
Группа
Для пневмоостровов
Внутренний стандарт
IDO28456
Вес
42 г
Материал корпуса
PPA (Полиамид) усиленный
Замечания по материалу
Соответствует директиве RoHS
Температура окружающей среды
От -5 °C до +50 °C
Рабочая среда
Сжатый воздух в соответствии с ISO 8573-1:2010 [7:4:4]
Примечание по рабочей среде
Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Сопротивление коррозии
3 - Высокая стойкость к коррозии
Тип оборудования
Распределители
Пригодность для работы с вакуумом
Да
Тип конструкции
Тарельчатый клапан с пружинным возвратом
Материал уплотнения
NBR (Бутадиен-нитрильный каучук)
Тип управления
Электромагнитное
Направление потока
Реверсивный
Тип крепления
Со сквозным отверстием
Положение при сборке
Любое
Тип уплотнения
Мягкий
Функция распределителя
Н. О. или Н. З.
Максимальный стандартный расход
190
Тип пилотного управления
Непрямого действия
Тип сброса
Пружинный
Ручное дублирование
Защелкиваемый; Толкающий
Класс защиты
IP65 по IEC 60529 в собранном состоянии
Допустимые колебания напряжения
±25 %
Негативный тестовый импульс с логикой 1
200 мкс
Позитивный тестовый импульс с логикой 0
400 мкс
Стойкость к вибрации
Тест транспортного применения на уровне жесткости 2 в соответствии с FN 942017-4 и EN 60068-2-6
Сопротивление ударной нагрузке
Шоковый тест с уровнем опасности 2 в соответствии с FN 942017-5 и EN 60068-2-27
Температура хранения
От -20 °C до +40 °C
Время включения
8 мс
Время выключения
10 мс
Защита от перекрытия
Нет
Пилотное давление
От 4 до 8 бар
Размер клапана
10 мм
Относительная влажность воздуха
Максимум 90% при 40°C
Количество линий и позиций
2x3/2 лин./поз.
Тип действия
Моностабильный
Максимальный момент затяжки, установка распределителя
0,25 Нм
Стандартный номинальный расход с QS-6
190 л/мин
Наименование
Распределитель с электроуправлением
0 ₽
Заказать
Серия товара
CPX
Группа
Для CPX
Внутренний стандарт
IDO28456
Вес
125 г
Материал корпуса
PA (Полиамид) с армированием
Замечания по материалу
Соответствует директиве RoHS
Сопротивление коррозии
1 - Низкая стойкость к коррозии
Тип крепления
Шпилька
Электрическое подключение
7/8" круглый разъем|5-пин
Максимальная мощность электропитания
8 A
Питание
Питание системы
Наименование
Блок связи
0 ₽
Заказать
Серия товара
CPX
Внутренний стандарт
IDO28456
Количество выходов
4
Вес
129 г
Материал корпуса
PA (Полиамид), PC (Поликарбонат), Никелированное цинковое литье
Замечания по материалу
Соответствует директиве RoHS
Температура окружающей среды
От -20 °C до +50 °C
Сопротивление коррозии
1 - Низкая стойкость к коррозии
Тип крепления
Со сквозным отверстием
Класс защиты
IP65, IP67
Авторизация
RCM Mark
Обозначение CE
В соответствии с директивой EU по электромагнитной совместимости EMC
Температура хранения
От -40 °C до +70 °C
Защищен от смены полярности
Да
Примечание по классу защиты
Неиспользуемые соединения опечатаны
Максимальная длина линии
30 м выходы, 30 м входы, 50 м система связи
Относительная влажность воздуха
От 5 % до 95 %, не конденсирующий
Время колебаний на входе
0,1 мс, 3 мс, 10 мс, 20 мс,
Количество входов
4
Уровень переключения
Сигнал 0: менее 5 В, Сигнал 1: более 11 В
Входные характеристики
по IEC 61131-2, тип 3
Вход логической схемы
PNP (положительное переключение)2-проводные датчики по IEC 61131-23-проводные датчики по IEC 61131-2
Питание, функция
Поступающая электроника / датчики и нагрузка
Электропитание, тип подключения
Разъем
Электропитание, технология подключения
M8x1, A-код по EN 61076-2-104
Электропитание, количество контактов/проводов
4
Диагностика с помощью светодиодов
Диагностика на модуль, Питание нагрузки, Статус на канал
Потребление собственного тока при номинальном рабочем напряжении для электроники/датчиков
Типично 35 мА
Номинальное рабочее напряжение DC для электроники/датчиков
24 В
Допустимые отклонения напряжения для электроники/датчиков
± 25 %
Электрическое подключение, вход, функция
Digitaleingang
Электрическое подключение, вход, тип подключения
4х разъема
Электрическое подключение, вход, технология подключения
M8x1, A-код по EN 61076-2-104
Электрическое подключение, вход, количество контактов/проводов
3
Внутреннее потребление тока при номинальном рабочем напряжении нагрузки
Типично 10 мА
Максимальный остаточный ток выхода на модуль
1,8 A
Номинальное рабочее напряжение, DC выходы
24 В
Допустимое колебание напряжения, выходы
± 25 %
График характеристики, выходы
по IEC 61131-2, тип 0.5
Цифровые выходы
PNP (положительное переключение)
Электрическое подключение, выход, функция
Цифровой выход
Электрическое подключение, выход, тип присоединения
4х разъема
Электрическое присоединение, выход, технология подключения
M8x1, A-код по EN 61076-2-104
Электрическое подключение, выход, количество контактов/проводов
3
Поддержание напряжения питания при сбое
10 мс
Максимальное электропитание на каждый канал
0,5 A
Интерфейс связи, технология связи
M8x1, D-coded to EN 61076-2-114
Интерфейс связи, тип подключения
2х разъем
Интерфейс связи, функция
Системная связь XF10 IN / XF20 OUT
Интерфейс связи, количество контактов/проводов
4
Интерфейс связи, протокол
AP-COM
Интерфейс связи, экранирование
Да
Диагностика по внутренней коммуникации
Выключение нагрузки, Выходной сигнал короткого замыкания / перегрузки, Короткое замыкание/перегрузка в питании датчика, Электроника / датчики перенапряжения, Нагрузка от перенапряжения, Электроника / датчики пониженного напряжения, Нагрузка от пониженного напряжения
Силовая передача, технология подключения
M8x1, A-код по EN 61076-2-104
Силовая передача, тип подключения
Розетка разъема
Силовая передача, функция
Исходящая электроника / датчики и нагрузка
Мощность передачи, количество выводов/проводов
4
Замечание по максимальной длине кабеля
Электропитание в соответствии с номинальным напряжением
Момент затяжки
1,2 Нм
Примечание по рабочему напряжению
SELV/PELV требуются стационарные источники питания, примечание падение напряжения
Наименование
Модуль цифрового ввода/вывода
0 ₽
Заказать
Серия товара
CPX
Группа
Для CPX
Внутренний стандарт
IDO28456
Вес
125 г
Материал корпуса
PA (Полиамид) с армированием
Замечания по материалу
Соответствует директиве RoHS
Температура окружающей среды
От -5 °C до +50 °C
Сопротивление коррозии
1 - Низкая стойкость к коррозии
Класс защиты
IP65|IP67
Размеры W x L x H
(включая блок связи)|50 мм x 107 мм x 50 мм
Температура хранения
От -20 °C до +70 °C
Диагностика
По канально- и модульно-ориентированная диагностика|По канально-|По канально- и модульно-ориентированная диагностика|- Перенапряжение модулей|- Диагностическая память
Интерфейс Fieldbus
2x розетка, M12x1, 4-пин, D-кодировка
Номинальное рабочее напряжение DC
24 В
Максимальное количество адресов для входов
64 байт
Максимальное количество адресов для выходов
64 байт
Параметры конфигурации
- Диагностическое действие|- Безаварийный ответ|- Управление по каналам|-Характеристики холостого хода|- Установка сигнала|- Параметры системы
Собственное потребление тока при рабочем напряжении
Typ. 100 мА
Элементы управления
DIL переключатели
Скорость передачи данных (бод)
10/100 Мбит/с
Дополнительные функции
- EtherNet/IP Quickconnect|- Ringtopologie (DLR)|-Ацикличный доступ к данным через "Подробное Сообщение"|Нецикличные данные доступны через Ethernet|-IP адресация через DHCP,DIL переключатель или устройство оператора|Integrated Switch|Поканальная диагностика с помощью fieldbus.|Стартовая параметризация в нормальном тексте через fieldbus|Статус системы может быть отображен с использованием данных процесса
Поддержка конфигурации
EDS-файл|L5K экспорт с CPX-FMT
Светодиоды, относящиеся к шине
MS: Статус модуля|NS: Статус сети|TP1: сеть активна, порт 1|TP2: сеть активна, порт 2
Светодиоды, относящиеся к продукту
M: модификация, параметризация|PL: питание нагрузки|PS: питание электроники, питание датчика|SF: системная ошибка
Протокол
EtherNet/IP|Modbus TCP
Наименование
Шинный узел
0 ₽
Заказать
Серия товара
CPX
Группа
Для CPX
Внутренний стандарт
IDO28456
Количество выходов
8
Материал корпуса
PA (Полиамид) с армированием|PC (Поликарбонат)
Температура окружающей среды
От -5 °C до +50 °C
Сопротивление коррозии
1 - Низкая стойкость к коррозии|(встроенные)
Класс защиты
В зависимости от блока подсоединений
Размеры W x L x H
(вкл.связывающий блок и разъем)|50 мм x 107 мм x 50 мм
Температура хранения
От -20 °C до +70 °C
Диагностика
- Короткое замыкание/перегрузка канала|- Перенапряжение выходов
Светодиодные индикаторы
- 1 группа диагностики|- 16 канала с определение статуса
Номинальное рабочее напряжение DC
24 В
Параметры конфигурации
- Вход с фильтратацией дребезга|Отказоустойчивость по каждому каналу|Силы по каждому каналу|Нерабочий режим по каждому каналу|- Время удинения сигнала|- Режим после короткого замыкания|Контроль модуля
Время колебаний на входе
3 мс (0.1 мс, 10 мс, 20 мс, параметризуемый)
Защита (при коротком замыкании)
Внутренний электронный защитный предохранитель для канала
Электрическая развязка канал, внутренняя шина
Выходы - да, при использовании доп.питания
Количество входов
8
Собственное потребление тока при рабочем напряжении
Типично 22 мА
Электрическая развязка, канал-канал
Нет
Входные характеристики
IEC1131-T2
Максимальный остаточный ток выхода на модуль
0,7 A
График характеристики, выходы
IEC1131-T2
Цифровые выходы
PNP (положительное переключение)
Максимальное электропитание на каждый канал
0.5 A (омическая нагрузка 12 W)
Наименование
Модуль входа/выхода
Серия товара
VZWF
Группа
Электромагнитные
Внутренний стандарт
IDO28456
Присоединение 1
1 1/4
Присоединение 2
1 1/4
Тип присоединения на выходе
Внутренняя резьба
Условный проход
40 мм
Вес
4500 г
Материал корпуса
Латунь
Марка материала корпуса
CW617N
Замечания по материалу
Соответствует директиве RoHS
Температура окружающей среды
От -10 °C до +35 °C
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:-:-]|Инертные газы|Минеральное масло|Вода|Нейтральные жидкости|Другие среды по запросу
Сопротивление коррозии
1 - Низкая стойкость к коррозии
Тип оборудования
Клапан
Тип резьбы
G
Тип присоединения на входе
Внутренняя резьба
Тип конструкции
Мембранный клапан|усиленный
Материал уплотнения
NBR (Бутадиен-нитрильный каучук)
Температура рабочей среды
От -10 °C до +80 °C
Тип управления
Электромагнитное
Давление номинальное
PN40
Направление потока
Нереверсивный
Тип крепления
Линейный монтаж
Положение при сборке
Положение магнита
Тип уплотнения
Мягкий
Функция распределителя
Н. З.
Максимальный стандартный расход
21370
Рабочая позиция
Моностабильный
Ручное дублирование
Нет
Класс защиты
IP65
Электрическое подключение
Разъем|Кубическая форма|по EN 175301-803|Расположение контактов тип А по EN 175301-803
Рабочее напряжение катушки
220 В AC
Мощность переключения
30 ВA
Мощность удержания
30 ВA
Частота катушки
50/60 Гц
Допустимые колебания напряжения
± 10 %
Обозначение CE
В соответствии с директивой EU руководством по устройству|В соответствии с директивой EU по оборудованию низкого напряжения
Материал винтов
Нержавеющая сталь легированная
Время включения
620 мс
Время выключения
1140 мс
Максимальная вязкость
22 мм?/с
Перепад давления
0 бар
Вид арматуры
Распределительно-смесительная
Тип присоединения к трубопроводу
Муфтовая арматура
Марка материала винта
1.4301
Уровень утечек по EN 12266-1
A
Наименование
Клапан
Серия товара
VZWD
Группа
Электромагнитные
Внутренний стандарт
IDO28456
Присоединение 1
1/8
Присоединение 2
1/8
Тип присоединения на выходе
Внутренняя резьба
Условный проход
1,5 мм
Вес
500 г
Материал корпуса
Нержавеющая сталь
Марка материала корпуса
1.4305
Замечания по материалу
Соответствует директиве RoHS
Температура окружающей среды
От -10 °C до +35 °C
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]|Инертные газы|Минеральное масло|Вода|Нейтральные жидкости|Другие среды по запросу
Сопротивление коррозии
3 - Высокая стойкость к коррозии
Тип оборудования
Клапан
Тип резьбы
NPT
Тип присоединения на входе
Внутренняя резьба
Тип конструкции
Тарельчатый клапан с прямым управлением
Материал уплотнения
FPM (Фторкаучук)
Температура рабочей среды
От -10 °C до +80 °C
Тип управления
Электромагнитное
Давление номинальное
PN100
Направление потока
Нереверсивный
Тип крепления
Линейный монтаж
Положение при сборке
Любое
Тип уплотнения
Мягкий
Функция распределителя
Н. З.
Максимальный стандартный расход
95
Рабочая позиция
Моностабильный
Тип пилотного управления
Прямого действия
Тип сброса
Механическая пружина
Ручное дублирование
Нет
Класс защиты
IP65
Рабочий цикл
100%
Электрическое подключение
Разъем|Кубическая форма|по EN 175301-803|Расположение контактов тип А по EN 175301-803
Рабочее напряжение катушки
24В DC
Допустимые колебания напряжения
± 10 %
Мощность катушки
11 Вт
Время включения
20 мс
Время выключения
18 мс
Максимальная вязкость
22 мм?/с
Перепад давления
0 bar
Вид арматуры
Распределительно-смесительная
Тип присоединения к трубопроводу
Муфтовая арматура
Уровень утечек по EN 12266-1
A
Наименование
Клапан
Серия товара
VZWF
Группа
Электромагнитные
Внутренний стандарт
IDO28456
Присоединение 1
1 1/2
Присоединение 2
1 1/2
Тип присоединения на выходе
Внутренняя резьба
Условный проход
40 мм
Вес
4500 г
Материал корпуса
Нержавеющая сталь
Марка материала корпуса
1.4581
Замечания по материалу
Соответствует директиве RoHS
Температура окружающей среды
От -10 °C до +35 °C
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:-:-]|Инертные газы|Минеральное масло|Вода|Нейтральные жидкости|Другие среды по запросу
Сопротивление коррозии
3 - Высокая стойкость к коррозии
Тип оборудования
Клапан
Тип резьбы
NPT
Тип присоединения на входе
Внутренняя резьба
Тип конструкции
Мембранный клапан|усиленный
Материал уплотнения
NBR (Бутадиен-нитрильный каучук)
Температура рабочей среды
От -10 °C до +80 °C
Тип управления
Электромагнитное
Давление номинальное
PN40
Направление потока
Нереверсивный
Тип крепления
Линейный монтаж
Положение при сборке
Положение магнита
Тип уплотнения
Мягкий
Функция распределителя
Н. З.
Максимальный стандартный расход
23500
Рабочая позиция
Моностабильный
Ручное дублирование
Нет
Класс защиты
IP65
Электрическое подключение
Разъем|Кубическая форма|по EN 175301-803|Расположение контактов тип А по EN 175301-803
Рабочее напряжение катушки
24В DC
Допустимые колебания напряжения
± 10 %
Обозначение CE
В соответствии с директивой EU руководством по устройству
Мощность катушки
30 Вт
Материал винтов
Нержавеющая сталь легированная
Время включения
620 мс
Время выключения
1140 мс
Максимальная вязкость
22 мм?/с
Перепад давления
0 бар
Вид арматуры
Распределительно-смесительная
Тип присоединения к трубопроводу
Муфтовая арматура
Марка материала винта
1.4301
Уровень утечек по EN 12266-1
A
Наименование
Клапан
Серия товара
VZWD
Группа
Электромагнитные
Внутренний стандарт
IDO28456
Присоединение 1
1/4
Присоединение 2
1/4
Тип присоединения на выходе
Внутренняя резьба
Условный проход
2 мм
Вес
550 г
Материал корпуса
Латунь
Марка материала корпуса
CW617N
Замечания по материалу
Соответствует директиве RoHS
Температура окружающей среды
От -10 °C до +35 °C
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]|Инертные газы|Минеральное масло|Вода|Нейтральные жидкости|Другие среды по запросу
Сопротивление коррозии
1 - Низкая стойкость к коррозии
Тип оборудования
Клапан
Тип резьбы
NPT
Тип присоединения на входе
Внутренняя резьба
Тип конструкции
Тарельчатый клапан с прямым управлением
Материал уплотнения
FPM (Фторкаучук)
Температура рабочей среды
От -10 °C до +80 °C
Тип управления
Электромагнитное
Давление номинальное
PN100
Направление потока
Нереверсивный
Тип крепления
Линейный монтаж
Положение при сборке
Любое
Тип уплотнения
Мягкий
Функция распределителя
Н. З.
Максимальный стандартный расход
140
Рабочая позиция
Моностабильный
Тип пилотного управления
Прямого действия
Тип сброса
Механическая пружина
Ручное дублирование
Нет
Класс защиты
IP65
Рабочий цикл
100%
Электрическое подключение
Разъем|Кубическая форма|по EN 175301-803|Расположение контактов тип А по EN 175301-803
Рабочее напряжение катушки
110В AC
Мощность переключения
19 ВA
Мощность удержания
16 ВA
Частота катушки
50/60 Гц
Допустимые колебания напряжения
± 10 %
Обозначение CE
В соответствии с директивой EU по оборудованию низкого напряжения
Время включения
20 мс
Время выключения
18 мс
Максимальная вязкость
22 мм?/с
Перепад давления
0 бар
Вид арматуры
Распределительно-смесительная
Тип присоединения к трубопроводу
Муфтовая арматура
Уровень утечек по EN 12266-1
A
Наименование
Клапан
0 ₽
Заказать

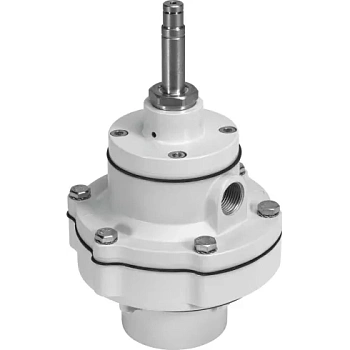

Серия товара
VZWE
Группа
Электромагнитные
Внутренний стандарт
IDO28456
Присоединение 1
74 мм
Присоединение 2
1 1/2
Тип присоединения на выходе
Внутренняя резьба
Условный проход
40 мм
Вес
950 г
Материал корпуса
Алюминий
Марка материала корпуса
EN AC-47100D
Замечания по материалу
Соответствует директиве RoHS
Максимальное рабочее давление
8 бар
Температура окружающей среды
От -20 °C до +60 °C
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Примечание по рабочей среде
Операция смазывания невозможна
Сопротивление коррозии
3 - Высокая стойкость к коррозии
Тип оборудования
Клапан
Тип резьбы
G
Минимальное рабочее давление
0,35 бар
Тип присоединения на входе
Фланцевое
Тип конструкции
Прямая версия с фланцем|Мембранный клапан
Материал уплотнения
NBR (Бутадиен-нитрильный каучук)
Тип управления
Электромагнитное
Направление потока
Нереверсивный
Тип крепления
Затянутый|С резьбой
Положение при сборке
Любое
Тип уплотнения
Мягкий
Функция распределителя
Н. З.
Рабочая позиция
Моностабильный
Тип пилотного управления
Непрямого действия
Тип сброса
Механическая пружина
Ручное дублирование
Нет
Класс защиты
IP65
Материал винтов
Нержавеющая сталь легированная
Время включения
<= 30 мс
Время выключения
<= 100 мс
Перепад давления
0,35 бар
Вид арматуры
Распределительно-смесительная
Тип присоединения к трубопроводу
Комбинированная арматура
Марка материала винта
1.4301
Максимальный момент затяжки, присоединительная резьба
240 Нм
Тип катушки
H1
Материал плунжерной трубки
Легированная сталь
Материал мембраны
NBR (Бутадиен-нитрильный каучук), PA (Полиамид)
Наименование
Клапан
