Современные системы управления электроприводом стремительно развиваются. Одной из наиболее прогрессивных технологий в этой области является векторное управление. Данная методика значительно повышает качество регулирования момента, скорости и напряжения в переменных системах. В этой статье разберемся, что такое векторное управление, каков его принцип действия, какие разновидности существуют и где эта технология нашла практическое применение.
Что такое векторное управление электродвигателем
Векторное управление электродвигателем (Vector Control или Field Oriented Control — FOC) — это метод управления переменным током, в основе которого лежит представление токов статора как векторов, изменяющихся по фазе и амплитуде. В отличие от скалярного метода, который регулирует только частоту и напряжение, векторное управление позволяет отдельно контролировать магнитный поток и момент, действующий на вал двигателя. Благодаря этому достигается высокая динамика и точность регулирования даже при изменении нагрузки.
Главной задачей векторного управления является преобразование токов трехфазной системы в двухосную ортогональную систему координат (обычно система d-q), где токи могут регулироваться независимо. Такое управление по своим характеристикам максимально приближает поведение асинхронных электромоторов к синхронной машине.
К основным особенностям и преимуществам векторного управления можно отнести следующее:
- высокая точность изменения скорости;
- плавный пуск и равномерное вращение мотора на всех частотах;
- быстрая реакция на изменение нагрузки без просадки скорости;
- расширенный диапазон управления и точная настройка параметров;
- снижение потерь на нагрев и намагничивание — повышение КПД;
- уменьшение пульсаций тока и момента (в зависимости от метода);
- снижение частоты коммутации инвертора — меньше тепловых потерь;
- повышение срока службы оборудования благодаря мягким режимам запуска и торможения.
Однако важно учитывать и сложность реализации: требуется мощный процессор, точная настройка алгоритма и грамотное моделирование поведения электромотора. Также внедрение таких систем управления требует глубокой технической компетенции специалистов.
Принцип работы векторного управления
Главный принцип векторного управления базируется на создании виртуальной модели двигателя и преобразовании координат токов. При помощи математики (обычно это преобразования Кларка и Парка), измеренные значения тока и напряжения в трехфазной системе преобразуются во вращающуюся систему координат, синхронную с магнитным полем ротора. Это позволяет выделить составляющие тока: одну — отвечающую за создание магнитного поля (магнитизация), вторую — за формирование момента.
Таким образом, получаем независимое управление моментом и потоком, как в синхронной машине. При этом учитываются данные о положении ротора, которые могут быть получены с помощью датчика либо рассчитаны программно, если используется алгоритм бездатчикового управления.

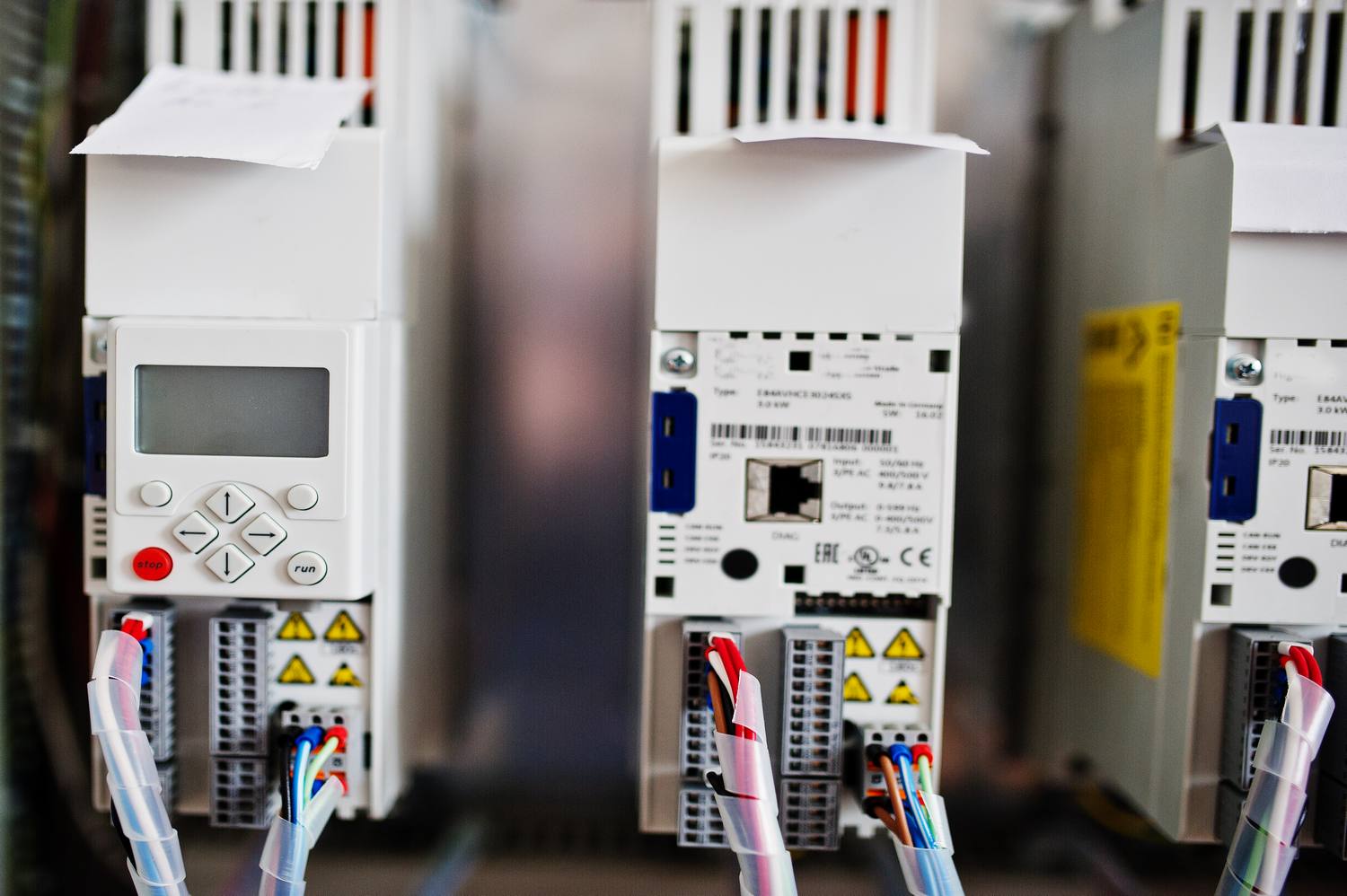

Полученные сигналы поступают в частотный преобразователь, который управляет выходным напряжением и частотой на обмотках двигателя. Благодаря этому обеспечивается точное слежение за заданными параметрами, в том числе при эксплуатации в переходных режимах.
Разновидности векторного управления
Методы векторного управления электродвигателями можно классифицировать по нескольким признакам: линейные и нелинейные, с использованием ПВМ или таблиц включения, с обратной связью или без нее, а также по способу действия — в динамике или в установившемся режиме.
Линейные методы, такие как полеориентированное управление (ПОВ) и прямое управление моментом с широтно-импульсной модуляцией (ПУМ с ШИМ), обеспечивают высокую точность и плавность изменения момента и скорости. ПОВ требует точной информации о положении ротора, обеспечивая при этом быструю реакцию системы. ПУМ с ШИМ — это гибридный метод, сочетающий в себе достоинства ПОВ и прямого управления моментом.
Нелинейные методы, включая прямое управление моментом с таблицей включения и прямое самоуправление, ориентированы на снижение потерь и упрощение реализации. Метод с таблицей включения отличается высокой динамикой, но сопровождается пульсациями тока. Прямое самоуправление снижает частоту переключений и наилучшим образом подходит для систем большой мощности.
С точки зрения структуры управления, системы делятся на такие виды:
- с обратной связью — используют датчики (например, энкодеры) для точного определения положения ротора, что особенно важно при низких скоростях и в ответственных приложениях;
- без обратной связи (sensorless) — используют математические расчеты для оценки положения ротора, снижая стоимость и увеличивая надежность;
- в установившемся режиме — работают стабильно при постоянной нагрузке и оборотах, не требуя быстрой адаптации к изменяющимся условиям.
Выбор конкретного метода зависит от требований к динамике, точности, надежности и стоимости системы.
Применение систем с векторным управлением
Такие системы управления находят применение в широком спектре отраслей, где требуется высокоточное и стабильное регулирование скорости и момента:
- промышленная автоматизация — приводы станков, конвейеров и манипуляторов;
- электротранспорт — электроприводы электромобилей, трамваев, поездов;
- системы HVAC — управление вентиляторами и насосами в системах отопления, вентиляции и кондиционирования;
- бытовая техника — стиральные машины, холодильники с инверторным приводом;
- возобновляемая энергетика — управление генераторами в ветряных и солнечных электростанциях.
Во всех этих направлениях векторное управление позволяет эффективно использовать электрическую энергию, снижать износ оборудования и повышать общую надежность и экономичность электропривода.
Однако важно учитывать и сложность реализации: требуется мощный процессор, точная настройка алгоритма и грамотное моделирование поведения двигателя. Также внедрение таких систем требует глубокой технической компетенции специалистов — не только знания теоретической базы особенностей схемы подключения, но и практических навыков.
Современные системы на основе векторного управления позволяют внедрять интеллектуальные электроприводы в промышленность, транспорт и бытовую технику, делая оборудование более гибким, экономичным и долговечным. Этот высокоэффективный метод управления электродвигателем позволяет достигать характеристик синхронной машины при использовании асинхронных двигателей. За счет независимого управления моментом и потоком, системы с векторным управлением обеспечивают высокий уровень контроля в сложных технологических процессах.
