Введение
Ультразвуковые датчики широко используются в промышленной автоматизации для измерения расстояния, контроля уровня и обнаружения объектов. Благодаря бесконтактному принципу работы, высокой надежности и устойчивости к сложным условиям окружающей среды такие датчики применяются в пищевой, химической, автомобильной промышленности, логистике и робототехнике.
Основные преимущества ультразвуковых датчиков — отсутствие подвижных частей, стабильная работа в условиях пыли и влажности, а также универсальность при взаимодействии с различными материалами.
Ультразвуковой датчик — это молчаливый страж современного производства: без движущихся частей, без прикосновений, но с безупречной точностью он «слышит» то, что недоступно человеческому глазу, — превращая звук в данные, а данные — в надёжный контроль.
— Промышленная автоматизация, принципы и практика
Что такое ультразвуковой датчик
Ультразвуковой датчик — это измерительное устройство, использующее ультразвуковые волны (частоты выше 20 кГц) для определения расстояния до объекта или уровня среды. В промышленности чаще всего применяются датчики с рабочими частотами от 20 до 200 кГц.
Датчики работают бесконтактно и не зависят от цвета, прозрачности или освещенности объекта, что выгодно отличает их от оптических решений.
Принцип работы ультразвукового датчика
Работа ультразвукового датчика основана на пьезоэлектрическом эффекте:
- Излучатель формирует ультразвуковой импульс.
- Волна распространяется в среде (воздух, жидкость).
- Отражается от объекта.
- Приемник фиксирует отражённый сигнал.
- Электроника вычисляет расстояние по времени прохождения сигнала.
Формула расчета:
Расстояние = (Скорость звука × Время) / 2.
Современные датчики автоматически компенсируют влияние температуры, повышая точность измерений.
Пьезоэлектрический эффект
В основе технологии лежит способность кристалла менять форму под действием тока, что позволяет генерировать мощные акустические волны в контролируемой среде.
Эхолокационный принцип
Датчик отправляет серию высокочастотных импульсов и переходит в режим ожидания. Отраженный сигнал возвращается обратно, подобно радару или сонару летучей мыши.
Точность времени отклика
Интегрированная электроника фиксирует интервал между отправкой и возвратом сигнала с микросекундной точностью, что критично для быстрых производственных линий.
Мгновенные вычисления
Процессор делит пополам время прохождения звука туда и обратно, умножая результат на константу акустической скорости для точного определения дистанции.
Температурная адаптация
Поскольку плотность воздуха и скорость звука меняются при нагреве, встроенные термисторы вносят автоматические поправки в расчеты, исключая погрешности.
Универсальность сред
Акустические волны одинаково хорошо отражаются от твердых объектов, сыпучих материалов, прозрачного стекла и даже бурлящих жидкостей разной плотности.

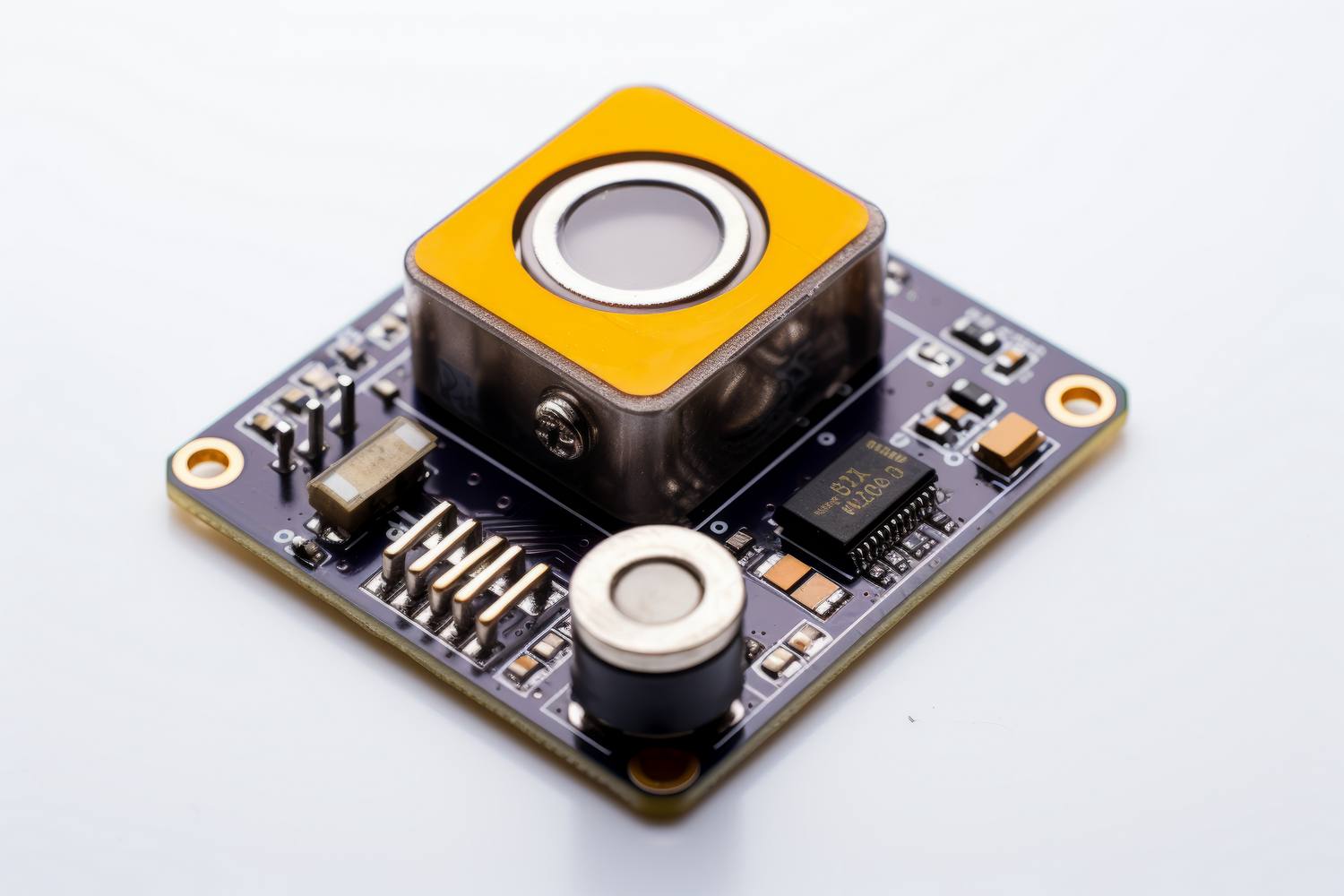

Конструкция ультразвукового датчика
Типовой ультразвуковой датчик состоит из:
- пьезоэлектрического излучателя и приемника;
- электронного блока обработки сигнала;
- корпуса (пластик, нержавеющая сталь);
- кабеля или разъёма подключения.
Корпус обеспечивает защиту от влаги, пыли и агрессивных сред, что особенно важно в промышленной эксплуатации.
Основные типы ультразвуковых датчиков
По методу измерения:
1. Датчики приближения.
Используют отражение сигнала от объекта. Просты в установке, подходят для расстояний до 5–6 м.
2. Датчики сквозного луча.
Излучатель и приемник разнесены. Отличаются высокой дальностью (до 15 м) и надежностью.
3. Отражательные датчики.
Работают с отражателем, обеспечивая баланс между дальностью и удобством монтажа.
По типу выходного сигнала:
- аналоговые (0–10 В, 4–20 мА);
- дискретные (ON/OFF);
- цифровые (IO-Link, RS-485, CAN).
Факторы, влияющие на точность измерений
На работу ультразвуковых датчиков влияют:
- температура воздуха (основной фактор);
- влажность и пыль;
- свойства поверхности объекта;
- частота ультразвука;
- наличие других источников ультразвука.
Для промышленных задач рекомендуется использовать датчики с температурной компенсацией.
| Фактор влияния | Уровень воздействия | Механика искажений (как это работает) | Проблемные среды и материалы | Инженерные решения и компенсация |
|---|---|---|---|---|
| Температурные колебания | Критический | Скорость звука в воздухе напрямую зависит от нагрева среды (изменяется примерно на 0.17% на каждый 1°C). Без корректировок электроника неверно переводит время возврата эха в миллиметры. | Открытые уличные площадки, печи, холодильные камеры, цеха с резким перепадом температур. | Интеграция микропроцессоров с алгоритмами температурной компенсации и использование встроенных термисторов для корректировок в реальном времени. |
| Угол наклона и форма объекта | Высокий | Звук подчиняется законам оптики: угол падения равен углу отражения. Если поверхность сильно наклонена, акустическая волна уходит в сторону и не возвращается на мембрану приемника. | Сферические резервуары, цилиндрические детали, предметы с неровными гранями, сыпучие конусы материалов в бункерах. | Строго перпендикулярный монтаж сенсора к поверхности, использование датчиков с более широким конусом луча или установка специальных отражающих экранов. |
| Плотность и текстура поверхности | Высокий | Твердые и гладкие предметы отражают почти 100% сигнала. Пористые, мягкие и ворсистые материалы действуют как акустические глушители, поглощая энергию ультразвука. | Поролон, минеральная вата, войлок, свежевыпавший снег, пена на поверхности жидкости. | Применение низкочастотных датчиков (они обладают более высокой проникающей способностью и меньше поглощаются) или замена на оптические аналоги. |
| Помехи от других источников | Средний | Явление «перекрестного шума» (Cross-talk). Датчик может принять эхо-сигнал от соседнего такого же устройства или среагировать на высокочастотный свист работающего оборудования. | Близко расположенные конвейерные линии, выбросы сжатого пневматического воздуха, работающие турбины. | Мультиплексирование (поочередный опрос группы сенсоров), электронная синхронизация, настройка узкополосных фильтров на конкретную частоту. |
| Влажность, конденсат и пыль | Умеренный | Взвешенные частицы рассеивают звук незначительно, однако образование крупных капель воды, льда или налипание густой грязи непосредственно на пьезоизлучатель блокирует вибрацию мембраны. | Мукомольные заводы, цементные силосы, автомойки, линии розлива липких жидкостей. | Сама высокочастотная вибрация мембраны работает как механизм самоочистки (стряхивает легкую пыль). Для сложных условий подбирают гладкие тефлоновые покрытия и корпуса IP67/IP69K. |
| Частота ультразвука (параметр самого датчика) | Базовый (определяет предел) | Это физический компромисс: высокие частоты (около 300 кГц) обеспечивают филигранную точность, но быстро затухают. Низкие (40-80 кГц) «бьют» на десятки метров, но имеют более широкую слепую зону. | Неправильный подбор оборудования под конкретную технологическую задачу. | Для контроля уровня в огромных силосах выбирают низкочастотные модели. Для детекции мелких деталей на быстром конвейере — высокочастотные. |
Преимущества и ограничения
Преимущества:
- бесконтактное измерение;
- высокая надежность;
- работа в условиях пыли и влажности;
- универсальность применения;
- простая интеграция в АСУ.
Ограничения:
- снижение точности при работе с пеной и пористыми материалами;
- зависимость от температуры;
- ограниченная дальность при высокой частоте.
Области применения ультразвуковых датчиков
Ультразвуковые датчики применяются для:
- контроля уровня жидкостей и сыпучих материалов;
- обнаружения объектов на конвейерах;
- робототехники и систем навигации;
- складской логистики;
- систем безопасности;
- автомобильных систем помощи водителю.
| Отрасль применения | Типовая технологическая задача | Главное преимущество технологии | Примеры внедрения | Ограничения и специфика |
|---|---|---|---|---|
| Мониторинг резервуаров и бункеров | Непрерывное бесконтактное измерение уровня жидкостей, паст и сыпучих материалов. | Абсолютная независимость от цвета, прозрачности, диэлектрической проницаемости и химического состава измеряемой среды. | Химические реакторы, силосы с зерном или цементом, резервуары водоочистных сооружений, контроль уровня чернил в полиграфии. | Плотная пена на поверхности жидкости или крутые конусы сыпучих материалов могут поглощать или рассеивать эхо-сигнал. |
| Конвейерная автоматизация | Подсчет продукции, контроль целостности упаковки, детекция присутствия на высокоскоростных лентах. | Способность безошибочно фиксировать прозрачные (стекло, пластик) и сильно бликующие (металл, фольга) объекты, где пасуют оптические датчики. | Линии розлива напитков (детекция прозрачных бутылок), сортировка блистерных упаковок, фасовка пищевых продуктов. | Для сверхбыстрых конвейеров требуется подбор моделей с минимальным временем отклика (высокой частотой опроса). |
| Автомобилестроение (ADAS) | Помощь при парковке, мониторинг слепых зон, предотвращение столкновений на малых скоростях. | Дешевизна производства, компактность и высочайшая надежность в условиях дождя, тумана или отсутствия освещения. | Штатные парковочные радары (парктроники), системы автоматической парковки, датчики заднего хода для грузовиков и спецтехники. | Ограниченный радиус действия (обычно до 3–5 метров). Сильное налипание снега или льда на бампер полностью блокирует сигнал. |
| Робототехника и навигация | Построение карты препятствий, измерение дистанции до объектов, предотвращение столкновений. | Способность «видеть» прозрачные преграды (например, стеклянные двери и витрины), которые не замечают лазерные лидары и ИК-сенсоры. | Автоматизированные тележки (AGV), роботы-уборщики, промышленные дроны, автономные сельскохозяйственные машины. | Возможность возникновения «перекрестных помех» (cross-talk), если несколько роботов работают в одном замкнутом помещении. |
| Складская логистика | Позиционирование вил погрузчика, проверка занятости ячеек на стеллажах, контроль габаритов груза. | Высокая устойчивость к складской пыли и вибрациям, точная работа независимо от цвета паллет или стрейч-пленки. | Умные стеллажные системы, системы антисталкивания ричтраков, автоматические сортировочные терминалы. | Необходимость точной настройки фокуса луча, чтобы датчик не срабатывал на металлические стойки соседних стеллажей. |
| Системы безопасности и контроля | Объемная детекция проникновения, автоматическое управление шлагбаумами и воротами. | Срабатывание на физический объем объекта, а не на его тепловое излучение (как у PIR-сенсоров), что исключает обман системы маскировочной одеждой. | Автоматические пропускные пункты, защита периметра промышленных зон, бесконтактное открывание скоростных ворот в цехах. | Могут давать ложные срабатывания при очень сильных порывах ветра или наличии интенсивных тепловых потоков (конвекции). |
Дополнительная информация и практическое использование
Ультразвуковые датчики широко применяются в различных системах автоматизации для контроля уровня, обнаружения объекта и измерения расстояния в реальном времени. Работа устройства основана на излучении звуковых волн в ультразвуковом диапазоне частот выше 20 кГц. После излучения импульса волна отражается от поверхности объекта и возвращается обратно к приемнику, где происходит электронная обработка сигнала.
Главная особенность ультразвуковых датчиков заключается в том, что измерения выполняются бесконтактно, благодаря чему оборудование работает стабильно даже в условиях повышенной влажности, пыли и перепадов температуры. Скорость распространения звука в воздухе и жидкостях напрямую влияет на точность результата, поэтому современные приборы используют автоматическую компенсацию температуры.
При выборе ультразвукового датчика следует учитывать характеристики среды, диапазон измерений, форму объекта, наличие отражения и тип выходного сигнала. От этих параметров зависит качество контроля и стабильность работы системы. В промышленных условиях используются измерительные приборы с цифровыми интерфейсами, реле и электронными блоками обработки данных.
Компания ТТК предлагает современные решения для промышленности: ультразвуковые преобразователи, датчики уровня и расстояния, а также вспомогательные компоненты. В каталоге сайта представлена сертифицированная продукция от ведущих производителей. Клиенты могут получить техническую поддержку, консультацию по выбору оборудования, информацию о доставке и актуальные новости компании.
Контакты, телефон, политика конфиденциальности и подробные характеристики оборудования размещены на официальном сайте. При возникновении вопросов специалисты компании помогут определить оптимальное решение для задач контроля и автоматизации технологических процессов.
Как выбрать ультразвуковой датчик
При выборе датчика необходимо учитывать:
- тип задачи (обнаружение или измерение);
- рабочее расстояние;
- свойства объекта;
- условия эксплуатации;
- тип выходного сигнала.
При сложных условиях рекомендуется консультация со специалистом.
Ультразвуковые датчики от компании ТТК
Компания ТТК поставляет ультразвуковые датчики для промышленного применения от проверенных производителей. Клиенты получают профессиональный подбор, техническую поддержку, гарантию и оперативную поставку по России и СНГ.
Заключение
Ультразвуковые датчики — это надежное и эффективное решение для промышленной автоматизации. Понимание принципа работы, типов датчиков и условий применения позволяет выбрать оптимальное оборудование и обеспечить стабильную работу производственных систем.
