Пневмоцилиндр: устройство, принцип работы и сферы применения

Введение

Пневмоцилиндр — это простой и надежный привод, который уже много лет помогает автоматизировать самые разные процессы. По сути, пневмоцилиндр — это устройство, преобразующее энергию сжатого воздуха в механическое движение. Благодаря этому принципу работы пневмоцилиндры стали одними из самых популярных исполнительных механизмов в промышленности.

Главное преимущество такого цилиндра — его неприхотливость и безопасность. Пневматические цилиндры не боятся перегрузок, легко переносят пыль, влагу и вибрацию, а в случае аварийной ситуации просто останавливаются без риска взрыва или возгорания. Именно поэтому пневмоцилиндр часто выбирают там, где важна надежность и быстрая реакция.

В этой статье мы подробно разберем, как устроен пневмоцилиндр, какой у него принцип работы, какие бывают виды и где их чаще всего применяют. Если вы только начинаете знакомство с пневмоавтоматикой или хотите подобрать подходящую модель — здесь будет вся основная информация в понятной форме.

Читайте дальше, чтобы узнать, почему энергию сжатого воздуха так активно используют в станках, конвейерных линиях, манипуляторах и даже в автомобильной промышленности.

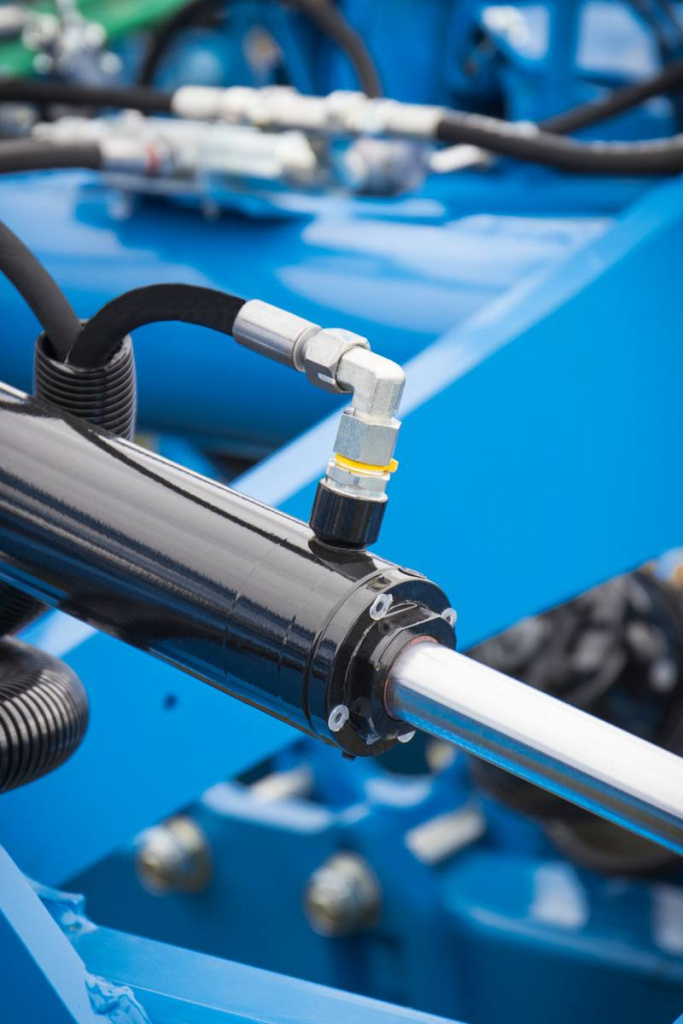

Пневмоцилиндр — что это такое и как он работает

Пневмоцилиндр — это устройство, которое преобразует энергию сжатого воздуха в механическое движение. Пневмоцилиндр — это основной элемент пневмоавтоматики, простой по конструкции и очень надежный в работе. Он толкает или тянет нагрузку, двигая шток вперед и назад. Такой цилиндр часто называют пневматическим цилиндром или просто цилиндром в пневмосистемах.

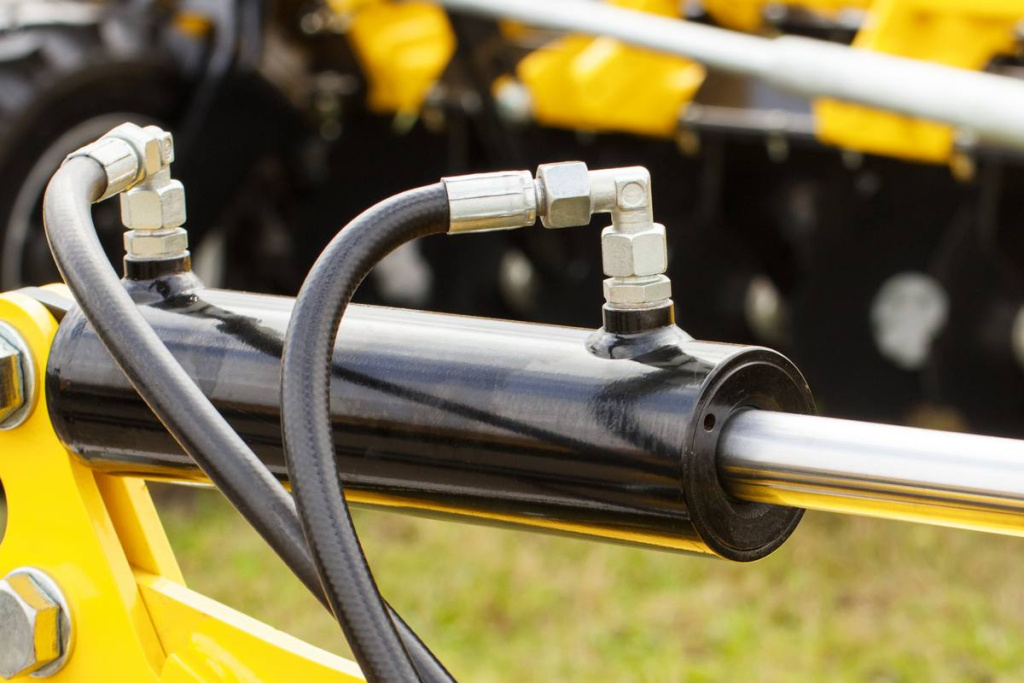

Основные части пневмоцилиндра

Устройство пневмоцилиндра включает несколько ключевых элементов.

1. Гильза (или корпус) — прочная труба, внутри которой все происходит. Обычно выполнена из алюминия или нержавеющей стали.
2. Поршень — деталь, которая движется внутри гильзы под давлением воздуха. На поршне стоят уплотнительные кольца для герметичности.
3. Шток — металлический стержень, соединенный с поршнем. Именно шток передает силу наружу и выполняет полезную работу.
4. Крышки (передняя и задняя) — закрывают цилиндр с торцов, имеют отверстия для подачи воздуха и крепления.
5. Уплотнения — резиновые или полиуретановые кольца, которые не дают воздуху просачиваться мимо поршня и штока.

Все части собраны так, чтобы цилиндр выдерживал давление и работал долго.

Принцип работы пневмоцилиндра

Принцип работы прост и основан на давлении сжатого воздуха. Когда воздух попадает в одну из камер, он давит на поршень и заставляет его перемещаться. Шток при этом выдвигается или втягивается.

В цилиндре двустороннего действия воздух подают поочередно в две камеры:

• подача в поршневую камеру — шток выдвигается (прямой ход);
• подача в штоковую камеру — шток втягивается (обратный ход).

В цилиндре одностороннего действия воздух толкает поршень только в одном направлении, а возврат в исходное положение происходит за счет пружины или внешней силы.

Энергия сжатого воздуха превращается в движение быстро и плавно. Скорость и силу можно регулировать дросселями и редукторами давления.

Схема простого пневмоцилиндра двустороннего действия

Элемент	Функция
Гильза	Направляет движение поршня
Поршень	Принимает давление воздуха
Шток	Передает силу на механизм
Поршневая камера	Для выдвижения штока
Штоковая камера	Для втягивания штока
Уплотнительные кольца	Обеспечивают герметичность



Такой принцип работы пневмоцилиндра делает его универсальным. Его области применения — от простых толкателей до сложных манипуляторов в робототехнике.

Пневмоцилиндр работает тихо, безопасно и не боится перегрузок — если давление слишком высокое, он просто останавливается без поломки. Это одна из причин, почему пневматические цилиндры так популярны на производстве.

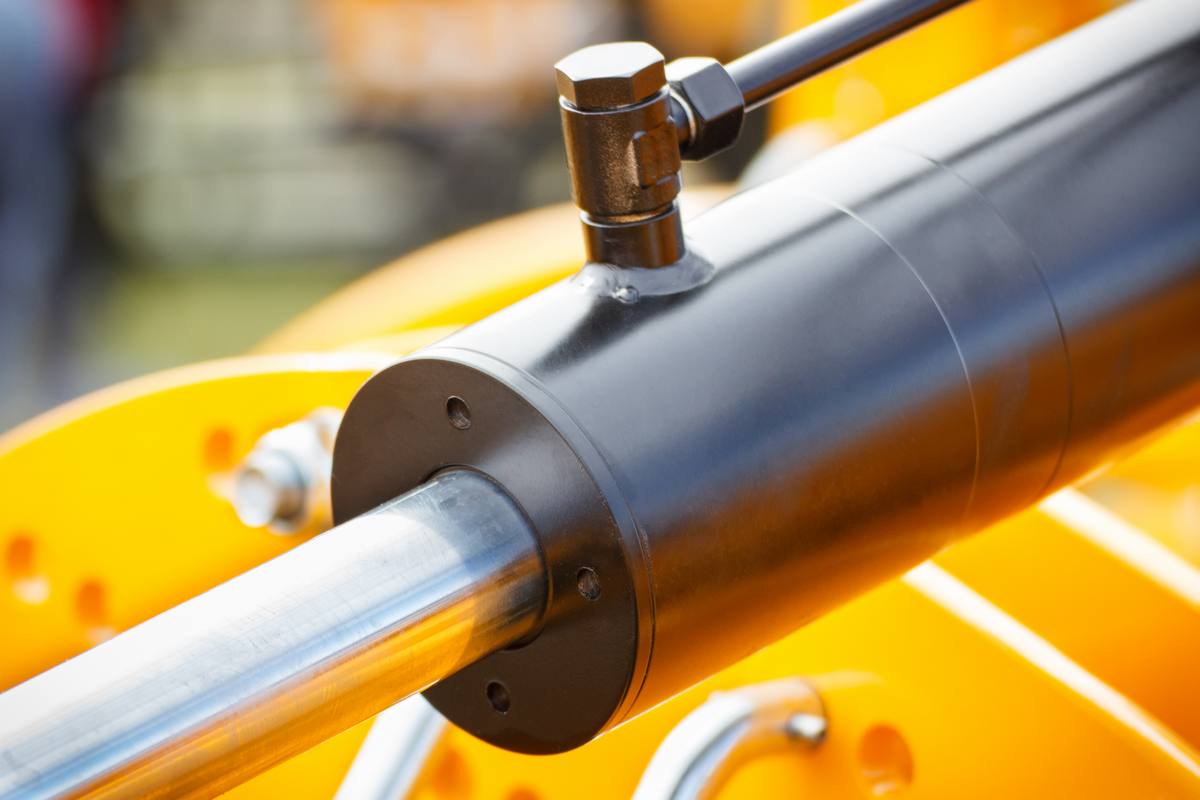

Устройство пневмоцилиндра: основные элементы и схема

Пневмоцилиндр состоит из небольшого количества тщательно продуманных деталей, что и обеспечивает его высокую надежность. Основные элементы цилиндра работают вместе, чтобы энергия сжатого воздуха превращалась в точное и мощное движение. Пневмоцилиндр — это классический пример простой, но эффективной конструкции.

Основные элементы пневмоцилиндра

Вот список ключевых частей, из которых состоит практически любой пневмоцилиндр:

• гильза (труба корпуса) — главная цилиндрическая часть, внутри которой перемещается поршень. Выполнена из алюминия, нержавеющей стали или специальных сплавов для устойчивости к коррозии и износу;
• поршень — диск, плотно прилегающий к стенкам гильзы. На нем установлены уплотнительные кольца, которые предотвращают утечку воздуха между камерами;
• шток — стальной или нержавеющий стержень, жестко соединенный с поршнем. Именно шток выходит наружу и передает силу на перемещаемую деталь или механизм;
• передняя и задняя крышки — торцевые части цилиндра. Имеют резьбу для крепления, отверстия для воздуха и часто встроенные демпферы для плавного торможения в конце хода;
• уплотнения и кольца — резиновые, полиуретановые или витоновые элементы. Обеспечивают герметичность и не дают воздуху перетекать из одной камеры в другую;
• направляющие втулки и подшипники скольжения — находятся в передней крышке, уменьшают боковые нагрузки на шток и повышают точность движения.

Все эти части собраны в компактный и прочный блок, способный работать годами при правильном обслуживании.

Схема устройства пневмоцилиндра двустороннего действия

№	Элемент	Функция	Материал (типичный)
1	Задняя крышка	Закрывает заднюю камеру, подвод воздуха, крепление цилиндра	Алюминий / сталь
2	Гильза	Направляющая поверхность для поршня	Алюминий, нержавеющая сталь
3	Поршень	Принимает давление воздуха, передает силу штоку	Алюминий с кольцами
4	Уплотнительные кольца	Герметизация между поршнем и гильзой	Полиуретан, NBR, FKM
5	Шток	Выходной элемент, передает силу наружу	Хромированная сталь, нержавейка
6	Передняя крышка	Вывод штока, демпфирование, подвод воздуха	Алюминий / сталь
7	Демпферы (регулируемые)	Плавное торможение в крайних позициях	Встроенные в крышки



Особенности конструкции для разных категорий

В стандартном пневмоцилиндре часто добавляют дополнительные аксессуары и комплектующие:

• регулируемые дроссели с обратным клапаном — для контроля скорости выдвижения и втягивания штока;
• магнитные кольца на поршне — для работы с датчиками положения;
• крепления разных типов — цапфы, серьги, фланцы, резьба на штоке;
• защитные сильфоны или пыльники — когда цилиндр работает в агрессивной внешней среде.

Благодаря такой конструкции пневмоцилиндр показывает отличную надежность даже при большом количестве операций и в условиях, где гидравлические или электрические приводы могут подвести.

Пневмоцилиндр — это не просто труба с поршнем — это продуманная система, где каждая деталь отвечает за общую силу, точность и долговечность.

Разница между поршневыми, мембранными и сильфонными пневмоцилиндрами

Пневмоцилиндр может иметь разную конструкцию, что напрямую влияет на его характеристики и область применения. На практике чаще всего используются три основные категории: поршневые, мембранные и сильфонные решения. Каждый цилиндр имеет свои особенности, которые важно учитывать при подборе и проектировании систем.

Поршневые пневмоцилиндры

Поршневые пневматические цилиндры считаются наиболее распространёнными. Внутри такого устройства расположен поршень, который движется в гильзе под действием сжатого воздуха. Конструкция выполнена достаточно просто: корпус, шток, уплотнительные кольца и рабочие камеры.

Принцип работы пневмоцилиндра этого типа основан на том, что энергия сжатого воздуха передает усилие на поршень, который перемещается в одном направлении или в противоположную сторону — в зависимости от типа (одностороннего действия или двустороннего действия).

Преимущества:

• подходят для большинства стандартных задач;
• обеспечивают высокую силу и большой ход;
• используются в станках, конвейерных линиях и манипуляторах;
• поддерживают разные схемы управления, включая электромагнитные клапаны и контроллеры.

Мембранные пневмоцилиндры

Мембранный пневмоцилиндр отличается тем, что вместо поршня используется гибкая мембрана. Под воздействием потока воздуха мембрана деформируется и передает движение на выходной механизм.

Такие цилиндры применяются там, где важны высокая точность и плавное перемещение. Они способны работать при низком давлении и обеспечивают снижение износа за счёт отсутствия трения между жесткими деталями.

Преимущества:

• подходят для точных и деликатных операций;
• используются в робототехнике и приборостроении;
• обеспечивают хорошую связь между давлением и перемещением;
• ограничены по максимальным усилиям и ходу.

Сильфонные пневмоцилиндры

Сильфонный пневмоцилиндр имеет конструкцию, в которой рабочим элементом выступает герметичный сильфон. При подаче сжатого воздуха он расширяется или сжимается, обеспечивая движение.

Такой цилиндр часто выполнен из нержавеющей стали или специальных материалов, что делает его устойчивым к внешней среде. Он не требует традиционных уплотнений, а значит, снижает риск утечек воздуха.

Преимущества:

• обеспечивают высокую герметичность;
• подходят для агрессивной среды и специальных требований;
• используются в автомобильной и пищевой промышленности;
• ограничены по расстоянию хода и силе.

Сравнительная таблица

Тип	Конструкция	Преимущества	Ограничения
Поршневые	Поршень в гильзе	Сила, универсальность, надежность	Требуют уплотнения и обслуживания
Мембранные	Гибкая мембрана	Точность, плавный ход, низкое трение	Невысокая сила
Сильфонные	Герметичный сильфон	Герметичность, устойчивость	Ограниченный ход и нагрузка

Выбор конкретного типа зависит от требований к системе: необходимой силы, точности, условий эксплуатации и характеристик потока воздуха. Пневмоцилиндр должен соответствовать задачам, чтобы обеспечить эффективную и долговечную работу оборудования.

Ключевые характеристики пневмоцилиндров: диаметр, ход, сила, скорость

Пневмоцилиндр подбирается не только по типу конструкции, но и по ряду технических параметров. От них зависит эффективность работы, точность выполнения операций и соответствие оборудования заданным требованиям. Каждый цилиндр должен быть правильно рассчитан, чтобы обеспечить стабильную и безопасную работу системы.

Диаметр цилиндра

Диаметр — это один из основных параметров, который напрямую влияет на силу, развиваемую устройством. Чем больше диаметр, тем большую силу способен создать пневмоцилиндр при одинаковом давлении сжатого воздуха.

Этот параметр определяет площадь поршня, на которую действует энергия сжатого воздуха. В результате происходит преобразующий процесс, где давление воздуха превращается в механическое усилие. Характеристики:

• больший диаметр — выше сила;
• влияет на расход воздуха;
• определяет общую производительность системы.

Ход штока

Ход — это расстояние, на которое движется шток пневмоцилиндра между крайними позициями. Этот параметр задаёт диапазон перемещения и влияет на выполнение технологических операций.

Цилиндр может иметь стандартный или индивидуальный ход, в зависимости от задачи. Важно учитывать, что увеличенный ход требует большего объёма воздуха и влияет на время срабатывания. Характеристики:

• определяет рабочее расстояние перемещения;
• влияет на время цикла;
• учитывается при проектировании схемы и монтажа.

Сила

Сила — это ключевая характеристика, ради которой используется пневмоцилиндр. Она зависит от давления сжатого воздуха и площади поршня. При подаче воздуха в камеры цилиндр создает усилие, которое толкает или тянет нагрузку.

Пневматические цилиндры могут работать в режимах одностороннего действия и двустороннего действия, что влияет на распределение силы в разных направлениях. Важно учитывать потери, связанные с трением и конструкцией уплотнений. Характеристики:

• значение зависит от давления и диаметра;
• определяет способность перемещать нагрузку;
• влияет на выбор комплектующих и крепления.

Скорость движения

Скорость — это параметр, который показывает, как быстро движется шток пневмоцилиндра. Она зависит от объёма подаваемого воздуха, настройки дросселей и характеристик системы.

Регулировать скорость можно за счёт изменения потока воздуха, используя дополнительные элементы, такие как дроссели и запорная арматура. Это позволяет добиться плавного и контролируемого движения. Характеристики:

• значение зависит от расхода воздуха и давления;
• регулируется с помощью дросселей;
• влияет на точность и безопасность работы.

Сводная таблица характеристик

Параметр	Что определяет	На что влияет
Диаметр	Площадь поршня	Сила и расход воздуха
Ход	Длина перемещения	Время и диапазон работы
Сила	Усилие на штоке	Эффективность выполнения операций
Скорость	Быстрота движения	Производительность и точность

Правильный подбор этих параметров позволяет использовать пневмоцилиндр максимально эффективно. Учитывая условия эксплуатации, характеристики воздуха и задачи оборудования, можно подобрать оптимальный цилиндр для конкретной системы.

Типичные неисправности пневмоцилиндров и способы их устранения

Пневмоцилиндр, несмотря на простоту конструкции, в процессе эксплуатации может выходить из строя. Основные причины связаны с качеством сжатого воздуха, износом деталей и нарушением условий работы. Любой цилиндр требует регулярного контроля, чтобы сохранить надежность и стабильность выполнения операций.

Утечки воздуха

Одна из самых распространённых проблем — утечка воздуха. Она возникает в местах соединения, через изношенные кольца или повреждения гильзы. В результате пневмоцилиндр теряет давление, снижается сила и ухудшается точность работы. Что делать:

• проверить соединения и резьбу;
• заменить уплотнительные кольца;
• осмотреть состояние гильзы и корпуса;
• использовать манометры для контроля давления воздуха.

Падение силы и нестабильная работа

Если цилиндр не развивает нужную силу, причина может быть в недостаточном давлении сжатого воздуха или утечках. Также на работу влияет загрязнение каналов и снижение качества потока воздуха. Что делать:

• проверить источник сжатого воздуха;
• оценить состояние фильтров и пневмотрубок;
• настроить дроссели и элементы регулировки;
• убедиться, что пневмоцилиндр соответствует требованиям нагрузки.

Рывки и неравномерное движение

Иногда пневмоцилиндр движется рывками или с задержками. Это связано с нарушением плавного потока воздуха, износом внутренних частей или неправильной настройкой системы. Что предпринять:

• очистить каналы подачи воздуха;
• проверить дроссели и запорную арматуру;
• использовать дополнительные элементы для плавного хода;
• проверить смазку и состояние внутренних компонентов.

Заклинивание штока

Заклинивание — серьёзная неисправность, при которой цилиндр перестаёт двигаться. Причиной могут быть механические повреждения, перекос при монтаже или попадание загрязнений внутрь. Что предпринять:

• проверить крепления и правильность установки;
• осмотреть шток и гильзу на наличие повреждений;
• исключить перекос конструкции;
• при необходимости заменить комплектующие.

Повышенный расход воздуха

Если пневмоцилиндр потребляет больше воздуха, чем обычно, это говорит о потерях в системе. Чаще всего проблема связана с утечками или неправильной настройкой оборудования.

• проверить герметичность системы;
• отрегулировать дроссели;
• использовать эжекторы и дополнительные блоки контроля;
• оценить соответствие параметров оборудования.

Сводная таблица неисправностей

Неисправность	Причина	Способ устранения
Утечка воздуха	Износ уплотнений, повреждения	Замена колец, проверка соединения
Падение силы	Низкое давление, утечки	Проверка давления и системы подачи воздуха
Рывки	Нарушение потока	Настройка дросселей и очистка каналов
Заклинивание	Перекос, загрязнение	Проверка монтажа и замена деталей
Повышенный расход	Утечки, неправильная настройка	Регулировка и диагностика системы

Своевременная диагностика позволяет продлить время службы оборудования. Пневмоцилиндр при правильной эксплуатации и регулярном обслуживании способен работать стабильно и эффективно, обеспечивая надежную работу всей системы.

Заключение

Пневмоцилиндр является важным элементом автоматизации, который широко применяется в различных отраслях. Его линейное движение позволяет эффективно решать задачи позиционирования и перемещения в производственных процессах. По сравнению с другими приводами, такие решения остаются простыми, надежными и удобными в эксплуатации.

Работа системы осуществляется за счёт того, что в полости подается сжатый воздух, а распределители и пневмораспределители направляют поток в нужное пространство цилиндров. Это обеспечивает точную и стабильную работу даже при интенсивной нагрузке.

Практическое значение:

• используется в промышленных линиях и сборке оборудования;
• подходит для задач, где требуется высокая точность;
• обеспечивает защиту механизмов и безопасность;
• дает возможность гибко настраивать параметры работы.

Что учитывать при выборе:

• размеры и характеристики устройства;
• условия использования и среду;
• наличие дополнительных элементов, таких как регуляторы, фитинги и трубки;
• совместимость с системой управления.

Сегодня многие компании предлагают широкий каталог решений, где можно найти подходящий вариант под конкретные задачи. При необходимости можно заказать оборудование с учетом индивидуальных требований, а также оформить заказ с услугой доставки и консультацией специалистов.

Для удобства пользователей на странице сайта часто доступна контактная форма или быстрый звонок, чтобы уточнить вопросы и получить помощь в подборе товара. Это особенно важно на этапе подготовки проекта, когда требуется учесть все особенности будущей системы.

Таким образом, пневмоцилиндры остаются универсальным инструментом, который сочетает в себе надежность, доступность и эффективность. Правильный подход к выбору и эксплуатации позволяет значительно повысить производительность и качество работы оборудования.
