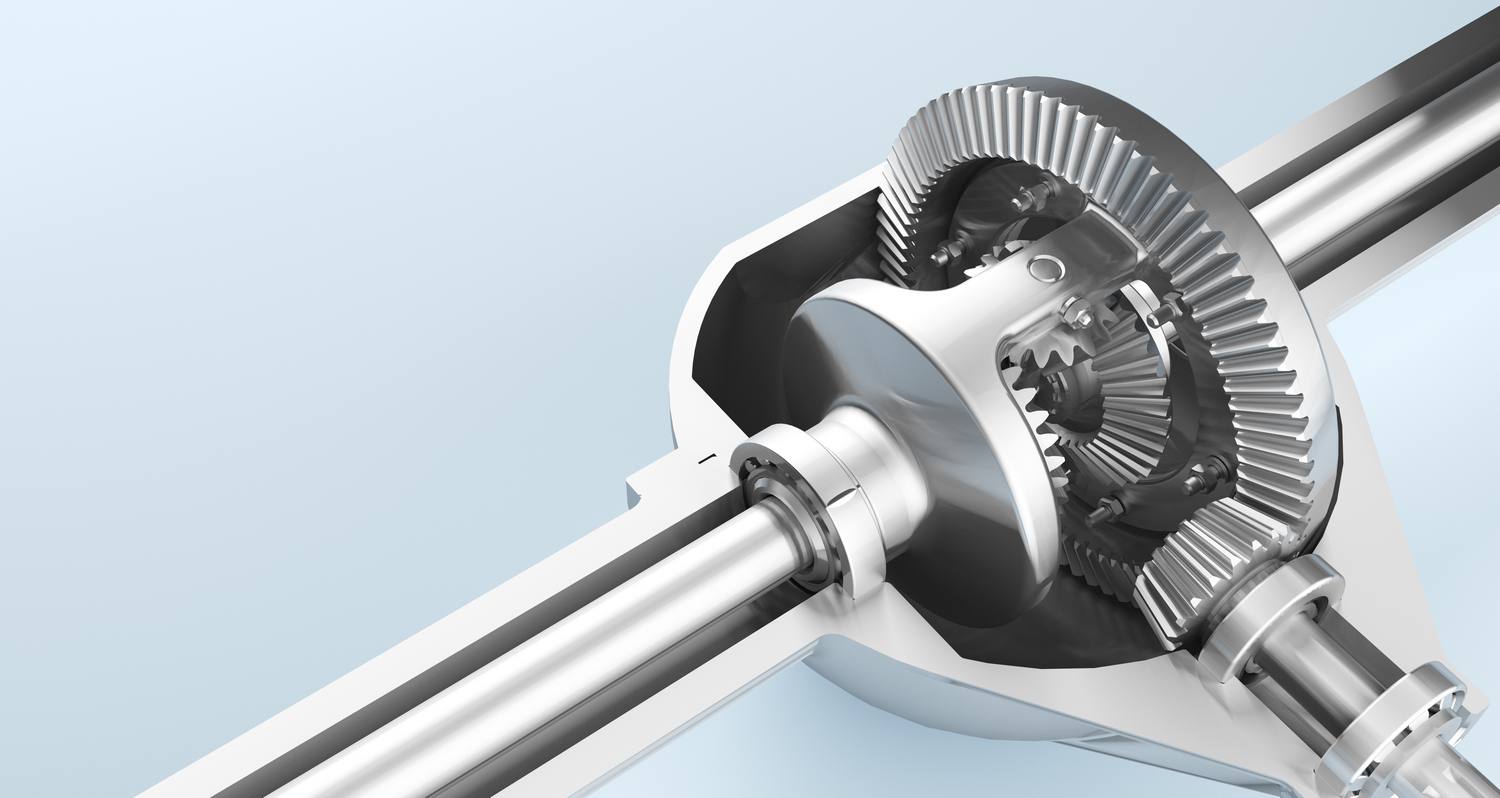

Конический редуктор представляет собой механическое устройство, основная задача которого — изменять крутящий момент и угловую скорость вращения валов. Особенность, давшая ему название, заключается в использовании конических зубчатых колес. Такая конструкция позволяет передавать вращение между валами, оси которых пересекаются под углом 90 градусов. Если говорить проще, он позволяет «повернуть» вращение на прямой угол, одновременно сделав его медленнее, но мощнее.
Передачи и параметры конического редуктора
Внутри корпуса конического редуктора размещается одна или несколько зубчатых передач. Корпус, обычно кубической или прямоугольной формы, изготавливается из чугуна или стали. Он не только защищает внутренние механизмы от внешней среды, но и обеспечивает точное взаимное расположение валов и шестерен, а также отводит тепло, возникающее во время работы.
Принцип работы редуктора — зацепление зубьев ведущей шестерни (маленького колеса) с зубьями ведомого колеса (большого). За счет разницы в количестве зубьев и происходит изменение параметров вращения: скорость падает, а передаваемый момент растет.
Эффективность любого редуктора напрямую зависит от типа используемых передач и их ключевых характеристик. Хотя основной элемент здесь — конические колеса, конструкция может быть комбинированной для достижения нужных результатов.
Виды передач
В редукторах используются разные типы зубчатых зацеплений, каждое со своими сильными сторонами.
Коническая передача
Это основа устройства. Она состоит из двух колес, имеющих форму усеченного конуса с нарезанными на боковой поверхности зубьями. Именно эта передача обеспечивает передачу вращения под углом. Зубья на конических колесах могут быть:
- прямыми;
- косыми;
- круговыми.
Круговые зубья считаются наиболее совершенными. Они обеспечивают плавность хода, низкий шум и способность передавать большой момент.
Цилиндрическая передача
Используется для передачи вращения между параллельными валами. Их часто комбинируют с коническими в многоступенчатых редукторах. Такая схема называется коническо-цилиндрическим редуктором. В нем первая, быстроходная ступень — коническая. Она «поворачивает» вращение. Следующие ступени — цилиндрические. Они обеспечивают дальнейшее понижение частоты вращения.
По форме зубьев зубчатые элементы делят на три вида:
- прямозубые — используются в простых механизмах, выполнены на одном диаметре по всей рабочей ширине;
- косозубые — в состав рабочей пары входят шестерни с правым и левым наклоном нарезки зубьев;
- шевронные — зубья выполнены в виде «елочки».
По сравнению с чисто коническими вариантами такие механизмы могут иметь более высокий КПД и передавать большую мощность.
Планетарная передача
Это сложная, но очень компактная и эффективная конструкция. Она состоит из центральной «солнечной» шестерни, нескольких «планетарных» шестерен (сателлитов), вращающихся вокруг нее, и внешнего кольцевого колеса с внутренними зубьями.
Плюсы планетарной передачи:
- небольшие габариты и масса — механизмы можно использовать в стесненных условиях;
- бесшумность — малые размеры шестерен и замыкание сил в механизме делают редукторы с планетарной передачей тихими;
- минимальный износ — так как нагрузка между колесами распределена равномерно, то детали изнашиваются меньше, а сам механизм служит дольше.
Планетарные передачи способны создавать очень большое передаточное отношение в малом объеме, поэтому их иногда используют в качестве одной из ступеней в мощных редукторах.
Помимо этих, существуют и другие типы передач, например червячные. Червячный редуктор также передает вращение под углом 90 градусов, но его принцип действия другой, и он обладает свойством самоторможения, в отличие от конических аналогов.
Основные параметры
При выборе и проектировании редуктора инженеры руководствуются несколькими важными параметрами.
Окружная скорость
Это скорость движения точек на внешнем диаметре зубчатого колеса. У конических передач она обычно находится в среднем диапазоне. Слишком высокая скорость может привести к отрыву масляной пленки между зубьями, то есть масло попросту сбрасывается с поверхности за счет центробежной силы. Из-за этого повышается износ, механизм начинает сильнее гудеть. Плюс увеличиваются потери мощности из-за перемешивания масла и повышается его температура.
Важно! Глубина погружения колеса в масло зависит от того, насколько быстро оно вращается. Медленно вращающееся колесо можно спокойно опустить глубже в масляную ванну, поскольку оно не создаст лишнего всплеска и сопротивления.
Уровень надежности
Надежность редуктора напрямую зависит от следующих факторов:
- качество материалов — определяет такие качества, как твердость, прочность и пластичность шестеренок;
- точность изготовления зубчатых колес — обеспечивает нормальную работу механизма, низкий шум и высокий КПД;
- прочность корпуса и подшипников — влияют на исправность внутренних механизмов, плавность вращения валов;
- допуски — учитывают допустимые отклонения размеров и формы деталей при проектировании;
- термообработка — правильная термообработка улучшает прочность и износоустойчивость материалов.
Для шестерен используют легированные стали, которые подвергают термической обработке для придания зубьям высокой твердости и износостойкости. Надежность также определяется правильным расчетом подшипниковых узлов, на которые опираются валы.
Себестоимость и трудоемкость
Изготовление конических колес, особенно с круговым зубом, — процесс технологически сложный и требует специального оборудования. Кроме того, нужно точно учитывать допустимые отклонения и соблюдать допуски. Это делает конические редукторы дороже, чем их аналоги с параллельными валами, например простые одноступенчатые цилиндрические редукторы. Однако благодаря хорошим эксплуатационным характеристикам их применение во многих случаях экономически оправдано.
На заметку. Иногда для удешевления производства используют более доступные материалы. В этом случае производитель должен гарантировать, что выбранное сырье не повлияет на качество работы и долговечность техники.
Особенности работы
Эксплуатация редуктора связана с физическими процессами, которые важно учитывать.
Уровень шума
Основной источник шума в любом зубчатом редукторе — это удары зубьев при входе в зацепление и их трение между собой. Громкость шума зависит от множества факторов: точности изготовления колес, типа зубьев (косые и круговые шумят меньше прямых, так как их угловое расположение снижает интенсивность удара), наличия и качества смазки, а также жесткости корпуса. Правильно спроектированные и собранные конические редукторы работают достаточно тихо.
Температурные параметры
Во время работы редуктора часть передаваемой энергии тратится на трение в зацеплении и в подшипниках, превращаясь в тепло. Корпус устройства служит радиатором, рассеивая это тепло в окружающую среду. При интенсивной работе температура масла внутри редуктора может достигать 80-90 °C. Превышение этих значений опасно: масло теряет вязкость, смазывающие свойства ухудшаются, что ведет к ускоренному износу. Для тяжелых условий работы конические редукторы могут оснащаться системами принудительного охлаждения.
Расчет конического редуктора
Проектирование редуктора — сложный инженерный процесс. Правильный расчет обеспечит требуемую долговечность и надежность при минимальных габаритах и массе механизма. В процессе расчета определяются геометрические параметры передачи, материалы для колес и валов, а также тип и размер подшипников.
Инженеры уделяют особое внимание контактным напряжениям на поверхности зубьев. Если они превысят допустимые значения, начнется ускоренный износ или выкрашивание рабочей поверхности. Также рассчитывается прочность зубьев на изгиб у основания, чтобы исключить их поломку под нагрузкой. Термическая обработка (закалка, цементация) позволяет значительно повысить прочность и износостойкость зубьев, что обязательно учитывается в расчетах.
В итоге определяется оптимальная конструкция, которая выдержит заданный крутящий момент и прослужит весь расчетный срок службы.
Правила эксплуатации
Долговечность редуктора зависит не только от его конструкции, но и от правильного обслуживания. Два главных правила — это контроль смазки и регулярный осмотр.
Масло в редукторе выполняет три важные функции:
- Снижает трение и износ зубчатых передач и подшипников.
- Отводит тепло от самых нагруженных зон.
- Отводит продукты износа, не давая им работать как абразив.
Необходимо строго следить за уровнем масла и своевременно производить его замену в соответствии с рекомендациями производителя. Использование масла неподходящего типа или работа со смазкой низкого качества — самый быстрый способ вывести редуктор из строя.
Техническое обслуживание включает в себя регулярный визуальный осмотр корпуса на предмет утечек масла, особенно в местах уплотнений валов. Важно прислушиваться к работе механизма: появление нехарактерного шума, гула или вибрации — сигнал о возможной неисправности (износ подшипников, повреждение зубьев). Периодически следует проверять затяжку крепежных болтов.
Соблюдение этих простых правил позволяет обеспечить длительную и безотказную работу конического редуктора на протяжении всего срока службы.
