Конический подшипник — это роликовый подшипник специализированного типа, предназначенный для восприятия комбинированных радиальных и осевых нагрузок при высоких скоростях. Его название происходит от характерной формы внутренних деталей — конических роликов и колец, которые позволяют эффективно переносить нагрузку под определенным углом. В этой статье мы подробно разберём конструкцию конических подшипников, их особенности, отличия, применение и правила выбора для различных областей промышленности.
Что такое конический подшипник

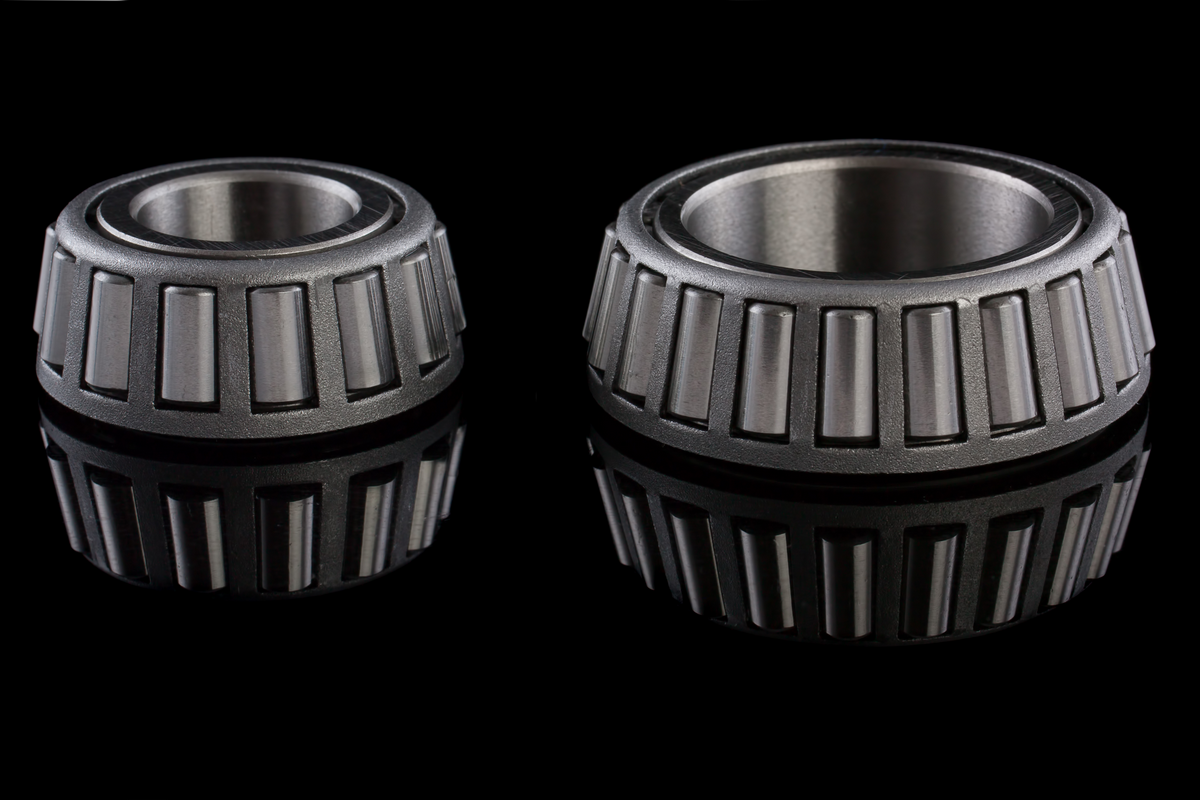

Конический подшипник — это роликовый подшипник качения, состоящий из конических роликов и конических колец (дорожек качения). Основное отличие от подшипников других типов заключается в геометрии элементов — как ролики, так и кольца имеют коническую форму, что позволяет подшипнику воспринимать не только радиальные, но и значительные осевые нагрузки.
Основные компоненты конического подшипника:
- внутреннее коническое кольцо устанавливается на вал и имеет коническую дорожку для роликов;
- наружное коническое кольцо — крепится в корпусе, а также имеет коническую дорожку;
- конические ролики — перемещаются между кольцами под определенным углом к оси вращения;
- сепаратор — удерживает ролики на заданном расстоянии и направляет их правильно;
- дорожки качения — рабочая поверхность, по которой катятся конические ролики.
Конические ролики позволяют удерживать точное положение под углом (обычно 15-45°), что обеспечивает жёсткость конструкции и возможность выдерживать комбинированные нагрузки.
Конструктивные особенности конических подшипников
Конические подшипники имеют ряд конструктивных особенностей, отличающих их от других типов.
Основные особенности конструкции:
- Угол контакта (угол конуса) — обычно 15°, 25°, 40° или 60°, определяет расположение радиальной и осевой грузоподъемности.
- Форма роликов — конические цилиндры с особой поверхностью.
- Разборные конструкции — внутренние и наружные кольца часто продаются отдельно, что позволяет гибко подходить к выбору.
- Сепаратор — обычно штампованный из стали, латуни или полиамида.
- Герметичность — могут иметь уплотнения и защитные шайбы.
- Высокая точность — требуется повышенная точность обработки конических поверхностей.
Основные типы конических подшипников
Конические подшипники представлены в нескольких основных разновидностях конструкции, разработанных для определенных условий и стандартов.
1. Однорядные конические подшипники.
Однорядные конические подшипники имеют один ряд конических роликов и предназначены для восприятия радиальных и осевых нагрузок в одном направлении.
Основные характеристики:
- Восприятие радиальных и осевых нагрузок в одном направлении.
- Компактные конструкции.
- Требуют парной установки для восприятия осевых нагрузок в двух противоположных направлениях.
- Широко используются в промышленности и транспорте.
Углы контакта:
- 15° — малый угол контакта, подходит преимущественно для радиальных нагрузок.
- 25-30° — универсальный угол, баланс между радиальной и осевой нагрузками.
- 40° — для высоких осевых нагрузок.
Применение:
- Автомобильные ступицы и колёса.
- Редукторы и коробки передач.
- Промышленное оборудование.
- Станки и машины.
2. Двухрядные конические подшипники.
Двухрядные конические подшипники имеют два ряда конических роликов и могут воспринимать значительно более высокие осевые нагрузки в обоих направлениях без необходимости установки второй пары.
Основные характеристики:
- Два ряда конических роликов расположены спинка-к-спинке или лицо-к-лицу.
- Способны воспринимать осевую нагрузку в обоих направлениях.
- Повышенная радиальная и осевая жёсткость.
- Требуют качественной смазки обоих рядов.
- Используются в тяжелонагруженных узлах.
Конфигурации:
- Спинка-к-спинке (Back-to-Back) — ролики расположены с расходящимися вершинами конусов.
- Лицо-к-лицу (Face-to-Face) — ролики расположены с приближающимися вершинами конусов.
- Тандем (Tandem) — ролики обоих рядов расположены в одинаковом направлении.
Применение:
- Главные редукторы судов.
- Горное оборудование.
- Тяжёлые станки.
- Ведущие мосты автомобилей.
- Шпиндельные узлы высокоточных станков.
3. Конические подшипники с разъемными кольцами.
Некоторые серии конических подшипников поставляются с внутренними и наружными кольцами отдельно, что позволяет гибко конфигурировать узел в соответствии с потребностями.
Преимущества:
- Возможность использования различных комбинаций колец.
- Возможность установки на валы разных диаметров.
- Высокая гибкость при проектировании.
Параметры и характеристики конических подшипников
Выбор конического подшипника требует понимания его основных параметров и характеристик.
Основные параметры:
|
Параметр |
Описание |
|---|---|
|
Посадочный диаметр вала (d) |
Диаметр, на котором монтируется кольцо |
|
Наружный диаметр (D) |
Внешний размер наружного кольца |
|
Ширина внутренних колец (B) |
Длина внутренних колец |
|
Ширина наружного кольца (H) |
Длина наружного кольца |
|
Угол контакта |
Уголок конуса роликов (15°, 25°, 40° и т.д.) |
|
Количество роликов |
Обычно с 6 до 16 в одном ряду |
|
Динамическая радиальная грузоподъемность (C) |
Максимальная нагрузка при радиальном вращении |
|
Динамическая осевая грузоподъемность |
Максимальная осевая нагрузка при вращении |
|
Радиальный люфт (зазор) |
Расстояние между роликами и кольцами |
|
Угловой люфт |
Угловое отклонение между кольцами |
Технические характеристики:
- Материал — хромистые стали ШХ15, ШХ15СГ или нержавеющая сталь.
- Твёрдость — 60-65 HRC для роликов и колец.
- Точность — классы П0, П6, П5, П4 согласно ГОСТ 520-2011.
- Смазка — жиром (для низких скоростей) или маслом (для высоких скоростей).
- Защита — открытая, с защитными шайбами, уплотнениями.
Материалы и конструкции конических подшипников
Конические подшипники изготавливаются из высокопрочных материалов для обеспечения надежной работы при высоких нагрузках.
Материалы для роликов и колец:
- Хромистая сталь ШХ15 — стандартный материал, обеспечивающий хороший баланс прочности и вязкости.
- Сталь ШХ15СГ — улучшенная версия с повышенной прочностью за счет добавления кремния и марганца.
- Нержавеющая сталь — для применения в агрессивных средах, морской технике, пищевом производстве.
- Закаленная сталь — поверхностная закалка для повышения твердости и износостойкости.
Материалы сепаратора:
- Штампованная сталь — стандартный материал для обычных сфер применения.
- Латунный — обеспечивает хорошую теплопроводность для высокоскоростных узлов.
- Полиамидный — облегченные конструкции для высоких скоростей.
Преимущества конических подшипников
- Способность выполнять комбинированные нагрузки — одновременно воспринимают радиальные и осевые нагрузки.
- Высокая жёсткость — улучшенная геометрия обеспечивает повышенную жёсткость конструкции.
- Универсальность применения — используются в различных отраслях промышленности.
- Надежность — долгий срок службы при правильном уходе и смазке.
- Точность — доступны в различных классах точности для разных сфер применения.
- Выбор углового контакта — позволяет выбрать настройку расположения радиальной и осевой грузоподъемности.
- Экономичность — хорошее соотношение цены и производительности.
Ограничения конических подшипников
- Требуют установки парами — однорядные подшипники требуют установки как минимум двух штук.
- Сложность установки — требуется высокая точность монтажа и регулировки преднатяга.
- Требовательность к смазке — нужна качественная и регулярная смазка.
- Сложность обслуживания — может быть сложнее, чем у других типов.
- Люфт требует регулировки — необходимо правильно отрегулировать осевой зазор.
- Чувствительность к неточности установки — неправильный монтаж может привести к ускоренному износу.
Как выбрать подходящий конический подшипник
Правильный выбор конического подшипника зависит от ряда технических факторов и условий эксплуатации.
Основные этапы выбора:
1. Определите тип нагрузки:
- преимущественные радиальные нагрузки — однорядные подшипники с малым углом контакта (15°);
- комбинированные радиальные и осевые нагрузки — подшипники со средним углом (25-30°);
- постоянные осевые нагрузки — подшипники с большим углом контакта (40°) или двухрядные.
2. Рассчитайте нагрузку:
- определите радиальную и осевую нагрузку в узле;
- сравните с динамической грузоподъемностью подшипника;
- следует выбрать изделие с запасом прочности минимум в 1,5-2 раза.
3. Определите скорость:
- конические подшипники хорошо работают на средних и высоких скоростях;
- убедитесь, что предельная частота вращения подшипника достаточна.
4. Уточните размеры:
- посадочный диаметр — должен соответствовать диаметру вала;
- наружный диаметр — согласуйте с размерами корпуса;
- ширина — зависит от распределения нагрузки и требуемой жёсткости.
5. Выберите угол контакта:
- 15° — для радиальных нагрузок с малой осевой нагрузкой;
- 25–30° — универсальный выбор для большинства сфер применения;
- 40° — для высоких осевых нагрузок.
6. Определите конфигурацию (для двухрядных):
- спинка-к-спинке — для восприятия осевых нагрузок в обоих направлениях и моментов;
- лицо-к-лицо — для восприятия осевых нагрузок.
7. Выберите условия эксплуатации:
- температура — для высоких температур выбирайте нержавеющую сталь;
- влажность и коррозия — используйте покрытия или нержавеющие материалы;
- пыль и загрязнения — используйте подшипники с уплотнениями;
- вибрация — некоторые конструкции лучше подходят для виброударных условий.
8. Выберите производителя:
- SKF, FAG, NSK, INA, TIMKEN — ведущие мировые производители;
- проверьте соответствие стандартам ГОСТ и ISO;
- проверьте наличие сертификатов качества.
9. Учитывайте стоимость:
- конические подшипники обычно дороже шариковых, но дешевле сферических роликовых;
- высокая стоимость часто оправдывается надежностью и удобством.
Применение конических подшипников в различных отраслях
Конические подшипники широко применяются в промышленности и на транспорте благодаря способности воспринимать комбинированные нагрузки.
Автомобильное применение:
- ступичные подшипники — в основном применяются в автомобилях, где воспринимают радиальную нагрузку от веса автомобиля и осевые нагрузки при торможении и разгоне;
- редукторы и коробки передач — передача усилия между валами;
- дифференциалы — крутящий момент;
- рулевые механизмы — направление движения колес.
Промышленное оборудование:
- редукторы и мультипликаторы — высоконагруженные узлы передачи;
- станки и машины — главные приводы, шпиндельные узлы;
- насосы и компрессоры — высокомощные устройства;
- вентиляторы и дымососы — длительная работа на высоких скоростях.
Горнодобывающее оборудование:
- дробилки — восприятие ударных нагрузок;
- конвейеры — усилия передачи;
- бурильные установки — крутящие моменты;
- экскаваторы — вращающиеся механизмы.
Судостроение и морской транспорт:
- главные редукторы — передача усилия от двигателя к гребному винту;
- валы и муфты — промежуточные узлы.
Энергетика:
- турбины — высокоскоростные узлы;
- генераторы — длительная работа;
- прокатные станы — очень тяжелые нагрузки.
Техническое обслуживание конических подшипников
Для обеспечения длительного срока службы необходимо правильное обслуживание и регулировка.
Рекомендации по уходу:
- правильная регулировка люфта — осевой зазор должен соответствовать нормативам, также необходима качественная смазка;
- регулярная смазка — используйте рекомендованные производителем подшипника смазочные материалы;
- проверка уплотнений — убедитесь, что уплотнения целы и не пропускают загрязнения;
- температурный контроль — следите за перегревом, это может привести к разрушению смазки и подшипника;
- контроль вибрации — повышенная вибрация часто указывает на износ или неправильную регулировку;
- правильная установка — используйте соответствующий инструмент и пресс для установки;
- периодическая замена смазки — в зависимости от условий эксплуатации.
Сравнение конических подшипников с другими типами
Конические и шариковые:
- конические: лучше для комбинированных нагрузок, более жёсткие, стоят дороже;
- шариковые: универсальнее, работают на более высоких скоростях, проще в установке.
Конические и цилиндрические роликовые:
- конические: восприятие осевых нагрузок, жёсткость;
- цилиндрические: выше грузоподъемность при чистых радиальных нагрузках, ниже стоимость.
Конические и сферические роликовые:
- конические: требуют точной установки;
- сферические: простая установка, допускают перекосы валов.
Производители конических подшипников
На рынке представлены конические подшипники от ведущих мировых производителей.
Мировые лидеры:
- TIMKEN — американская компания, специализирующаяся на конических подшипниках.
- SKF — шведская компания, предлагающая полный спектр подшипников.
- FAG (Schaeffler) — немецкое качество производства, высокое качество изделий.
- NSK — японская компания.
- INA (Schaeffler) — компания, специализирующаяся на роликовых подшипниках.
Российские производители:
- ВНИИШ — ведущий российский производитель.
- ВПЗ — вологодский завод подшипников.
Партнеры и производители
Компания ТТК сотрудничает с ведущими производителями подшипников и промышленного оборудования, включая TIMKEN, SKF, FAG, NSK, INA, GAMET и многие другие. Это гарантирует поставку оригинальной продукции на высоком уровне с полной гарантией.
Основные преимущества работы с ТТК
- Профессионализм — опытные менеджеры и технические специалисты.
- Гибкость — готовы подобрать решения под конкретную задачу.
- Скорость — быстрая доставка в короткие сроки.
- Надежность — работаем с проверенными производителями.
- Сервис — помощь в монтаже, обслуживании и ремонте.
Заключение
Конические подшипники — это идеальное решение для высоконагруженных узлов, требующих восприятия комбинированных радиальных и осевых нагрузок. Их конструктивные особенности, благодаря коническим роликам и кольцам, позволяют достичь баланса жесткости, надежности и стоимости.
