Краткий ответ
- Датчик с отражателем, или ретрорефлекторный фотоэлектрический датчик, излучает свет к отдельному рефлектору и контролирует возвращённый луч. Объект обнаруживается, когда перекрывает или заметно ослабляет луч.
- Датчик без отражателя в диффузной схеме принимает свет, отражённый самим объектом. Его проще установить с одной стороны, но результат сильнее зависит от цвета, блеска, формы и угла поверхности.
- Для стабильного контроля присутствия на большей дистанции чаще выбирают отражатель; при доступе только с одной стороны — диффузный датчик, желательно с подавлением фона.

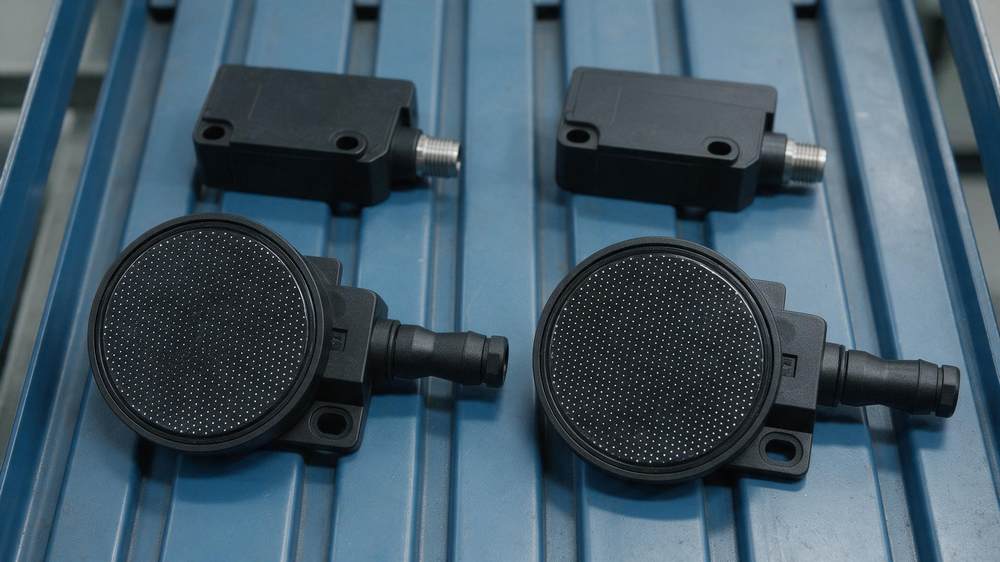

Обе схемы размещают излучатель и приёмник в одном корпусе, но используют разные оптические пути. Поэтому одинаковые по размеру датчики могут заметно отличаться по дальности, стабильности и требованиям к монтажу. Разберём принцип работы датчика с отражателем и критерии выбора схемы без отражателя.
Как работает датчик с отражателем
Ретрорефлекторный датчик направляет луч на специальный отражатель, установленный напротив. Рефлектор возвращает свет примерно в направлении источника, и приёмник датчика постоянно видит устойчивый оптический сигнал. Когда объект входит между датчиком и отражателем, количество принятого света уменьшается, после чего выход переключается.
В отличие от обычного зеркала, ретрорефлектор построен из множества уголковых элементов. Они возвращают падающий свет к источнику в широком диапазоне допустимых углов. Это упрощает юстировку, хотя отражатель всё равно нужно установить в рабочем диапазоне и ориентировать по инструкции.
Путь луча проходит от датчика к отражателю и обратно. Поэтому прозрачный объект воздействует на свет дважды, что используется в специальных моделях для обнаружения стекла, бутылок и плёнки. Обычная модель не гарантирует такую задачу: нужен датчик, рассчитанный на прозрачные объекты, и подходящий отражатель.
Блестящая деталь может вернуть свет в приёмник и имитировать отражатель. Поляризационная ретрорефлекторная модель различает свет от специального рефлектора и обычное зеркальное отражение. Для глянцевых объектов проверяйте наличие такой функции и требования к расстоянию.
Как работает датчик без отражателя
В диффузно-отражательной схеме отдельного рефлектора нет. Луч падает на объект, поверхность рассеивает часть света, а приёмник оценивает вернувшийся сигнал. Объект появляется — количество принятого света возрастает — выход переключается.
Монтаж выполняется с одной стороны, но объект становится частью оптической системы. Белая матовая поверхность обычно возвращает больше света, чем тёмная, прозрачная или сильно наклонённая. Поэтому указанную в каталоге дальность нельзя автоматически переносить на любую деталь: производитель измеряет её со стандартной мишенью.
Модели с подавлением фона оценивают не только количество, но и геометрию отражённого света. Они позволяют настроить границу, за которой фон не должен вызывать срабатывание. Такая схема полезна, если за объектом находится стенка, лента конвейера или элементы машины.
Сравнение двух схем
| Критерий | С отражателем | Без отражателя |
|---|---|---|
| Принцип обнаружения | Объект прерывает возвращаемый рефлектором луч | Объект сам отражает свет в приёмник |
| Монтаж | Нужны датчик и отражатель на противоположных сторонах | Доступ достаточно обеспечить с одной стороны |
| Дальность | Обычно больше у сопоставимых моделей | Обычно меньше и зависит от поверхности цели |
| Влияние цвета объекта | Обычно небольшое для непрозрачной цели | Может быть значительным |
| Блестящие объекты | Требуют поляризации или специальной модели | Возможны нестабильные отражения и засветка |
| Прозрачные объекты | Подходят специальные ретрорефлекторные модели | Нужна специализированная оптика и настройка |
| Фон за объектом | Обычно не является целью, если отражатель установлен правильно | Может вызвать срабатывание; помогает подавление фона |
| Обслуживание | Нужно очищать датчик и отражатель | Нужно очищать оптику датчика; состояние объекта влияет сильнее |
| Кабель | Один подключаемый датчик | Один подключаемый датчик |
Когда выбирать датчик с отражателем
Ретрорефлекторная схема подходит, если:
- нужно стабильно контролировать проход непрозрачных объектов;
- доступ к обеим сторонам зоны есть, но прокладывать второй кабель неудобно;
- требуется большая дальность, чем даёт диффузная модель;
- цвет и фактура деталей заметно меняются;
- можно надёжно закрепить и обслуживать отражатель;
- для прозрачной или зеркальной продукции существует специализированная модель.
Ограничения — необходимость второй точки монтажа, юстировка, загрязнение отражателя и возможная слепая зона на малом расстоянии. Для блестящей детали обычный ретрорефлекторный датчик может ошибочно принять отражение от объекта за нормальный возврат луча.
Когда выбирать схему без отражателя
Диффузный датчик удобнее, когда:
- к объекту можно подойти только с одной стороны;
- отражатель негде закрепить или он будет повреждаться;
- рабочая дистанция сравнительно небольшая;
- свойства поверхности цели стабильны;
- нужно различать объект и фон по расстоянию;
- монтаж и переналадка должны быть максимально простыми.
Если цвет, блеск или угол объекта меняются, выбирайте модель с подавлением фона либо датчик расстояния, для которого производитель нормирует работу с такими целями. Простая регулировка чувствительности не всегда отделяет тёмный объект от светлого фона.
Особые объекты
Прозрачное стекло и плёнка
Прозрачный объект ослабляет луч намного меньше непрозрачного. Специализированные датчики используют чувствительную настройку, автоматическую компенсацию загрязнения и двойной проход света через материал. Нужно проверить минимальную контрастность, тип отражателя и допустимое расстояние.
Зеркальная и глянцевая поверхность
Зеркальная деталь способна направить свет обратно в обычный ретрорефлекторный датчик. Поляризационная модель уменьшает этот риск. При диффузной схеме отражение может резко изменяться от небольшого поворота, поэтому испытание проводят во всём диапазоне углов.
Тёмный или неровный объект
Тёмная поверхность возвращает мало света, а рельеф создаёт неодинаковые отражения. Схема с отражателем чаще даёт стабильный результат, поскольку обнаруживает перекрытие луча, а не яркость объекта. Если отражатель невозможен, проверяют диффузный датчик на реальной детали в худшем положении.
Как выбрать схему пошагово
Настройка датчика с отражателем
Сначала закрепите датчик и отражатель без вибрации. Направьте луч в центр рабочей области рефлектора и добейтесь достаточного запаса сигнала по индикатору или диагностике. Затем проведите самый маленький объект по краям траектории и убедитесь, что он полностью перекрывает эффективный луч.
Не устанавливайте отражатель значительно больше необходимого без проверки: объект может не закрыть весь оптический путь. После настройки проверьте режим Light-ON/Dark-ON, чтобы логика контроллера соответствовала безопасному состоянию при обрыве кабеля или загрязнении.
Частые ошибки
- Считать обычное зеркало эквивалентом штатного рефлектора.
- Выбирать дальность по максимальному числу без запаса сигнала.
- Не учитывать зеркальное отражение от глянцевого объекта.
- Настраивать диффузный датчик по белому образцу, когда в работе детали тёмные.
- Игнорировать фон и пытаться убрать его только снижением чувствительности.
- Не проверять минимальный объект по краям светового пятна.
- Забывать об очистке отражателя и линзы.
Вывод
Принцип работы датчика с отражателем основан на контроле луча, который возвращает отдельный ретрорефлектор. Такая схема обеспечивает стабильное обнаружение по перекрытию света и обычно меньше зависит от цвета непрозрачного объекта. Датчик без отражателя проще установить с одной стороны, но его дальность и устойчивость сильнее связаны с поверхностью цели и фоном. Выбор делают по объекту, геометрии монтажа и условиям среды, а окончательное решение подтверждают испытанием реальной детали.
