Компания Festo является ведущим мировым поставщиком пневматических комплектующих для различных отраслей производства: автомобильных, пищевых, упаковочных, биотехнологических, фармацевтических и других производствах, работающих по технологии непрерывных процессов.
Подробнее
Фильтр
Сначала популярные
В корзину
0 ₽
Заказать
Серия товара
CQ
Группа
Стандартные
Внутренний стандарт
IDO28456
Присоединение 1
3/8
Присоединение 2
12 мм
Тип присоединения на выходе
Цанга
Форма фитинга
I-образный
Условный проход
8,65 мм
Вес
8 г
Материал корпуса
Технополимер
Материал отпускающего кольца
POM (Полиформальдегид)
Материал держателя шланга
Нержавеющая сталь
Марка материала корпуса
POM
Замечания по материалу
Соответствует директиве RoHS
Максимальное рабочее давление
15 бар
Температура окружающей среды
От -25 °C до +70 °C
Рабочая среда
Сжатый воздух и вода
Примечание по рабочей среде
Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Сопротивление коррозии
2 - Средняя стойкость к коррозии
Тип оборудования
Фитинги
Номинальный момент затяжки
2,5 Нм
Тип резьбы
G
Допуск для номинального момента затяжки
± 10 %
Тип уплотнения резьбового соединения
Уплотнительное кольцо
Пищевая безопасность
Безопасны для пищевых продуктов в соответствии с FDA 21 CFR 177.2600
Тип конструкции
Возвратно-поступательный принцип
0 ₽
Заказать
Серия товара
NPQM
Группа
Из никелированной латуни
Внутренний стандарт
IDO28456
Присоединение 1
M5
Присоединение 2
4 мм
Тип присоединения на выходе
Цанга
Конструкция фитинга
Переходной
Форма фитинга
L-образный
Условный проход
3 мм
Вес
8,8 г
Материал корпуса
Никелированная латунь
Материал уплотнения шланга
NBR (Бутадиен-нитрильный каучук)
Замечания по материалу
Соответствует директиве RoHS
Максимальное рабочее давление
16 бар
Температура окружающей среды
От -20 °C до +70 °C
Рабочая среда
Сжатый воздух и вода
Примечание по рабочей среде
Возможна работа со смазкой
Сопротивление коррозии
1 - Низкая стойкость к коррозии
Тип оборудования
Фитинги
Резьба
Наружная резьба
Конструкция резьбы
Стандартная
Номинальный момент затяжки
1 Нм
Тип монтажа
Внешний шестигранник
Допуск для номинального момента затяжки
± 20 %
Тип уплотнения резьбового соединения
Уплотнительное кольцо
Тип присоединения на входе
Наружная резьба
0 ₽
Заказать
Серия товара
CQ
Группа
Стандартные
Внутренний стандарт
IDO28456
Присоединение 1
12 мм
Присоединение 2
12 мм
Тип присоединения на выходе
Цанга
Конструкция фитинга
Прямой
Форма фитинга
I-образный
Условный проход
8,65 мм
Вес
16 г
Материал корпуса
Технополимер
Материал отпускающего кольца
POM (Полиформальдегид)
Материал держателя шланга
Нержавеющая сталь
Марка материала корпуса
POM
Замечания по материалу
Соответствует директиве RoHS
Максимальное рабочее давление
15 бар
Температура окружающей среды
От -25 °C до +70 °C
Рабочая среда
Сжатый воздух и вода
Примечание по рабочей среде
Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Сопротивление коррозии
2 - Средняя стойкость к коррозии
Тип оборудования
Фитинги
Пищевая безопасность
Безопасны для пищевых продуктов в соответствии с FDA 21 CFR 177.2600
Тип присоединения на входе
Цанга
Тип конструкции
Возвратно-поступательный принцип
0 ₽
Заказать
Серия товара
NPFC
Внутренний стандарт
IDO28456
Присоединение 1
3/4
Присоединение 2
1/2
Тип присоединения на выходе
Наружная резьба
Конструкция фитинга
Двойной
Форма фитинга
I-образный
Вес
58,7 г
Материал корпуса
Никелированная латунь
Замечания по материалу
Соответствует директиве RoHS
Максимальное рабочее давление
50 бар
Температура окружающей среды
От -20 °C до +150 °C
Рабочая среда
Сжатый воздух и вода
Сопротивление коррозии
1 - Низкая стойкость к коррозии
Тип оборудования
Фитинги
Резьба
Наружная резьба
Тип резьбы
G
Пригодность для работы с вакуумом
Да
Тип резьбы 2
G
Тип присоединения на входе
Наружная резьба
0 ₽
Заказать
Серия товара
QS
Группа
Стандартные
Внутренний стандарт
IDO28456
Присоединение 1
1/4
Присоединение 2
10 мм
Тип присоединения на выходе
Цанга
Конструкция фитинга
Переходной
Форма фитинга
I-образный
Условный проход
6,3 мм
Вес
20 г
Материал корпуса
Технополимер
Материал отпускающего кольца
POM (Полиформальдегид)
Материал держателя шланга
Нержавеющая сталь
Материал уплотнения шланга
NBR (Бутадиен-нитрильный каучук)
Замечания по материалу
Соответствует директиве RoHS
Максимальное рабочее давление
14 бар
Температура окружающей среды
От -10 °C до +80 °C
Рабочая среда
Сжатый воздух и вода
Примечание по рабочей среде
Возможна работа со смазкой
Сопротивление коррозии
1 - Низкая стойкость к коррозии
Тип оборудования
Фитинги
Резьба
Внутренняя резьба
Конструкция резьбы
Стандартная
Тип резьбы
R
Тип монтажа
Внешний шестигранник
Тип уплотнения резьбового соединения
Покрытие
Пригодность для работы с вакуумом
Да
Тип присоединения на входе
Наружная резьба
0 ₽
Заказать
Серия товара
QS
Группа
Стандартные
Внутренний стандарт
IDO28456
Присоединение 1
1/8
Присоединение 2
8 мм
Тип присоединения на выходе
Цанга
Конструкция фитинга
Переходной
Форма фитинга
I-образный
Условный проход
6 мм
Вес
13 г
Материал корпуса
Технополимер
Материал отпускающего кольца
POM (Полиформальдегид)
Материал держателя шланга
Нержавеющая сталь
Материал уплотнения шланга
NBR (Бутадиен-нитрильный каучук)
Замечания по материалу
Соответствует директиве RoHS
Максимальное рабочее давление
14 бар
Температура окружающей среды
От -10 °C до +80 °C
Рабочая среда
Сжатый воздух и вода
Примечание по рабочей среде
Возможна работа со смазкой
Сопротивление коррозии
1 - Низкая стойкость к коррозии
Тип оборудования
Фитинги
Резьба
Внутренняя резьба
Конструкция резьбы
Стандартная
Номинальный момент затяжки
7 Нм
Тип резьбы
G
Тип монтажа
Внешний шестигранник
Допуск для номинального момента затяжки
± 20 %
Тип уплотнения резьбового соединения
Уплотнительное кольцо
Пригодность для работы с вакуумом
Да
Тип присоединения на входе
Наружная резьба
0 ₽
Заказать
Серия товара
NPQM
Группа
Из никелированной латуни
Внутренний стандарт
IDO28456
Присоединение 1
8 мм
Присоединение 2
6 мм
Тип присоединения на выходе
Цанга
Конструкция фитинга
Переходной
Форма фитинга
I-образный
Условный проход
4 мм
Вес
13,5 г
Материал корпуса
Никелированная латунь
Материал уплотнения шланга
NBR (Бутадиен-нитрильный каучук)
Замечания по материалу
Соответствует директиве RoHS
Максимальное рабочее давление
16 бар
Температура окружающей среды
От -20 °C до +70 °C
Рабочая среда
Сжатый воздух и вода
Примечание по рабочей среде
Возможна работа со смазкой
Сопротивление коррозии
1 - Низкая стойкость к коррозии
Тип оборудования
Фитинги
Тип присоединения на входе
Втулка
0 ₽
Заказать
Серия товара
PAN
Группа
Стандартные
Внутренний стандарт
IDO28456
Вес
42 г/м
Замечания по материалу
Соответствует директиве RoHS
Рабочая среда
Сжатый воздух и вода
Пригодность для работы с вакуумом
Да
Максимальное давление, бар
17
Рабочая температура
От -30 °C до +80 °C
Наружный диаметр
10 мм
Внутренний диаметр
7 мм
Марка материала
TPE-A
Минимальный радиус изгиба
27 мм
Толщина
1,5 мм
Материал шланга
Полиамид
Твердость по Шору
D 55 +/-3
0 ₽
Заказать
Цвет
Серия товара
PUN-S
Группа
Спиральные
Внутренний стандарт
IDO28456
Вес
350 г
Замечания по материалу
Соответствует директиве RoHS
Рабочая среда
Сжатый воздух и вода
Пригодность для работы с вакуумом
Да
Максимальное давление, бар
10
Рабочая температура
От -35 °C до +60 °C
Наружный диаметр
6 мм
Внутренний диаметр
4 мм
Марка материала
TPU
Толщина
1 мм
Материал шланга
Полиуретан
Рабочая длина
6 м
Диаметр катушки
46 мм
Твердость по Шору
D 52 +/-3
Количество обмоток
168
Серия товара
PUN-S DUO
Группа
Спиральные
Внутренний стандарт
IDO28456
Вес
490 г
Замечания по материалу
Соответствует директиве RoHS
Рабочая среда
Сжатый воздух и вода
Пригодность для работы с вакуумом
Да
Максимальное давление, бар
10
Рабочая температура
От -35 °C до +60 °C
Наружный диаметр
10 мм
Внутренний диаметр
7 мм
Марка материала
TPU
Толщина
1,5 мм
Материал шланга
Полиуретан
Рабочая длина
2 м
Диаметр катушки
80 мм
Твердость по Шору
D 52 +/-3
Количество обмоток
22
Серия товара
PUN-S DUO
Группа
Спиральные
Внутренний стандарт
IDO28456
Вес
280 г
Замечания по материалу
Соответствует директиве RoHS
Рабочая среда
Сжатый воздух и вода
Пригодность для работы с вакуумом
Да
Максимальное давление, бар
10
Рабочая температура
От -35 °C до +60 °C
Наружный диаметр
8 мм
Внутренний диаметр
5,5 мм
Марка материала
TPU
Толщина
1,25 мм
Материал шланга
Полиуретан
Рабочая длина
2 м
Диаметр катушки
60 мм
Твердость по Шору
D 52 +/-3
Количество обмоток
27
0 ₽
Заказать
Серия товара
PLN
Группа
Химически стойкие; Пищевые
Внутренний стандарт
IDO28456
Вес
56 г/м
Замечания по материалу
Соответствует директиве RoHS
Рабочая среда
Сжатый воздух и вода
Пригодность для работы с вакуумом
Да
Пищевая безопасность
Безопасны для пищевых продуктов в соответствии с FDA 21 CFR 177.2600
Максимальное давление, бар
14
Рабочая температура
От -30 °C до +80 °C
Наружный диаметр
4 мм
Внутренний диаметр
2,5 мм
Марка материала
PE
Минимальный радиус изгиба
12 мм
Толщина
0,75 мм
Сфера применения
Для пищевой промышленности
Материал шланга
Полиэтилен

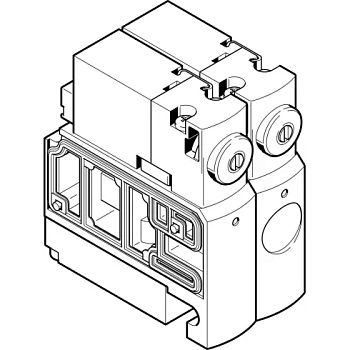

0 ₽
Заказать
Серия товара
CPVSC1
Группа
Для пневмоостровов
Внутренний стандарт
IDO28456
Присоединение 1
4 мм
Вес
30,5 г
Материал корпуса
Алюминиевое литье под давление
Замечания по материалу
Соответствует директиве RoHS
Максимальное рабочее давление
7 бар
Температура окружающей среды
От -5 °C до +50 °C
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Примечание по рабочей среде
Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Сопротивление коррозии
1 - Низкая стойкость к коррозии
Тип оборудования
Распределители
Тип конструкции
Золотниковый
Материал уплотнения
NBR (Бутадиен-нитрильный каучук)
Тип управления
Электромагнитное
Направление потока
Нереверсивный
Тип крепления
Общая линия; Со сквозным отверстием
Положение при сборке
Любое
Тип уплотнения
Мягкий
Максимальный стандартный расход
170
Тип пилотного управления
Непрямого действия
Питание пилотного каскада
Внешний
Тип сброса
Пневматический
Ручное дублирование
Защелкиваемый; Толкающий
Функция быстрого выхлопа
Не дросселируемый
Класс защиты
IP40
Рабочее напряжение катушки
24 В DC
Мощность катушки
1 Вт
Негативный тестовый импульс с логикой 1
400 мкс
Позитивный тестовый импульс с логикой 0
500 мкс
Присоединение 4
4 мм
Стойкость к вибрации
Тест транспортного применения на уровне жесткости 2 в соответствии с FN 942017-4 и EN 60068-2-6
Сопротивление ударной нагрузке
Шоковый тест с уровнем опасности 2 в соответствии с FN 942017-5 и EN 60068-2-27
Время включения
10 мс
Время выключения
10 мс
Пилотное давление
От 3 до 7 бар
Размер клапана
10 мм
Выхлоп пилота, канал 82/84
Общая линия
Количество линий и позиций
5/2 лин./поз.
Тип действия
Моностабильный
Тип электрического подключения
Разъем
Выхлопные каналы 3/5 объединены
Общая линия
Наименование
Распределитель с электроуправлением
0 ₽
Заказать
Серия товара
CPVSC1
Группа
Для пневмоостровов
Внутренний стандарт
IDO28456
Присоединение 1
3 мм
Вес
30,5 г
Материал корпуса
Алюминиевое литье под давление
Замечания по материалу
Соответствует директиве RoHS
Максимальное рабочее давление
7 бар
Температура окружающей среды
От -5 °C до +50 °C
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Примечание по рабочей среде
Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Сопротивление коррозии
1 - Низкая стойкость к коррозии
Тип оборудования
Распределители
Тип конструкции
Золотниковый
Материал уплотнения
NBR (Бутадиен-нитрильный каучук)
Тип управления
Электромагнитное
Направление потока
Нереверсивный
Тип крепления
Общая линия; Со сквозным отверстием
Положение при сборке
Любое
Тип уплотнения
Мягкий
Максимальный стандартный расход
170
Тип пилотного управления
Непрямого действия
Питание пилотного каскада
Внешний
Тип сброса
Пневматический
Ручное дублирование
Толкающий
Функция быстрого выхлопа
Не дросселируемый
Класс защиты
IP40
Рабочее напряжение катушки
5 В DC
Авторизация
С UL us - Recognized (OL)
Мощность катушки
1 Вт
Негативный тестовый импульс с логикой 1
400 мкс
Позитивный тестовый импульс с логикой 0
500 мкс
Присоединение 4
3 мм
Стойкость к вибрации
Тест транспортного применения на уровне жесткости 2 в соответствии с FN 942017-4 и EN 60068-2-6
Сопротивление ударной нагрузке
Шоковый тест с уровнем опасности 2 в соответствии с FN 942017-5 и EN 60068-2-27
Время включения
10 мс
Время выключения
10 мс
Пилотное давление
От 3 до 7 бар
Размер клапана
10 мм
Выхлоп пилота, канал 82/84
Общая линия
Количество линий и позиций
5/2 лин./поз.
Тип действия
Моностабильный
Тип электрического подключения
Разъем
Выхлопные каналы 3/5 объединены
Общая линия
Наименование
Распределитель с электроуправлением
0 ₽
Заказать
Серия товара
CPVSC1
Группа
Для пневмоостровов
Внутренний стандарт
IDO28456
Присоединение 1
M5
Вес
56,5 г
Материал корпуса
Алюминиевое литье под давление
Замечания по материалу
Соответствует директиве RoHS
Максимальное рабочее давление
7 бар
Температура окружающей среды
От -5 °C до +50 °C
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Примечание по рабочей среде
Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Сопротивление коррозии
1 - Низкая стойкость к коррозии
Тип оборудования
Распределители
Тип резьбы
M
Тип конструкции
Золотниковый
Материал уплотнения
NBR (Бутадиен-нитрильный каучук)
Тип управления
Электромагнитное
Направление потока
Нереверсивный
Тип крепления
Общая линия; Со сквозным отверстием
Положение при сборке
Любое
Тип уплотнения
Мягкий
Максимальный стандартный расход
170
Тип пилотного управления
Непрямого действия
Питание пилотного каскада
Внешний
Ручное дублирование
Защелкиваемый; Толкающий
Функция быстрого выхлопа
Не дросселируемый
Класс защиты
IP40
Рабочее напряжение катушки
22 В DC
Мощность катушки
1 Вт
Негативный тестовый импульс с логикой 1
200 мкс
Позитивный тестовый импульс с логикой 0
400 мкс
Присоединение 4
M5
Стойкость к вибрации
Тест транспортного применения на уровне жесткости 2 в соответствии с FN 942017-4 и EN 60068-2-6
Сопротивление ударной нагрузке
Шоковый тест с уровнем опасности 2 в соответствии с FN 942017-5 и EN 60068-2-27
Пилотное давление
От 3 до 7 бар
Размер клапана
10 мм
Выхлоп пилота, канал 82/84
Общая линия
Количество линий и позиций
5/2 лин./поз.
Тип действия
Бистабильный
Тип электрического подключения
Разъем
Время переключения
8 мс
Выхлопные каналы 3/5 объединены
Общая линия
Наименование
Распределитель с электроуправлением
Серия товара
VMPA14
Группа
Для пневмоостровов
Внутренний стандарт
IDO28456
Присоединение 1
1/8
Присоединение 2
1/8
Вес
255 г
Материал корпуса
Алюминиевое литье под давление
Замечания по материалу
Соответствует директиве RoHS
Температура окружающей среды
От -5 °C до +50 °C
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Примечание по рабочей среде
Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Сопротивление коррозии
1 - Низкая стойкость к коррозии
Тип оборудования
Распределители
Тип резьбы
G
Пригодность для работы с вакуумом
Да
Тип конструкции
Золотниковый
Материал уплотнения
NBR (Бутадиен-нитрильный каучук)
Присоединение 3
1/8
Тип управления
Электромагнитное
Направление потока
Реверсивный
Тип крепления
Со сквозным отверстием
Положение при сборке
Любое
Тип уплотнения
Мягкий
Функция распределителя
Н. З.
Тип пилотного управления
Непрямого действия
Питание пилотного каскада
Внешний
Тип сброса
Пружинный
Ручное дублирование
Защелкиваемый; Толкающий
Функция быстрого выхлопа
Дросселирующий
Класс защиты
IP65 по IEC 60529
Электрическое подключение
M8X1
Допустимые колебания напряжения
±25 %
Авторизация
С CSA us (OL) С UL us - Recognized (OL)
Обозначение CE
В соответствии с директивой EU по электромагнитной совместимости EMC
Негативный тестовый импульс с логикой 1
200 мкс
Позитивный тестовый импульс с логикой 0
400 мкс
Присоединение 4
1/8
Подвод пилотного воздуха 12/14
M5
Стойкость к вибрации
Тест транспортного применения на уровне жесткости 2 в соответствии с FN 942017-4 и EN 60068-2-6
Сопротивление ударной нагрузке
Шоковый тест с уровнем опасности 2 в соответствии с FN 942017-5 и EN 60068-2-27
Температура хранения
От -20 °C до +40 °C
Время включения
10 мс
Время выключения
25 мс
Защита от перекрытия
Да
Пилотное давление
От 3 до 8 бар
Размер клапана
14 мм
Относительная влажность воздуха
Максимум 90 % при 40 °C
Выхлоп пилота, канал 82/84
M5
Количество линий и позиций
2/2 лин./поз.
Тип действия
Моностабильный
Тип электрического подключения
Разъем
Присоединение 5
1/8
Максимальный момент затяжки, установка распределителя
0,65 Нм
Стандартный номинальный расход с QS-8
510 л/мин
Наименование
Распределитель с электроуправлением
0 ₽
Заказать
Серия товара
CPVSC1
Группа
Для пневмоостровов
Внутренний стандарт
IDO28456
Присоединение 1
1/8
Вес
27 г
Материал корпуса
Алюминиевое литье под давление
Замечания по материалу
Соответствует директиве RoHS
Максимальное рабочее давление
7 бар
Температура окружающей среды
От -5 °C до +50 °C
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Примечание по рабочей среде
Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Сопротивление коррозии
1 - Низкая стойкость к коррозии
Тип оборудования
Распределители
Тип конструкции
Золотниковый
Материал уплотнения
NBR (Бутадиен-нитрильный каучук)
Тип управления
Электромагнитное
Направление потока
Нереверсивный
Тип крепления
Общая линия; Со сквозным отверстием
Положение при сборке
Любое
Тип уплотнения
Мягкий
Максимальный стандартный расход
170
Тип пилотного управления
Непрямого действия
Питание пилотного каскада
Внешний
Тип сброса
Пневматический
Ручное дублирование
Защелкиваемый; Толкающий
Функция быстрого выхлопа
Не дросселируемый
Класс защиты
IP40
Рабочее напряжение катушки
22 В DC
Мощность катушки
1 Вт
Негативный тестовый импульс с логикой 1
200 мкс
Позитивный тестовый импульс с логикой 0
400 мкс
Присоединение 4
QS-1/8
Стойкость к вибрации
Тест транспортного применения на уровне жесткости 2 в соответствии с FN 942017-4 и EN 60068-2-6
Сопротивление ударной нагрузке
Шоковый тест с уровнем опасности 2 в соответствии с FN 942017-5 и EN 60068-2-27
Время включения
10 мс
Время выключения
10 мс
Пилотное давление
От 3 до 7 бар
Размер клапана
10 мм
Выхлоп пилота, канал 82/84
Общая линия
Количество линий и позиций
5/2 лин./поз.
Тип действия
Моностабильный
Тип электрического подключения
Разъем
Выхлопные каналы 3/5 объединены
Общая линия
Наименование
Распределитель с электроуправлением
Серия товара
VZWF
Группа
Электромагнитные
Внутренний стандарт
IDO28456
Присоединение 1
1/4
Присоединение 2
1/4
Тип присоединения на выходе
Внутренняя резьба
Условный проход
13,5 мм
Вес
1000 г
Материал корпуса
Латунь
Марка материала корпуса
CW617N
Замечания по материалу
Соответствует директиве RoHS
Температура окружающей среды
От -10 °C до +35 °C
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:-:-]|Инертные газы|Минеральное масло|Вода|Нейтральные жидкости|Другие среды по запросу
Сопротивление коррозии
1 - Низкая стойкость к коррозии
Тип оборудования
Клапан
Тип резьбы
NPT
Тип присоединения на входе
Внутренняя резьба
Тип конструкции
Мембранный клапан|усиленный
Материал уплотнения
EPDM (Этилен-пропиленовый каучук)
Температура рабочей среды
От -10 °C до +80 °C
Тип управления
Электромагнитное
Давление номинальное
PN40
Направление потока
Нереверсивный
Тип крепления
Линейный монтаж
Положение при сборке
Положение магнита
Тип уплотнения
Мягкий
Функция распределителя
Н. З.
Максимальный стандартный расход
1920
Рабочая позиция
Моностабильный
Ручное дублирование
Нет
Класс защиты
IP65
Электрическое подключение
Разъем|Кубическая форма|по EN 175301-803|Расположение контактов тип А по EN 175301-803
Рабочее напряжение катушки
24В DC
Допустимые колебания напряжения
± 10 %
Мощность катушки
11 Вт
Материал винтов
Нержавеющая сталь легированная
Время включения
130 мс
Время выключения
180 мс
Максимальная вязкость
22 мм?/с
Перепад давления
0 бар
Вид арматуры
Распределительно-смесительная
Тип присоединения к трубопроводу
Муфтовая арматура
Марка материала винта
1.4301
Уровень утечек по EN 12266-1
A
Наименование
Клапан
Серия товара
VZWD
Группа
Электромагнитные
Внутренний стандарт
IDO28456
Присоединение 1
1/4
Присоединение 2
1/4
Тип присоединения на выходе
Внутренняя резьба
Условный проход
1 мм
Вес
650 г
Материал корпуса
Нержавеющая сталь
Марка материала корпуса
1.4305
Замечания по материалу
Соответствует директиве RoHS
Температура окружающей среды
От -10 °C до +35 °C
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]|Инертные газы|Минеральное масло|Вода|Нейтральные жидкости|Другие среды по запросу
Сопротивление коррозии
3 - Высокая стойкость к коррозии
Тип оборудования
Клапан
Тип резьбы
NPT
Тип присоединения на входе
Внутренняя резьба
Тип конструкции
Тарельчатый клапан с прямым управлением
Материал уплотнения
FPM (Фторкаучук)
Температура рабочей среды
От -10 °C до +80 °C
Тип управления
Электромагнитное
Давление номинальное
PN100
Направление потока
Нереверсивный
Тип крепления
Линейный монтаж
Положение при сборке
Любое
Тип уплотнения
Мягкий
Функция распределителя
Н. З.
Максимальный стандартный расход
60
Рабочая позиция
Моностабильный
Тип пилотного управления
Прямого действия
Тип сброса
Механическая пружина
Ручное дублирование
Нет
Класс защиты
IP65
Рабочий цикл
100%
Электрическое подключение
Разъем|Кубическая форма|по EN 175301-803|Расположение контактов тип А по EN 175301-803
Рабочее напряжение катушки
220 В AC
Мощность переключения
18 ВA
Мощность удержания
15 ВA
Частота катушки
50/60 Гц
Допустимые колебания напряжения
± 10 %
Обозначение CE
В соответствии с директивой EU по оборудованию низкого напряжения
Время включения
20 мс
Время выключения
18 мс
Максимальная вязкость
22 мм?/с
Перепад давления
0 бар
Вид арматуры
Распределительно-смесительная
Тип присоединения к трубопроводу
Муфтовая арматура
Уровень утечек по EN 12266-1
A
Наименование
Клапан
0 ₽
Заказать
Серия товара
VABF
Группа
Функциональные компоненты
Внутренний стандарт
IDO28456
Присоединение 1
Монтажная плита размер 1 по ISO 5599-2
Присоединение 2
Монтажная плита размер 1 по ISO 5599-2
Вес
590 г
Материал корпуса
Алюминиевый сплав
Замечания по материалу
Соответствует директиве RoHS
Максимальное рабочее давление
10 бар
Температура окружающей среды
От -5 °C до +50 °C
Рабочая среда
Сжатый воздух в соответствии с ISO 8573-1:2010 [7:4:4]
Примечание по рабочей среде
Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Сопротивление коррозии
0 - Нет стойкости к коррозии
Тип оборудования
Принадлежности
Минимальное рабочее давление
От 2 бар
Соответствует стандарту
ISO 5599-2
Тип конструкции
Золотниковый
Материал уплотнения
HNBR (Гидрированный бутадиен-нитрильный эластомер); NBR (Бутадиен-нитрильный каучук)
Присоединение 3
G1/2
Тип управления
Электромагнитное
Направление потока
Нереверсивный
Тип крепления
На монтажной плите
Положение при сборке
Любое
Тип уплотнения
Мягкий
Функция распределителя
Н. О.
Тип пилотного управления
Непрямого действия
Питание пилотного каскада
Внутренний
Тип сброса
Механическая пружина
Ручное дублирование
Защелкиваемый; Самовозврат с помощью управляющего электрического сигнала
Класс защиты
IP65; NEMA 4
Оптимальное решение для
ISO 5599-2
Электрическое подключение
Разъем; Кубическая форма по EN 175301-803; Расположение контактов тип С по EN 175301-803
Допустимые колебания напряжения
± 10 %
Обозначение CE
В соответствии с директивой EU по оборудованию низкого напряжения
Предварительная настройка давления переключения
4 бар
Стандартный номинальный расход выпуск воздуха
3,000 л/мин; 3,300 л/мин
Конструктивные особенности
Функция повышения давления
Характеристики катушки
110 В AC 50/60 Гц; Мощность переключения 3 ВА; Мощность удержания 2,4 ВА; 120 В AC 50/60 Гц; Мощность переключения 3 ВА; Мощность удержания 2,4 ВА
Номинальное рабочее напряжение
110 В AC
Присоединение 4
Монтажная плита размер 1 по ISO 5599-2
Подвод пилотного воздуха 12/14
Монтажная плита размер 1 по ISO 5599-2
Материал винтов
Гальванизированная сталь
Стойкость к вибрации
Тест транспортного применения на уровне жесткости 2 в соответствии с FN 942017-4 и EN 60068-2-6
Сопротивление ударной нагрузке
Шоковый тест с уровнем опасности 2 в соответствии с FN 942017-5 и EN 60068-2-27

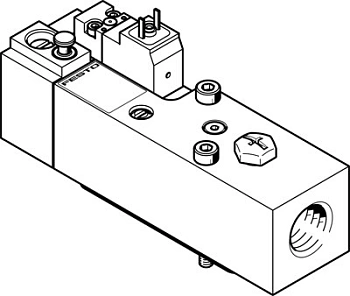

Наименование
Клапан плавного пуска
