Компания Festo является ведущим мировым поставщиком пневматических комплектующих для различных отраслей производства: автомобильных, пищевых, упаковочных, биотехнологических, фармацевтических и других производствах, работающих по технологии непрерывных процессов.
Подробнее
Фильтр
Сначала популярные
В корзину

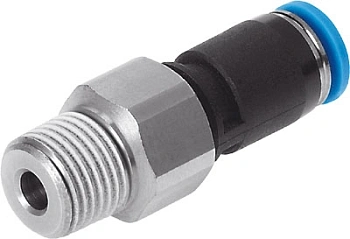

0 ₽
Заказать
Серия товара
QSR
Группа
Поворотные
Внутренний стандарт
IDO28456
Присоединение 1
1/8
Присоединение 2
6 мм
Тип присоединения на выходе
Цанга
Конструкция фитинга
Переходной
Форма фитинга
I-образный
Условный проход
3,4 мм
Вес
17 г
Материал корпуса
Технополимер
Материал отпускающего кольца
POM (Полиформальдегид)
Материал держателя шланга
Нержавеющая сталь
Материал уплотнения шланга
NBR (Бутадиен-нитрильный каучук)
Марка материала корпуса
PBT
Замечания по материалу
Соответствует директиве RoHS
Максимальное рабочее давление
14 бар
Температура окружающей среды
От 0 °C до +60 °C
Рабочая среда
Сжатый воздух и вода
Примечание по рабочей среде
Возможна работа со смазкой
Сопротивление коррозии
1 - Низкая стойкость к коррозии
Тип оборудования
Фитинги
Резьба
Внутренняя резьба
Конструкция резьбы
Поворотная на 360°
Номинальный момент затяжки
7 Нм
Тип резьбы
G
Тип монтажа
Внешний шестигранник
Допуск для номинального момента затяжки
± 20 %
Тип уплотнения резьбового соединения
Уплотнительное кольцо
Пригодность для работы с вакуумом
Да
Максимальный момент затяжки
10 Нм
Тип присоединения на входе
Наружная резьба
Максимальная скорость
500 1/мин
Максимальный радиальный момент
0,012 Нм

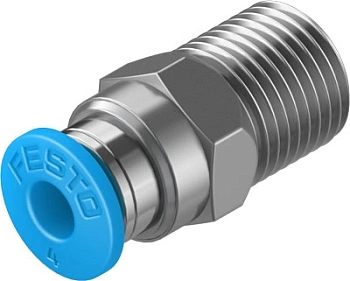

0 ₽
Заказать
Серия товара
QS
Группа
Стандартные
Внутренний стандарт
IDO28456
Присоединение 1
1/8
Присоединение 2
4 мм
Тип присоединения на выходе
Цанга
Конструкция фитинга
Переходной
Форма фитинга
I-образный
Условный проход
3 мм
Вес
7,4 г
Материал корпуса
Никелированная латунь
Материал отпускающего кольца
POM (Полиформальдегид)
Материал держателя шланга
Нержавеющая сталь
Материал уплотнения шланга
NBR (Бутадиен-нитрильный каучук)
Замечания по материалу
Соответствует директиве RoHS
Максимальное рабочее давление
14 бар
Температура окружающей среды
От -10 °C до +80 °C
Рабочая среда
Сжатый воздух и вода
Примечание по рабочей среде
Возможна работа со смазкой
Сопротивление коррозии
1 - Низкая стойкость к коррозии
Тип оборудования
Фитинги
Резьба
Внутренняя резьба
Конструкция резьбы
Стандартная
Тип резьбы
R
Тип монтажа
Внешний шестигранник
Тип уплотнения резьбового соединения
Покрытие
Пригодность для работы с вакуумом
Да
Тип присоединения на входе
Наружная резьба
0 ₽
Заказать
Серия товара
QSLV2
Группа
Стандартные
Внутренний стандарт
IDO28456
Присоединение 1
1/4
Присоединение 2
8 мм
Тип присоединения на выходе
Цанга
Конструкция фитинга
Переходной
Форма фитинга
F-образный
Количество выходов
2
Условный проход
4,3 мм
Вес
47 г
Материал корпуса
Технополимер
Материал отпускающего кольца
POM (Полиформальдегид)
Материал держателя шланга
Нержавеющая сталь
Материал уплотнения шланга
NBR (Бутадиен-нитрильный каучук)
Марка материала корпуса
PBT
Замечания по материалу
Соответствует директиве RoHS
Максимальное рабочее давление
14 бар
Температура окружающей среды
От -10 °C до +80 °C
Рабочая среда
Сжатый воздух и вода
Примечание по рабочей среде
Возможна работа со смазкой
Сопротивление коррозии
1 - Низкая стойкость к коррозии
Резьба
Наружная резьба
Конструкция резьбы
Поворотная на 360°
Тип резьбы
R
Тип монтажа
Внешний шестигранник
Тип уплотнения резьбового соединения
Покрытие
Тип присоединения на входе
Наружная резьба

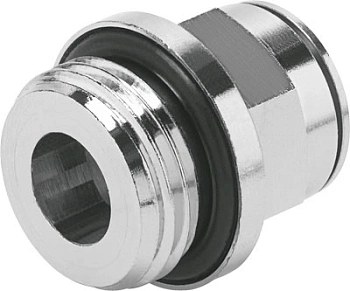

0 ₽
Заказать
Серия товара
NPQM
Группа
Из никелированной латуни
Внутренний стандарт
IDO28456
Присоединение 1
1/2
Присоединение 2
10 мм
Тип присоединения на выходе
Цанга
Конструкция фитинга
Переходной
Форма фитинга
I-образный
Условный проход
8 мм
Вес
34,5 г
Материал корпуса
Никелированная латунь
Материал уплотнения шланга
NBR (Бутадиен-нитрильный каучук)
Замечания по материалу
Соответствует директиве RoHS
Максимальное рабочее давление
16 бар
Температура окружающей среды
От -20 °C до +70 °C
Рабочая среда
Сжатый воздух и вода
Примечание по рабочей среде
Возможна работа со смазкой
Сопротивление коррозии
1 - Низкая стойкость к коррозии
Тип оборудования
Фитинги
Резьба
Внутренняя резьба
Конструкция резьбы
Стандартная
Номинальный момент затяжки
9 Нм
Тип резьбы
G
Тип монтажа
Внешний шестигранник
Допуск для номинального момента затяжки
± 20 %
Тип уплотнения резьбового соединения
Уплотнительное кольцо
Пригодность для работы с вакуумом
Да
Тип присоединения на входе
Наружная резьба
0 ₽
Заказать
Серия товара
NPQH
Группа
Из никелированной латуни
Внутренний стандарт
IDO28456
Присоединение 1
1/4
Присоединение 2
8 мм
Тип присоединения на выходе
Цанга
Конструкция фитинга
Переходной
Форма фитинга
L-образный
Условный проход
5,5 мм
Вес
25,8 г
Материал корпуса
Никелированная латунь
Материал отпускающего кольца
Никелированная латунь
Материал держателя шланга
Нержавеющая сталь
Материал уплотнения шланга
FPM (Фторкаучук)
Замечания по материалу
Соответствует директиве RoHS
Максимальное рабочее давление
20 бар
Температура окружающей среды
От 0 °C до +150 °C
Рабочая среда
Сжатый воздух и вода
Примечание по рабочей среде
Возможна работа со смазкой
Сопротивление коррозии
3 - Высокая стойкость к коррозии
Тип оборудования
Фитинги
Резьба
Наружная резьба
Конструкция резьбы
Стандартная
Тип резьбы
G
Тип монтажа
Внешний шестигранник
Тип уплотнения резьбового соединения
Уплотнительное кольцо
Максимальный момент затяжки
15 Нм
Материал резьбового уплотнения
FPM (Фторкаучук)
Пищевая безопасность
Безопасны для пищевых продуктов в соответствии с FDA 21 CFR 177.2600
Тип присоединения на входе
Наружная резьба

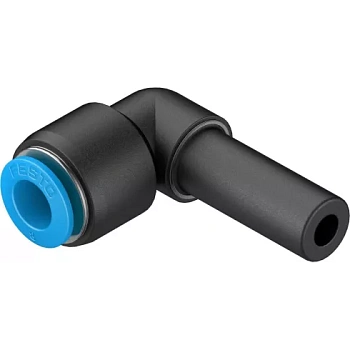

0 ₽
Заказать
Серия товара
QSL
Группа
Стандартные
Внутренний стандарт
IDO28456
Присоединение 1
8 мм
Присоединение 2
10 мм
Тип присоединения на выходе
Цанга
Конструкция фитинга
Переходной
Форма фитинга
L-образный
Условный проход
4,9 мм
Вес
8 г
Материал корпуса
Технополимер
Материал отпускающего кольца
POM (Полиформальдегид)
Материал держателя шланга
Нержавеющая сталь
Материал уплотнения шланга
NBR (Бутадиен-нитрильный каучук)
Марка материала корпуса
PBT
Замечания по материалу
Соответствует директиве RoHS
Максимальное рабочее давление
14 бар
Температура окружающей среды
От -10 °C до +80 °C
Рабочая среда
Сжатый воздух и вода
Примечание по рабочей среде
Возможна работа со смазкой
Сопротивление коррозии
1 - Низкая стойкость к коррозии
Тип оборудования
Фитинги
Пригодность для работы с вакуумом
Да
Угол
90°
Тип присоединения на входе
Втулка
0 ₽
Заказать
Серия товара
QSSF
Группа
Стандартные
Внутренний стандарт
IDO28456
Присоединение 1
1/4
Присоединение 2
8 мм
Тип присоединения на выходе
Цанга
Конструкция фитинга
Панельный монтаж
Форма фитинга
I-образный
Условный проход
7 мм
Вес
34 г
Материал корпуса
Технополимер
Материал отпускающего кольца
POM (Полиформальдегид)
Материал держателя шланга
Нержавеющая сталь
Материал уплотнения шланга
NBR (Бутадиен-нитрильный каучук)
Замечания по материалу
Соответствует директиве RoHS
Максимальное рабочее давление
14 бар
Температура окружающей среды
От -10 °C до +80 °C
Рабочая среда
Сжатый воздух и вода
Примечание по рабочей среде
Возможна работа со смазкой
Сопротивление коррозии
1 - Низкая стойкость к коррозии
Тип оборудования
Фитинги
Резьба
Наружная резьба
Конструкция резьбы
Стандартная
Тип резьбы
G
Тип монтажа
Внешний шестигранник
Пригодность для работы с вакуумом
Да
Тип присоединения на входе
Внутренняя резьба

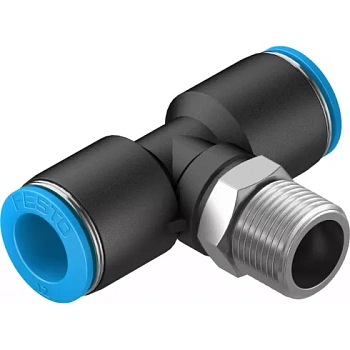

0 ₽
Заказать
Серия товара
QST
Группа
Стандартные
Внутренний стандарт
IDO28456
Присоединение 1
3/8
Присоединение 2
12 мм
Тип присоединения на выходе
Цанга
Конструкция фитинга
Переходной
Форма фитинга
T-образный
Количество выходов
2
Условный проход
10 мм
Вес
48 г
Материал корпуса
Технополимер
Материал отпускающего кольца
POM (Полиформальдегид)
Материал держателя шланга
Нержавеющая сталь
Материал уплотнения шланга
NBR (Бутадиен-нитрильный каучук)
Марка материала корпуса
PBT
Замечания по материалу
Соответствует директиве RoHS
Максимальное рабочее давление
14 бар
Температура окружающей среды
От -10 °C до +80 °C
Рабочая среда
Сжатый воздух и вода
Примечание по рабочей среде
Возможна работа со смазкой
Сопротивление коррозии
1 - Низкая стойкость к коррозии
Резьба
Наружная резьба
Конструкция резьбы
Поворотная на 360°
Тип резьбы
R
Тип монтажа
Внешний шестигранник
Тип уплотнения резьбового соединения
Покрытие
Тип присоединения на входе
Наружная резьба
0 ₽
Заказать
Серия товара
NPFC
Внутренний стандарт
IDO28456
Присоединение 1
1/2
Присоединение 2
1/2
Тип присоединения на выходе
Наружная резьба
Конструкция фитинга
Двойной
Форма фитинга
I-образный
Вес
35,75 г
Материал корпуса
Никелированная латунь
Замечания по материалу
Соответствует директиве RoHS
Максимальное рабочее давление
50 бар
Температура окружающей среды
От -20 °C до +150 °C
Рабочая среда
Сжатый воздух и вода
Сопротивление коррозии
1 - Низкая стойкость к коррозии
Тип оборудования
Фитинги
Резьба
Наружная резьба
Тип резьбы
G
Пригодность для работы с вакуумом
Да
Тип резьбы 2
G
Тип присоединения на входе
Наружная резьба
0 ₽
Заказать
Серия товара
QST
Группа
Стандартные
Внутренний стандарт
IDO28456
Присоединение 1
1/4
Присоединение 2
6 мм
Тип присоединения на выходе
Цанга
Конструкция фитинга
Переходной
Форма фитинга
T-образный
Количество выходов
2
Условный проход
4,3 мм
Вес
22 г
Материал корпуса
Технополимер
Материал отпускающего кольца
POM (Полиформальдегид)
Материал держателя шланга
Нержавеющая сталь
Материал уплотнения шланга
NBR (Бутадиен-нитрильный каучук)
Марка материала корпуса
PBT
Замечания по материалу
Соответствует директиве RoHS
Максимальное рабочее давление
14 бар
Температура окружающей среды
От -10 °C до +80 °C
Рабочая среда
Сжатый воздух и вода
Примечание по рабочей среде
Возможна работа со смазкой
Сопротивление коррозии
1 - Низкая стойкость к коррозии
Резьба
Наружная резьба
Конструкция резьбы
Поворотная на 360°
Тип резьбы
R
Тип монтажа
Внешний шестигранник
Тип уплотнения резьбового соединения
Покрытие
Тип присоединения на входе
Наружная резьба
0 ₽
Заказать
Серия товара
QSSF
Группа
Стандартные
Внутренний стандарт
IDO28456
Присоединение 1
1/8
Присоединение 2
6 мм
Тип присоединения на выходе
Цанга
Конструкция фитинга
Панельный монтаж
Форма фитинга
I-образный
Условный проход
5 мм
Вес
25 г
Материал корпуса
Технополимер
Материал отпускающего кольца
POM (Полиформальдегид)
Материал держателя шланга
Нержавеющая сталь
Материал уплотнения шланга
NBR (Бутадиен-нитрильный каучук)
Замечания по материалу
Соответствует директиве RoHS
Максимальное рабочее давление
14 бар
Температура окружающей среды
От -10 °C до +80 °C
Рабочая среда
Сжатый воздух и вода
Примечание по рабочей среде
Возможна работа со смазкой
Сопротивление коррозии
1 - Низкая стойкость к коррозии
Тип оборудования
Фитинги
Резьба
Наружная резьба
Конструкция резьбы
Стандартная
Тип резьбы
G
Тип монтажа
Внешний шестигранник
Пригодность для работы с вакуумом
Да
Тип присоединения на входе
Внутренняя резьба
0 ₽
Заказать
Серия товара
NPQM
Группа
Из никелированной латуни
Внутренний стандарт
IDO28456
Присоединение 1
3/8
Присоединение 2
12 мм
Тип присоединения на выходе
Цанга
Конструкция фитинга
Переходной
Форма фитинга
L-образный
Условный проход
11 мм
Вес
56,1 г
Материал корпуса
Никелированная латунь
Материал уплотнения шланга
NBR (Бутадиен-нитрильный каучук)
Замечания по материалу
Соответствует директиве RoHS
Максимальное рабочее давление
16 бар
Температура окружающей среды
От -20 °C до +70 °C
Рабочая среда
Сжатый воздух и вода
Примечание по рабочей среде
Возможна работа со смазкой
Сопротивление коррозии
1 - Низкая стойкость к коррозии
Тип оборудования
Фитинги
Резьба
Наружная резьба
Конструкция резьбы
Стандартная
Номинальный момент затяжки
9 Нм
Тип резьбы
G
Тип монтажа
Внешний шестигранник
Допуск для номинального момента затяжки
± 20 %
Тип уплотнения резьбового соединения
Уплотнительное кольцо
Тип присоединения на входе
Наружная резьба
0 ₽
Заказать
Серия товара
NPQH
Группа
Из никелированной латуни
Внутренний стандарт
IDO28456
Присоединение 1
3/8
Присоединение 2
14 мм
Тип присоединения на выходе
Цанга
Конструкция фитинга
Переходной
Форма фитинга
L-образный
Условный проход
12 мм
Вес
62,4 г
Материал корпуса
Никелированная латунь
Материал отпускающего кольца
Никелированная латунь
Материал держателя шланга
Нержавеющая сталь
Материал уплотнения шланга
FPM (Фторкаучук)
Замечания по материалу
Соответствует директиве RoHS
Максимальное рабочее давление
20 бар
Температура окружающей среды
От 0 °C до +150 °C
Рабочая среда
Сжатый воздух и вода
Примечание по рабочей среде
Возможна работа со смазкой
Сопротивление коррозии
3 - Высокая стойкость к коррозии
Тип оборудования
Фитинги
Резьба
Наружная резьба
Конструкция резьбы
Стандартная
Тип резьбы
G
Тип монтажа
Внешний шестигранник
Тип уплотнения резьбового соединения
Уплотнительное кольцо
Максимальный момент затяжки
25 Нм
Материал резьбового уплотнения
FPM (Фторкаучук)
Пищевая безопасность
Безопасны для пищевых продуктов в соответствии с FDA 21 CFR 177.2600
Тип присоединения на входе
Наружная резьба
Серия товара
CPVSC1
Группа
Для пневмоостровов
Внутренний стандарт
IDO28456
Присоединение 1
M5
Вес
30,5 г
Материал корпуса
Алюминиевое литье под давление
Замечания по материалу
Соответствует директиве RoHS
Максимальное рабочее давление
7 бар
Температура окружающей среды
От -5 °C до +50 °C
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Примечание по рабочей среде
Возможна работа со смазкой (Впоследствии требуется постоянная смазка)
Сопротивление коррозии
1 - Низкая стойкость к коррозии
Тип оборудования
Распределители
Тип резьбы
M
Тип конструкции
Золотниковый
Материал уплотнения
NBR (Бутадиен-нитрильный каучук)
Тип управления
Электромагнитное
Направление потока
Нереверсивный
Тип крепления
Со сквозным отверстием
Положение при сборке
Любое
Тип уплотнения
Мягкий
Функция распределителя
Н. З.
Максимальный стандартный расход
170
Тип пилотного управления
Непрямого действия
Питание пилотного каскада
Внешний
Тип сброса
Пневматический
Ручное дублирование
Толкающий
Функция быстрого выхлопа
Не дросселируемый
Класс защиты
IP40
Рабочее напряжение катушки
24 В DC
Авторизация
С UL us - Recognized (OL)
Мощность катушки
1 Вт
Негативный тестовый импульс с логикой 1
400 мкс
Позитивный тестовый импульс с логикой 0
500 мкс
Присоединение 4
M5
Стойкость к вибрации
Тест транспортного применения на уровне жесткости 2 в соответствии с FN 942017-4 и EN 60068-2-6
Сопротивление ударной нагрузке
Шоковый тест с уровнем опасности 2 в соответствии с FN 942017-5 и EN 60068-2-27
Время включения
10 мс
Время выключения
10 мс
Пилотное давление
От 3 до 7 бар
Размер клапана
10 мм
Выхлоп пилота, канал 82/84
Общая линия
Количество линий и позиций
3/2 лин./поз.
Тип действия
Моностабильный
Тип электрического подключения
Разъем
Выхлопные каналы 3/5 объединены
Общая линия
Наименование
Распределитель с электроуправлением
0 ₽
Заказать
Серия товара
CPVSC1
Группа
Для пневмоостровов
Внутренний стандарт
IDO28456
Присоединение 1
3 мм
Вес
30,5 г
Материал корпуса
Алюминиевое литье под давление
Замечания по материалу
Соответствует директиве RoHS
Максимальное рабочее давление
7 бар
Температура окружающей среды
От -5 °C до +50 °C
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Примечание по рабочей среде
Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Сопротивление коррозии
1 - Низкая стойкость к коррозии
Тип оборудования
Распределители
Тип конструкции
Золотниковый
Материал уплотнения
NBR (Бутадиен-нитрильный каучук)
Тип управления
Электромагнитное
Направление потока
Нереверсивный
Тип крепления
Общая линия; Со сквозным отверстием
Положение при сборке
Любое
Тип уплотнения
Мягкий
Максимальный стандартный расход
170
Тип пилотного управления
Непрямого действия
Питание пилотного каскада
Внешний
Тип сброса
Пневматический
Ручное дублирование
Защелкиваемый; Толкающий
Функция быстрого выхлопа
Не дросселируемый
Класс защиты
IP40
Рабочее напряжение катушки
22 В DC
Мощность катушки
1 Вт
Негативный тестовый импульс с логикой 1
200 мкс
Позитивный тестовый импульс с логикой 0
400 мкс
Присоединение 4
3 мм
Стойкость к вибрации
Тест транспортного применения на уровне жесткости 2 в соответствии с FN 942017-4 и EN 60068-2-6
Сопротивление ударной нагрузке
Шоковый тест с уровнем опасности 2 в соответствии с FN 942017-5 и EN 60068-2-27
Время включения
10 мс
Время выключения
10 мс
Пилотное давление
От 3 до 7 бар
Размер клапана
10 мм
Выхлоп пилота, канал 82/84
Общая линия
Количество линий и позиций
5/2 лин./поз.
Тип действия
Моностабильный
Тип электрического подключения
Разъем
Выхлопные каналы 3/5 объединены
Общая линия
Наименование
Распределитель с электроуправлением
Серия товара
VMPA14
Группа
Для пневмоостровов
Внутренний стандарт
IDO28456
Присоединение 1
1/8
Присоединение 2
1/8
Вес
255 г
Материал корпуса
Алюминиевое литье под давление
Замечания по материалу
Соответствует директиве RoHS
Температура окружающей среды
От -5 °C до +50 °C
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Примечание по рабочей среде
Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Сопротивление коррозии
1 - Низкая стойкость к коррозии
Тип оборудования
Распределители
Тип резьбы
G
Пригодность для работы с вакуумом
Нет
Тип конструкции
Золотниковый
Материал уплотнения
NBR (Бутадиен-нитрильный каучук)
Присоединение 3
1/8
Тип управления
Электромагнитное
Направление потока
Нереверсивный
Тип крепления
Со сквозным отверстием
Положение при сборке
Любое
Тип уплотнения
Мягкий
Функция распределителя
Н. З.
Тип пилотного управления
Непрямого действия
Питание пилотного каскада
Внешний
Тип сброса
Пневматический
Ручное дублирование
Защелкиваемый; Толкающий
Функция быстрого выхлопа
Дросселирующий
Класс защиты
IP65 по IEC 60529
Электрическое подключение
M8X1
Допустимые колебания напряжения
±25 %
Авторизация
С CSA us (OL) С UL us - Recognized (OL)
Обозначение CE
В соответствии с директивой EU по электромагнитной совместимости EMC
Негативный тестовый импульс с логикой 1
200 мкс
Позитивный тестовый импульс с логикой 0
400 мкс
Присоединение 4
1/8
Подвод пилотного воздуха 12/14
M5
Стойкость к вибрации
Тест транспортного применения на уровне жесткости 2 в соответствии с FN 942017-4 и EN 60068-2-6
Сопротивление ударной нагрузке
Шоковый тест с уровнем опасности 2 в соответствии с FN 942017-5 и EN 60068-2-27
Температура хранения
От -20 °C до +40 °C
Время включения
12 мс
Время выключения
30 мс
Защита от перекрытия
Да
Пилотное давление
От 3 до 8 бар
Размер клапана
14 мм
Относительная влажность воздуха
Максимум 90 % при 40 °C
Выхлоп пилота, канал 82/84
M5
Количество линий и позиций
2/2 лин./поз.
Тип действия
Моностабильный
Тип электрического подключения
Разъем
Присоединение 5
1/8
Максимальный момент затяжки, установка распределителя
0,65 Нм
Стандартный номинальный расход с QS-8
570 л/мин
Наименование
Распределитель с электроуправлением
Серия товара
VUVB
Группа
Для пневмоостровов
Внутренний стандарт
IDO28456
Условный проход
4 мм
Вес
29,4 г
Материал корпуса
PA (Полиамид) с армированием
Замечания по материалу
Соответствует директиве RoHS
Максимальное рабочее давление
8 бар
Температура окружающей среды
От -5 °C до +60 °C
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Примечание по рабочей среде
Возможна работа со смазкой (Впоследствии требуется постоянная смазка)
Сопротивление коррозии
0 - Нет стойкости к коррозии
Тип оборудования
Распределители
Минимальное рабочее давление
2,8 бар
Тип конструкции
Тарельчатый клапан с пружинным возвратом
Материал уплотнения
NBR (Бутадиен-нитрильный каучук); TPE-U(PU) (Термопластичный полиуретан)
Тип управления
Электромагнитное
Направление потока
Нереверсивный
Тип крепления
На монтажной плите
Положение при сборке
Любое
Тип уплотнения
Мягкий
Функция распределителя
Н. О.
Уровень звукового давления
85 дБ(А)
Максимальный стандартный расход
400
Тип пилотного управления
Непрямого действия
Питание пилотного каскада
Внешний
Ручное дублирование
Толкающий
Функция быстрого выхлопа
Не дросселируемый
Класс защиты
IP65
Рабочий цикл
100 %
Рабочее напряжение катушки
24 В DC
Допустимые колебания напряжения
± 10 %
Мощность катушки
1 Вт
Негативный тестовый импульс с логикой 1
300 мкс
Позитивный тестовый импульс с логикой 0
800 мкс
Стойкость к вибрации
Тест транспортного применения на уровне жесткости 1 в соответствии с FN 942017-4 and EN 60068-2-6
Сопротивление ударной нагрузке
Шоковый тест с уровнем опасности 1 в соответствии с FN 942017-5 и EN 60068-2-27
Время включения
6 мс
Время выключения
14 мс
Пилотное давление
От 2,8 до 8 бар
Материал каретки
Алюминиевый сплав
Размер клапана
12 мм
Подвод пилотного воздуха 14
Монтажная плита
Примерное указание по рабочему давлению
От 0 до 8 бар с внешним питанием пилотов
Количество линий и позиций
3/2 лин./поз.
Тип действия
Моностабильный
Тип электрического подключения
Через коллектор
Присоединение 5
Монтажная плита
Наименование
Распределитель с электроуправлением
0 ₽
Заказать
Серия товара
VMPA2
Группа
Для пневмоостровов
Внутренний стандарт
IDO28456
Вес
100 г
Материал корпуса
Алюминиевое литье под давление
Замечания по материалу
Соответствует директиве RoHS
Температура окружающей среды
От -5 °C до +50 °C
Рабочая среда
Сжатый воздух в соответствии с ISO 8573-1:2010 [7:4:4]
Примечание по рабочей среде
Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Сопротивление коррозии
1 - Низкая стойкость к коррозии
Тип оборудования
Распределители
Пригодность для работы с вакуумом
Да
Тип конструкции
Золотниковый
Материал уплотнения
NBR (Бутадиен-нитрильный каучук)
Тип управления
Электромагнитное
Направление потока
Реверсивный
Тип крепления
Со сквозным отверстием
Положение при сборке
Любое
Тип уплотнения
Мягкий
Функция распределителя
Н. О.
Максимальный стандартный расход
620
Тип пилотного управления
Непрямого действия
Тип сброса
Пружинный
Ручное дублирование
Защелкиваемый; Толкающий
Класс защиты
IP65 по IEC 60529
Допустимые колебания напряжения
±25 %
Авторизация
С UL us - Recognized (OL)
Негативный тестовый импульс с логикой 1
900 мкс
Позитивный тестовый импульс с логикой 0
400 мкс
Стойкость к вибрации
Тест транспортного применения на уровне жесткости 2 в соответствии с FN 942017-4 и EN 60068-2-6
Сопротивление ударной нагрузке
Шоковый тест с уровнем опасности 2 в соответствии с FN 942017-5 и EN 60068-2-27
Температура хранения
От -20 °C до +40 °C
Время включения
12 мс
Время выключения
25 мс
Защита от перекрытия
Да
Пилотное давление
От 3 до 8 бар
Размер клапана
20 мм
Относительная влажность воздуха
Максимум 90% при 40°C
Количество линий и позиций
2x3/2 лин./поз.
Тип действия
Моностабильный
Максимальный момент затяжки, установка распределителя
0,65 Нм
Стандартный номинальный расход с QS-8
550 л/мин
Наименование
Распределитель с электроуправлением
Серия товара
CPVSC1
Группа
Для пневмоостровов
Внутренний стандарт
IDO28456
Присоединение 1
4 мм
Вес
30,5 г
Материал корпуса
Алюминиевое литье под давление
Замечания по материалу
Соответствует директиве RoHS
Максимальное рабочее давление
7 бар
Температура окружающей среды
От -5 °C до +50 °C
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Примечание по рабочей среде
Возможна работа со смазкой (Впоследствии требуется постоянная смазка)
Сопротивление коррозии
1 - Низкая стойкость к коррозии
Тип оборудования
Распределители
Тип конструкции
Золотниковый
Материал уплотнения
NBR (Бутадиен-нитрильный каучук)
Тип управления
Электромагнитное
Направление потока
Нереверсивный
Тип крепления
Со сквозным отверстием
Положение при сборке
Любое
Тип уплотнения
Мягкий
Функция распределителя
Н. З.
Максимальный стандартный расход
170
Тип пилотного управления
Непрямого действия
Питание пилотного каскада
Внешний
Тип сброса
Пневматический
Ручное дублирование
Толкающий
Функция быстрого выхлопа
Не дросселируемый
Класс защиты
IP40
Рабочее напряжение катушки
24 В DC
Авторизация
С UL us - Recognized (OL)
Мощность катушки
1 Вт
Негативный тестовый импульс с логикой 1
400 мкс
Позитивный тестовый импульс с логикой 0
500 мкс
Присоединение 4
4 мм
Стойкость к вибрации
Тест транспортного применения на уровне жесткости 2 в соответствии с FN 942017-4 и EN 60068-2-6
Сопротивление ударной нагрузке
Шоковый тест с уровнем опасности 2 в соответствии с FN 942017-5 и EN 60068-2-27
Время включения
10 мс
Время выключения
10 мс
Пилотное давление
От 3 до 7 бар
Размер клапана
10 мм
Выхлоп пилота, канал 82/84
Общая линия
Количество линий и позиций
3/2 лин./поз.
Тип действия
Моностабильный
Тип электрического подключения
Разъем
Выхлопные каналы 3/5 объединены
Общая линия
Наименование
Распределитель с электроуправлением
0 ₽
Заказать
Серия товара
CPX
Группа
Для CPX
Внутренний стандарт
IDO28456
Вес
187 г
Материал корпуса
Алюминиевое литье под давление
Замечания по материалу
Соответствует директиве RoHS
Сопротивление коррозии
0 - Нет стойкости к коррозии
Тип крепления
Угловой фитинг
Электрическое подключение
7/8" круглый разъем|5-пин
Максимальная мощность электропитания
8 A
Питание
Питание системы
Наименование
Блок связи
