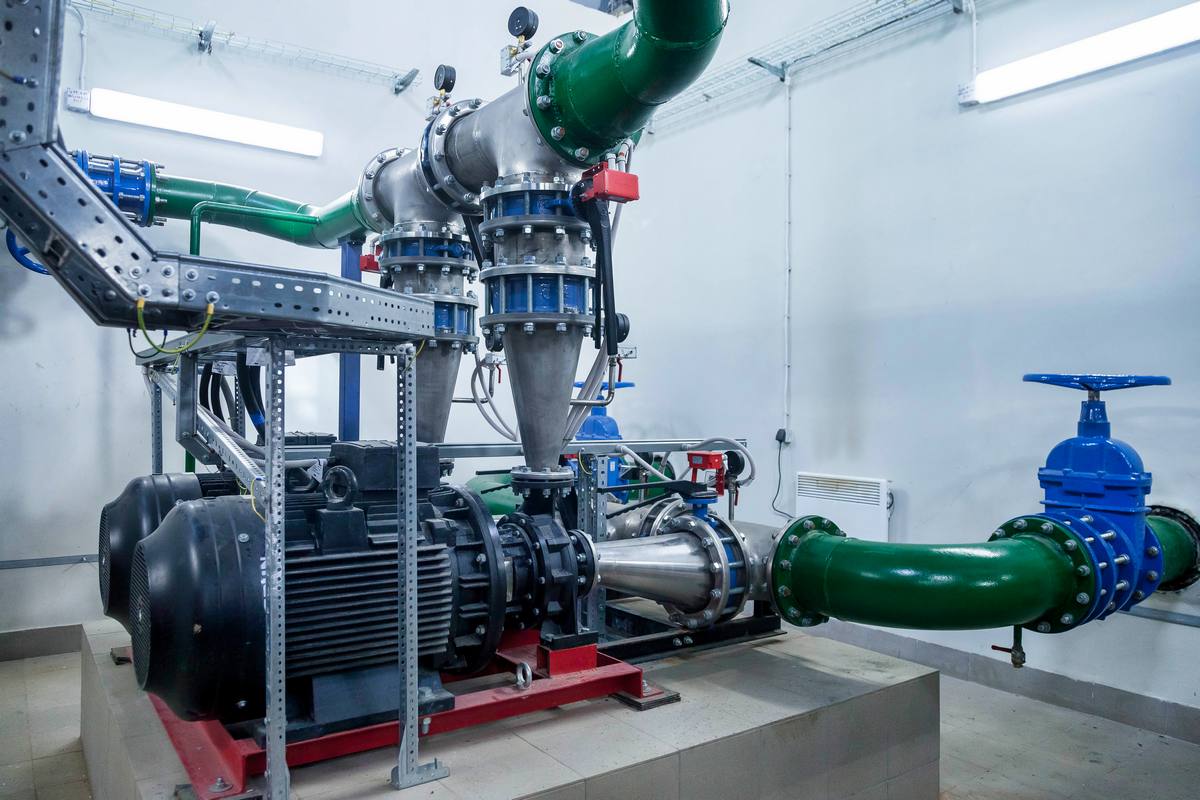

Почему вибрация насоса требует внимания
Повышенная вибрация — это не просто шум, а сигнал критических проблем в работе насоса. Игнорирование этого явления приводит к ускоренному износу подшипников, повреждению уплотнений, разрушению соединений и аварийным остановкам. Вибрация также увеличивает энергопотребление и снижает эффективность системы. Важно: Регулярный мониторинг вибрации — ключевая часть профилактического обслуживания, позволяющая предотвратить дорогостоящий ремонт.
Вибрация промышленного насоса — это не просто рабочий гул, а язык, на котором механика сообщает о грядущем разрушении. Услышать этот сигнал вовремя — значит превратить внезапную катастрофу в контролируемое плановое обслуживание.
Практика предиктивного обслуживания
Основные причины вибрации и методы устранения
1. Дисбаланс рабочего колеса или ротора
Причины: Неравномерный износ лопаток из-за абразивных частиц в жидкости, коррозия, заводской дефект балансировки. Признаки:
- Радиальная вибрация на частоте вращения вала (1X);
- Усиление вибрации при повышении оборотов;
- Характерное «биение» вала. Решение:
- Балансировка колеса на специальном стенде;
- Замена изношенного колеса;
- Установка фильтров для очистки перекачиваемой жидкости.
2. Кавитация
Что происходит: При падении давления на входе ниже давления насыщенных паров жидкости образуются и схлопываются пузырьки пара, вызывая гидравлические удары. Причины:
- Высокая высота всасывания;
- Засорение входных фильтров;
- Недостаточный диаметр или избыточная длина всасывающего трубопровода;
- Высокая температура жидкости. Решение:
- Снизить высоту установки насоса;
- Увеличить диаметр всасывающей трубы;
- Использовать насосы с пониженным NPSH (чистый напор на всасывании);
- Регулярно чистить фильтры.
3. Несоосность валов насоса и двигателя
Причины: Ошибки монтажа, ослабление крепежа, деформация опорной рамы. Признаки:
- Повышенная вибрация на частотах 1X–3X оборотов вала;
- Неравномерный износ муфты. Решение:
- Точная центровка валов с помощью лазерных систем;
- Проверка и затяжка крепежных болтов с рекомендованным моментом.
4. Износ подшипников
Признаки:
- Рост вибрации в высокочастотном диапазоне;
- Повышенная температура корпуса подшипника;
- Скрежет или шипение при работе. Решение:
- Замена подшипников на оригинальные компоненты (SKF, NSK, FAG);
- Соблюдение графика замены смазки;
- Контроль чистоты смазочных материалов.
5. Изогнутый вал
Диагностика: Измерение биения индикатором часового типа при проворачивании вала. Причины: Удары при монтаже, длительная работа с высокой вибрацией. Решение:
- Коррекция изгиба на прессе (только для стальных валов);
- Замена вала при значительных повреждениях.
6. Проблемы с креплением и фундаментом
Причины: Ослабленные анкерные болты, недостаточная жесткость основания, резонансные колебания. Решение:
- Проверка затяжки крепежа;
- Установка виброизолирующих прокладок;
- Усиление фундамента.
7. Гидравлические проблемы
- Пульсация давления: Вызвана неправильной регулировкой зазоров между колесом и корпусом. Требуется коррекция осевого смещения ротора.
- Рециркуляция: Возникает при работе насоса вне номинального режима. Решение — поддержание расхода в рекомендованном диапазоне.
8. Влияние трубопровода
Причины: Резонансные колебания из-за недостаточного крепления труб, деформированные опоры. Решение:
- Установка гибких вставок на входе/выходе насоса;
- Проверка соосности фланцевых соединений.
Диагностика вибрации: методы и стандарты
Допустимые уровни вибрации
Нормы зависят от типа насоса и стандартов:
- ISO 10816-3 (для насосов до 15 кВт):
- Норма: ≤2,8 мм/с (RMS);
- Предупреждение: 2,8–4,5 мм/с;
- Критично: >4,5 мм/с.
- API 610 (промышленные насосы):
- Максимально допустимая вибрация: 3–6 мм/с (зависит от частоты вращения). Важно: Значения необходимо корректировать с учетом условий эксплуатации (температура, нагрузка).
| Стандарт / Метод | Область применения | Норма (Зеленая зона) | Предупреждение (Желтая зона) | Критично (Красная зона) | Факторы корректировки измерений |
|---|---|---|---|---|---|
| ISO 10816-3 (до 15 кВт) |
Малые насосные агрегаты на жестком или гибком фундаменте (общепромышленное применение). | ≤ 2,8 мм/с (RMS) Оборудование пригодно для длительной эксплуатации. |
2,8 – 4,5 мм/с Допустима ограниченная работа. Требуется внесение в план ближайшего ремонта. |
> 4,5 мм/с Высокий риск повреждения узлов. Остановка. |
Жесткость крепления рамы. При установке на виброизоляторах (гибкий фундамент) допустимые пороги могут быть сдвинуты на 1-2 мм/с вверх. |
| ISO 10816-3 (от 15 до 300 кВт) |
Средние и крупные магистральные насосы, системы охлаждения и водоподготовки. | ≤ 4,5 мм/с (RMS) Штатный режим работы под нагрузкой. |
4,5 – 7,1 мм/с Развитие дефекта. Усиленный контроль за температурой подшипников. |
> 7,1 мм/с Опасность разрушения ротора и уплотнений. |
Тепловое расширение корпуса при перекачивании горячих сред, износ эластичных муфт между двигателем и насосом. |
| API 610 | Тяжелые центробежные насосы для нефтеперерабатывающей, газовой и химической промышленности. | До 3,0 мм/с (Строгие требования из-за взрывоопасности сред). |
3,0 – 6,0 мм/с Зависит от частоты вращения вала (RPM). Запуск предиктивной аналитики. |
> 6,0 мм/с Немедленная аварийная остановка (Trip). |
Изменения давления на всасывании (риск кавитации), вязкость и плотность нефтепродуктов, гидродинамические пульсации. |
| Спектральный анализ (FFT) | Детальный поиск конкретных неисправностей по амплитудно-частотным характеристикам. | Стабильные фоновые значения на рабочих частотах (1X, 2X, 3X). Нет резких всплесков. | Рост пика на частоте вращения (1X) — признак дисбаланса рабочего колеса или расцентровки валов. | Появление густой сетки высокочастотных гармоник — разрушение сепаратора подшипника. | Акустический резонанс обвязочных трубопроводов (трубы могут передавать стороннюю вибрацию на корпус насоса). |
| Метод ударных импульсов (SPM) | Узконаправленная диагностика состояния подшипников качения и качества их смазки. | Пиковые значения (dBm/dBc) соответствуют базовой линии. Смазочная пленка равномерна. | Повышение фонового шума — истощение или деградация смазочного материала (сухое трение). | Резкие ударные всплески — усталостное выкрашивание металла, трещины на роликах. | Тип применяемой смазки, текущая осевая и радиальная нагрузка на подшипниковый узел. |
Как измерять вибрацию
- Используйте виброметр с диапазоном измерений 10–1000 Гц.
- Фиксируйте параметры в двух перпендикулярных направлениях на подшипниковых опорах.
- Проводите замеры на холостом ходу и под нагрузкой.
Спектральный анализ
- Дисбаланс: Пик на частоте вращения (1X);
- Несоосность: Пики на 1X, 2X и 3X оборотов;
- Дефекты подшипников: Характерные частоты, зависящие от конструкции (например, для SKF 6205 — 9,5X).
Профилактика и обслуживание
- Регулярный мониторинг:
- Еженедельно — проверка вибрации и шума;
- Ежемесячно — осмотр креплений и смазки;
- Ежегодно — полная диагностика с разборкой.
- Качественный монтаж:
- Используйте лазерную центровку;
- Обеспечьте ровное и жесткое основание.
- Подбор компонентов:
- Применяйте оригинальные запчасти и смазки, рекомендованные производителем.
Заключение
Вибрация насоса — комплексная проблема, требующая системного подхода:
- Точная диагностика с помощью современных приборов;
- Корректное определение причины по спектру колебаний;
- Соблюдение стандартов монтажа и обслуживания. Важно: Для сложных случаев обратитесь к специалистам с опытом работы в насосном оборудовании. Своевременное устранение вибрации продлит срок службы агрегата на 30–50% и снизит эксплуатационные затраты.
