Что такое токарный патрон?

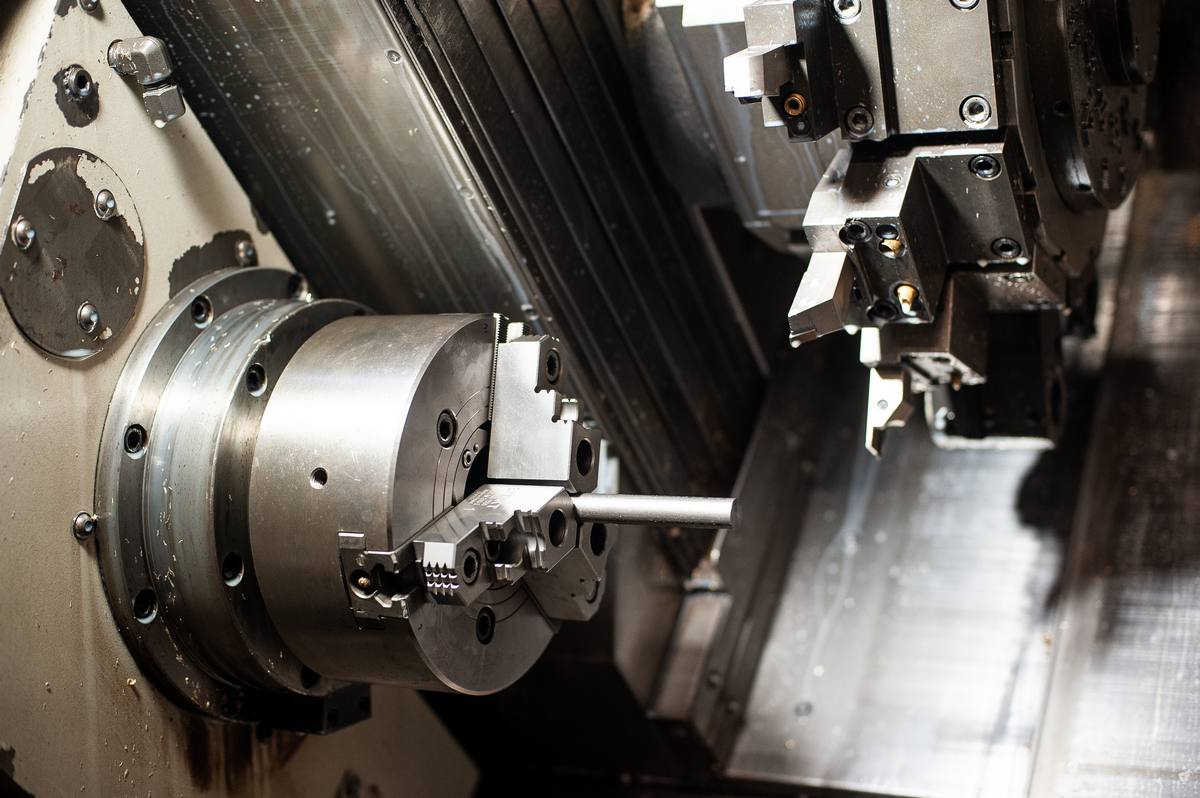

Токарный патрон — зажимное устройство, устанавливаемое на шпиндель станка для фиксации заготовок. Это ключевой элемент оснастки, обеспечивающий:
- Безопасность — предотвращение смещения детали при высоких скоростях;
- Точность — центрирование заготовки с погрешностью до 2 мкм;
- Универсальность — работа с деталями разной формы и размеров.
Конструкция:
- Корпус — изготавливается из чугуна (СЧ25) или стали 40Х;
- Кулачки — из инструментальной стали (Х12МФ, 9ХС) с твёрдостью 50–58 HRC;
- Механизм привода — спиральные пазы (для самоцентрирующихся) или винтовая передача (для независимых кулачков).
Классификация токарных патронов
1. Трёхкулачковые самоцентрирующиеся
Принцип работы: Кулачки синхронно сдвигаются по спиральным канавкам при вращении ключа. Характеристики:
- Точность: 5–15 мкм (класс Н по ГОСТ 2675-80);
- Максимальный диаметр заготовки: до 300 мм;
- Скорость зажима: 3–5 секунд (ручной привод). Применение: Серийное производство цилиндрических деталей (валы, втулки).
2. Четырёхкулачковые с независимой регулировкой
Особенности: Каждый кулачок регулируется отдельно винтом. Преимущества:
- Точность центрирования: ≤3 мкм (класс В);
- Возможность зажима асимметричных заготовок. Недостатки:
- Требуется 2–3 минуты на настройку;
- Необходимы навыки оператора. Пример использования: Обработка корпусов насосов с несимметричными фланцами.
3. Цанговые патроны
Конструкция: Упругая цанга сжимается в конусном отверстии при затягивании гайки. Параметры:
- Точность: 1–5 мкм (класс А);
- Диапазон диаметров: 1–50 мм (требуется набор цанг). Области применения: Тонкие прутки в автоматических линиях, прецизионные детали для медицины.
4. Специальные типы
- Двухкулачковые: Для крупногабаритных отливок (черновая обработка);
- Шестикулачковые: Фиксация тонкостенных деталей (корпуса подшипников);
- Гидравлические/пневматические: Автоматизация зажима в станках ЧПУ.
Ключевые параметры выбора
1. Класс точности (ГОСТ 2675-80, ISO 1193)
|
Класс |
Допустимое биение, мкм |
Применение |
|---|---|---|
|
А |
2–4 |
Авиакосмическая промышленность |
|
В |
4–6 |
Точные станки ЧПУ |
|
Н |
8–12 |
Универсальные токарные станки |
|
П/О |
12–25+ |
Черновая обработка |
2. Усилие зажима
Формула для расчёта: Fзаж=Pz⋅D⋅K2⋅f⋅d⋅nFзаж=2⋅f⋅d⋅nPz⋅D⋅K где:
- PzPz — тангенциальная сила резания (Н);
- DD — диаметр заготовки (м);
- KK — коэффициент запаса (1.5–3.0);
- ff — коэффициент трения (0.25–0.4);
- dd — диаметр контакта кулачка (м);
- nn — число кулачков.
Пример: Для стального вала Ø80 мм при Pz=1500Pz=1500 Н требуется усилие зажима на каждый кулачок: Fзаж=1500⋅0.08⋅22⋅0.3⋅0.06⋅3≈3800 Н (∼390 кгс).Fзаж=2⋅0.3⋅0.06⋅31500⋅0.08⋅2≈3800Н(∼390кгс).
3. Скоростные ограничения
Центробежная сила снижает эффективное усилие зажима:
- При 3000 об/мин для патрона Ø200 мм потеря усилия — 15–20%;
- Для скоростей >5000 об/мин используются балансированные патроны класса А с системой динамической стабилизации.
Материалы и технологии
- Корпуса: Чугун СЧ25 с виброгасящими свойствами или сталь 40Х для тяжелых условий;
- Кулачки: Износостойкие стали с нитридным покрытием (ресурс увеличивается на 40%);
- Инновации:
- Сборные кулачки — замена только изношенных вставок;
- Системы быстрой смены (например, Rohm RapidGrip) — замена за 10 секунд;
- Встроенные датчики — контроль усилия зажима и биения в реальном времени (патроны Schunk TANOS).
Эксплуатация и обслуживание
Правила установки
- Проверьте чистоту посадочного конуса шпинделя;
- Затягивайте крепёжные болты с моментом, указанным в паспорте (обычно 80–120 Н·м для патронов Ø160 мм);
- После монтажа протестируйте биение контрольной оправки.
График обслуживания
|
Периодичность |
Действия |
|---|---|
|
Ежесменно |
Очистка от стружки, проверка люфта |
|
Еженедельно |
Смазка направляющих (литиевая смазка NLGI 2) |
|
Каждые 500 часов |
Разборка, дефектоскопия корпуса и кулачков |
Типовые неисправности и решения
|
Проблема |
Причина |
Решение |
|---|---|---|
|
Радиальное биение >15 мкм |
Износ спиральных пазов |
Ремонт корпуса или замена |
|
Проскальзывание детали |
Масляные загрязнения |
Промывка кулачков, увеличение усилия |
|
Заедание механизма |
Коррозия в пазах |
Демонтаж, очистка, антикоррозийное покрытие |
Современные тренды
- Цифровизация:
- Патроны с IoT-датчиками (например, Emuge E-PowerChuck) передают данные в систему ЧПУ;
- Прогнозирование износа через анализ вибрации.
- Экологичность:
- Смазки на биооснове для пищевой промышленности;
- Перерабатываемые композитные корпуса.
- Гибридные решения:
- Комбинация гидравлического привода и магнитного зажима для алюминиевых заготовок.
Заключение
Выбор токарного патрона требует учёта:
- Точности обработки (класс по ГОСТ 2675-80);
- Типа производства (серийное — трёхкулачковые, единичное — четырёхкулачковые);
- Условий эксплуатации (скорость, нагрузка, агрессивная среда).
Рекомендации:
- Для станков ЧПУ используйте патроны с автоматическим приводом (гидравлика/пневматика);
- В условиях высокой запылённости используйте цанговые системы с защитными колпаками;
- Регулярно калибруйте патроны на контрольно-измерительных станках.
Современные патроны — это не просто механические устройства, а интеллектуальные системы, интегрированные в цифровые производственные цепочки. Их правильный выбор и обслуживание повышают точность обработки на 20–30% и снижают простои оборудования.
