Системы гидравлические что это: принцип работы, устройство и основные элементы

Гидравлические системы — это технические решения, в которых движение и усилие передаются с помощью жидкости. Такой принцип используется там, где нужно получить большую силу, плавное перемещение или точное управление механизмами. В отличие от чисто механических передач, гидравлика позволяет компактно передавать энергию к рабочему органу и создавать давление даже при значительных нагрузках.

Принцип работы такой системы можно объяснить просто: насос создает поток жидкости, а давление в системе передается по трубопроводам, шлангам и каналам к исполнительным устройствам. Насос преобразует механическую энергию двигателя в энергию гидравлической жидкости, после чего она приводит в действие цилиндры, гидромоторы, клапаны и другое оборудование.

Гидравлические системы используют в строительной, сельскохозяйственной, промышленной и транспортной технике. Например, они помогают поднимать грузы, перемещать ковш экскаватора, управлять прессами, приводить в движение станки и обеспечивать работу тяжелых машин. В основе таких решений лежит закон Паскаля: жидкая среда передает воздействие во всех направлениях, что позволяет получать необходимую силу на выходе.

Чтобы понимать устройство гидравлики, важно разобраться, из каких элементов она состоит, зачем нужен бак, как работает клапан, почему важна чистота жидкости и какие компоненты отвечают за безопасность. Далее разберем основные узлы, принцип действия и задачи, которые выполняют гидравлические цилиндры, насосы, фильтры и линии управления.

Что такое гидравлическая система простыми словами

Гидравлическая система — это набор устройств, которые передают силу и движение за счет рабочей жидкости. Если объяснять просто, внутри такой системы есть замкнутый или открытый контур: насос подает поток, давление передается по линиям, а исполнительный механизм выполняет полезную работу. Поэтому гидравлические решения применяют там, где нужно переместить тяжелую деталь, поднять груз, сдвинуть шток или повернуть рабочий узел.

Как это выглядит на практике

Представьте домкрат, пресс или стрелу экскаватора. Оператор задает команду, насос начинает подачу жидкости, а давление заставляет поршень двигаться внутри цилиндра. В результате небольшое управляющее действие превращается в большое усилие. Именно поэтому гидравлические механизмы способны работать с высокими нагрузками, сохраняя плавность и контроль перемещения.

Из чего складывается работа системы

В любой гидравлической схеме есть несколько обязательных процессов. Жидкость хранится в баке, проходит через фильтры, поступает к насосу, движется по трубам или шлангам, затем направляется к цилиндру, гидромотору или другому исполнительному устройству. Клапан регулирует направление потока, а предохранительный узел помогает не допустить опасного роста давления.

• Насос создает поток и обеспечивает подачу рабочей среды.
• Бак нужен для хранения запаса жидкости и ее возврата после рабочего цикла.
• Клапаны управляют направлением, скоростью и режимом работы.
• Цилиндр преобразует энергию потока в линейное перемещение.
• Фильтры защищают детали от загрязнения и помогают продлить срок службы оборудования.
• Почему жидкость так важна

Рабочая жидкость в гидравлике выполняет сразу несколько функций. Она передает усилие, смазывает детали, частично отводит тепло и помогает системе работать с минимальными потерями. Если жидкость загрязнена, перегрета или подобрана неправильно, техника может работать нестабильно: падает скорость, ухудшается управление, быстрее изнашиваются уплотнения и внутренние поверхности.

Где встречаются такие системы

Гидравлические системы широко используют в строительной технике, промышленных станках, прессах, подъемных механизмах, сельскохозяйственных машинах и транспортных средствах. Они подходят для задач, где требуется надежная передача усилия, компактная конструкция и возможность точного регулирования. Поэтому такие решения остаются востребованными в промышленности, производстве и обслуживании сложных механизмов.

Как работает гидравлическая система: основной принцип действия

Основной принцип работы гидравлической системы основан на том, что жидкость почти не сжимается и хорошо передает усилие внутри замкнутого контура. Когда насос подает поток жидкости в линию, в ней создается давление. Это воздействие передается дальше — к цилиндру, гидромотору или другому исполнительному механизму, который выполняет нужное действие.

Почему работает передача усилия

В основе гидравлики лежит закон Паскаля: если на жидкость в замкнутом объеме действует внешняя сила, она передается во все стороны одинаково. Благодаря этому небольшое усилие на одном участке может быть преобразовано в большую силу на другом участке. Поэтому гидравлические системы применяют там, где нужно поднимать грузы, перемещать тяжелые детали, управлять ковшом, стрелой, прессом или другим рабочим органом.

Последовательность работы

1. Двигатель приводит насос в действие. Насос начинает забирать рабочую среду из бака и направлять ее в магистраль.
2. Создается поток. Жидкость поступает по трубопроводам или шлангам к распределительным и регулирующим устройствам.
3. Формируется давление. Когда поток встречает сопротивление нагрузки, в системе возникает усилие, необходимое для выполнения работы.
4. Срабатывает исполнительный механизм. Цилиндр перемещает поршень и шток, а гидромотор может создавать вращение.
5. Жидкость возвращается обратно. После рабочего цикла она уходит в обратную линию, проходит через фильтр и снова попадает в бак.

Роль насоса, клапанов и цилиндра

Насос не поднимает груз напрямую. Его задача — создать движение рабочей жидкости. Клапаны направляют поток, регулируют скорость, ограничивают давление и защищают оборудование от перегрузки. Цилиндр или гидромотор уже преобразует энергию потока в механическое действие: линейное перемещение, подъем, поворот или вращение.

Что происходит при высоких нагрузках

Когда механизм сталкивается с сопротивлением, например при подъеме груза или сжатии материала в прессе, давление в системе растет. Если оно становится слишком высоким, срабатывает предохранительный клапан. Он сбрасывает часть потока или направляет его обратно, чтобы защитить насос, шланги, уплотнения и другие компоненты от повреждения.

Именно поэтому гидравлические системы требуют правильной настройки и регулярного обслуживания. Важно контролировать уровень жидкости, чистоту фильтров, состояние соединений и отсутствие утечек. При исправных узлах такая схема работает плавно, надежно и позволяет получать большое усилие при сравнительно компактной конструкции.

Из чего состоит гидравлическая система: насос, цилиндр, клапаны и трубопроводы

Гидравлическая система состоит из нескольких основных узлов, которые работают как единый контур. Каждый элемент выполняет свою задачу: один создает поток, другой направляет его, третий преобразует энергию в движение, а дополнительные устройства помогают поддерживать безопасность и стабильность работы. Если убрать хотя бы один важный компонент, схема не сможет нормально передавать усилие и управлять нагрузкой.

Насос: источник потока

Насос является одним из главных элементов гидравлики. Он забирает рабочую среду из резервуара и подает ее в линии под нужным напором. Сам по себе насос не создает полезное движение на рабочем органе, но именно он обеспечивает подачу, без которой не начнется процесс передачи энергии.

В зависимости от конструкции применяют шестеренные, поршневые и другие типы гидронасосов. Выбор зависит от производительности, рабочего режима, необходимой мощности, объема подачи и условий эксплуатации.

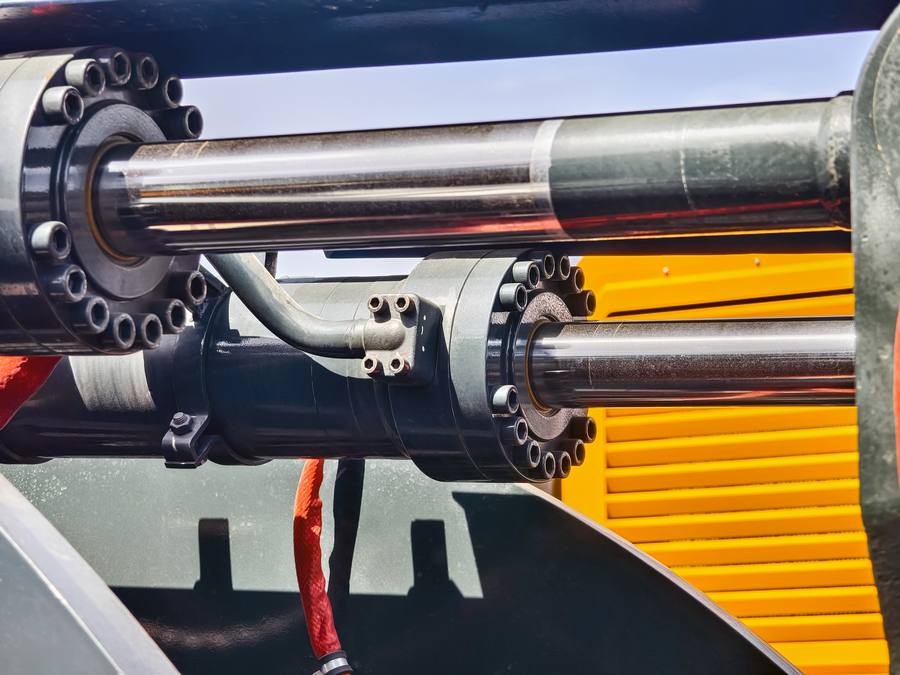

Гидроцилиндр: преобразование энергии в движение

Гидроцилиндр нужен для получения линейного перемещения. Когда поток поступает в полость цилиндра, поршень начинает двигаться, а шток передает усилие на рабочий механизм. Так работают подъемники, прессы, ковши, стрелы, домкраты и многие исполнительные устройства.

Гидравлические цилиндры могут отличаться размером, ходом штока, способом крепления, диаметром поршня и назначением. В одних механизмах требуется быстрый ход, в других — большая сила, в третьих — плавное и точное положение рабочего органа.

Клапаны и гидрораспределители

Клапаны управляют тем, куда пойдет поток и как будет работать механизм. Они могут открывать и закрывать линии, менять направление движения, ограничивать давление, регулировать скорость и защищать контур от перегрузки. В сложных установках для этого используют гидрораспределители, предохранительные и обратные клапаны.

Трубопроводы, шланги и соединения

Трубопроводы и шланги соединяют между собой насос, бак, клапаны, цилиндры и другие компоненты. Через них рабочая среда перемещается по контуру. Такие линии должны выдерживать нагрузку, вибрацию, температуру и воздействие масла, поэтому для них важно правильно подбирать материалы, диаметр, тип соединения и уплотнения.

Если соединения выполнены плохо, возможны утечки, падение производительности и загрязнение рабочей среды. Поэтому монтаж, проверка герметичности и регулярный осмотр линий — обязательная часть обслуживания.

Бак, фильтры и дополнительные элементы

Бак нужен для хранения запаса рабочей среды, ее охлаждения и возврата после цикла. Фильтры удаляют загрязнения, которые могут повредить насос, клапан, цилиндр или уплотнения. Также в состав гидравлических систем могут входить датчики, манометры, теплообменники, индикаторы уровня и другие средства контроля.

Чем сложнее оборудование, тем больше дополнительных элементов требуется для надежной работы. Они помогают контролировать температуру, чистоту, уровень рабочей среды, режим нагрузки и состояние отдельных узлов. Благодаря этому система работает стабильнее, а риск поломок становится ниже.

Какие бывают гидравлические системы и где они применяются

Гидравлические системы различаются по назначению, конструкции, способу управления и условиям эксплуатации. Одни устанавливают на станки и прессы, другие используют в строительной технике, транспортных средствах, подъемных механизмах и промышленном оборудовании. Выбор зависит от того, какую нагрузку нужно перемещать, какая требуется скорость работы и насколько точным должно быть управление.

Открытые и замкнутые системы

По схеме циркуляции рабочей среды выделяют открытый и замкнутый контур. В открытом контуре жидкость после прохождения через исполнительный механизм возвращается в бак. Такая схема часто встречается в подъемниках, прессах, станках и простых промышленных установках.

В замкнутом контуре поток жидкости движется между насосом и гидромотором почти без постоянного возврата в резервуар. Такой способ используют там, где нужно передавать мощность на привод вращения: например, в транспортных машинах, мобильной технике и отдельных приводах движения.

Стационарные и мобильные решения

Стационарные гидравлические станции обычно работают на одном месте: в цехе, на производственной линии, в составе пресса, станка или испытательной установки. Для них важны стабильность, ресурс, удобство обслуживания и возможность точной настройки рабочих параметров.

Мобильные гидравлические установки применяются там, где оборудование постоянно перемещается или работает в сложных условиях. Это экскаваторы, погрузчики, автокраны, сельскохозяйственные машины, коммунальная и дорожная техника. В таких случаях важны компактные размеры, надежность соединений, устойчивость к вибрациям и перепадам температур жидкости.

Основные области применения

По типу управления

Гидравлические приводы могут управляться вручную, механически, электрически или с помощью автоматических контроллеров. В простых схемах оператор открывает клапан рычагом. В более сложных решениях направление потока регулируют электромагнитные клапаны, датчики, электронные блоки и системы автоматизации.

• Ручное управление подходит для домкратов, небольших прессов и простых подъемных устройств.
• Электрогидравлическое управление используют в современной технике, где важны точность и повторяемость действий.
• Автоматическое управление применяют на производственных линиях, где нужно контролировать давление, положение штока и скорость перемещения.

От чего зависит выбор системы

При выборе учитывают нагрузку, рабочий ход, требуемую производительность, свойства жидкости, условия окружающей среды и доступное место для монтажа. Для тяжелых машин важна способность работать под высокой нагрузкой, для станков — точность, для мобильной техники — надежность и простота обслуживания.

Поэтому гидравлические системы нельзя подбирать только по одному параметру. Нужно смотреть на всю задачу: какой механизм будет приводиться в действие, как часто он работает, какие есть ограничения по размеру, температуре, режиму эксплуатации и качеству рабочей жидкости.

Какие преимущества и недостатки есть у гидравлических систем

Гидравлические системы ценят за способность создавать большое усилие при сравнительно компактных размерах оборудования. Они хорошо подходят для подъема грузов, перемещения рабочих органов, фиксации деталей, управления стрелами, ковшами, прессами и другими механизмами. При этом у таких решений есть не только преимущества, но и ограничения, которые важно учитывать при проектировании, эксплуатации и обслуживании.

Основные преимущества

• Большое усилие. Гидропривод позволяет поднимать тяжелые элементы, перемещать массивные детали и выполнять операции, где обычного механического привода может быть недостаточно.
• Плавное управление. Скорость и направление хода можно регулировать достаточно точно, поэтому оборудование работает без резких рывков.
• Компактность. При высокой мощности узлы могут занимать меньше места, чем некоторые механические или электрические решения с похожими возможностями.
• Гибкость компоновки. Насос, бак, цилиндр, клапаны и линии можно размещать в разных частях машины, соединяя их трубами или шлангами.
• Надежность при правильном обслуживании. Если контролировать чистоту жидкости, состояние фильтров и герметичность соединений, система способна долго работать под нагрузкой.

Возможные недостатки

Главный минус связан с тем, что работа зависит от состояния рабочей среды и герметичности контура. Если появляются утечки, загрязнения или перегрев жидкости, снижается точность управления, увеличивается износ деталей и растет риск отказа. Также для стабильной работы нужно следить за уплотнениями, шлангами, уровнем масла и состоянием фильтров.

Когда гидравлика особенно выгодна

Такие решения выбирают, когда нужно получить большую силу, плавное перемещение и надежную работу в тяжелых условиях. Поэтому они широко применяются в строительной технике, прессовом оборудовании, подъемниках, станках, сельскохозяйственных машинах и промышленных установках.

Если же для производства важны повышенная чистота, минимальное обслуживание или работа с небольшими нагрузками, иногда выгоднее рассмотреть электрические, механические или пневматические приводы. Выбор зависит от условий работы, требуемого усилия, точности, стоимости обслуживания и доступного места для установки.

Что учитывать перед выбором

1. Какая нагрузка будет действовать на исполнительный механизм.
2. Какой ход, скорость и точность перемещения требуются.
3. В каких условиях будет работать оборудование: температура, пыль, вибрация, влажность.
4. Насколько доступными будут обслуживание, ремонт и замена расходных элементов.
5. Какие требования предъявляются к безопасности, надежности и производительности.

В итоге гидравлические приводы хорошо подходят для задач, где нужна высокая сила, управляемое движение и устойчивость к тяжелым режимам. Но для надежной эксплуатации важно правильно подобрать компоненты, следить за состоянием жидкости и регулярно проверять основные узлы системы.

Заключение

Гидравлические системы применяют там, где нужно передать большое усилие, обеспечить плавное движение и сохранить точность управления под нагрузкой. Их используют в строительной технике, промышленном оборудовании, подъемниках, прессах, станках, сельскохозяйственных машинах и транспортных механизмах. Основная идея проста: насос создает поток рабочей жидкости, давление передается по контуру, а исполнительный механизм выполняет нужное действие.

Надежность такой системы зависит не только от насоса или цилиндра. Важно учитывать состояние рабочей жидкости, герметичность соединений, чистоту фильтров, исправность клапанов, шлангов, уплотнений и других элементов. Если в рабочую среду попадают загрязнения, растет износ деталей, снижается точность управления и увеличивается риск отказа оборудования.

Краткие выводы

Что проверить перед выбором оборудования

1. Какую задачу должна выполнять система: подъем, фиксацию, перемещение, сжатие или вращение.
2. Какая нагрузка будет действовать на исполнительный механизм.
3. Какие параметры важны: давление, расход, скорость, ход штока, температура и тип рабочей жидкости.
4. В каких условиях будет работать оборудование: в помещении, на улице, при пыли, вибрации, влажности или перепадах температуры.
5. Насколько удобно будет обслуживать систему, менять фильтры, проверять соединения и контролировать уровень жидкости.

Гидравлика особенно эффективна в задачах, где требуется большая сила при сравнительно компактной конструкции. Но такая система должна быть правильно спроектирована, настроена и обслужена. Чем точнее подобраны компоненты и чем лучше контролируется состояние рабочей жидкости, тем стабильнее работает оборудование и тем меньше риск простоев.

Итог простой: гидравлическая система — это надежный способ передать усилие и управлять движением, если нагрузка, рабочая среда, давление и условия эксплуатации заранее учтены. При грамотном подборе и регулярной проверке такие решения долго работают в тяжелых режимах и помогают выполнять задачи, с которыми обычный механический привод справляется хуже.
