Шариковый подшипник: конструкция, виды, применение и выбор для промышленного оборудования

Шариковый подшипник — это один из самых распространённых и универсальных типов подшипников, применяемых в промышленности, бытовой технике, автомобилях и многих других устройствах. Он предназначен для восприятия радиальных и осевых нагрузок при вращении вала и трения. В этой статье мы подробно разберём, что такое шариковый подшипник, каковы его принципы работы, виды, основные характеристики и правила выбора для различных сфер применения.

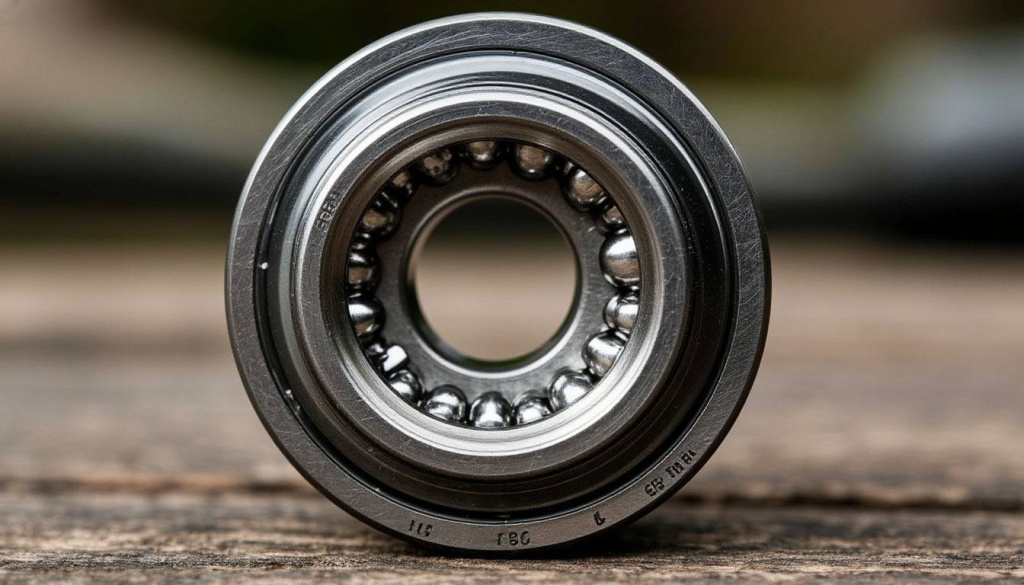

Что такое шариковый подшипник

Шариковый подшипник — это роторный элемент качения, состоящий из четырех основных деталей:

• внутреннее кольцо — крепится на валу и вращается вместе с ним;
• наружное кольцо остается неподвижным и крепится в корпусе;
• шарики (тела качения) — расположены между кольцами и создают качение с низким уровнем трения;
• сепаратор (держатель) — удерживает шарики на заданном расстоянии друг от друга.

Шарики катятся в специальных дорожках (желобах) внутреннего и наружного колец, обеспечивая качение вместо скольжения. Это позволяет значительно снизить потребление энергии и потери на трение. Подшипники шарикового типа используются в разных областях благодаря своей универсальности, надежности и относительно низкой стоимости.

Основные параметры и характеристики шариковых подшипников

Каждый шариковый подшипник обладает рядом технических характеристик, которые необходимо знать и учитывать при выборе оборудования.

Основные параметры:

• внутренний диаметр (d) — диаметр отверстия, через который проходит вал;
• наружный диаметр (D) — внешний диаметр подшипника, определяющий размер корпуса;
• ширина (B) — расстояние между кольцами;
• количество шариков — обычно от 4 до 20 в зависимости от типа подшипника;
• размер шариков — диаметр каждого шарика, измеряется в миллиметрах;
• радиальный люфт (зазор) — небольшой зазор между кольцами и шариками, предназначенный для смазки и теплового расширения;
• преднагрузка — предварительная нагрузка, вызывающая определенный зазор для точных систем;
• номинальная динамическая грузоподъемность — максимальная радиальная нагрузка, которую подшипник может выдержать;
• номинальная статическая грузоподъемность — нагрузка, которую подшипник может удерживать в неподвижном состоянии.

Основные типы шариковых подшипников

Существует множество шариковых подшипников, предназначенных для разных целей и условий эксплуатации.

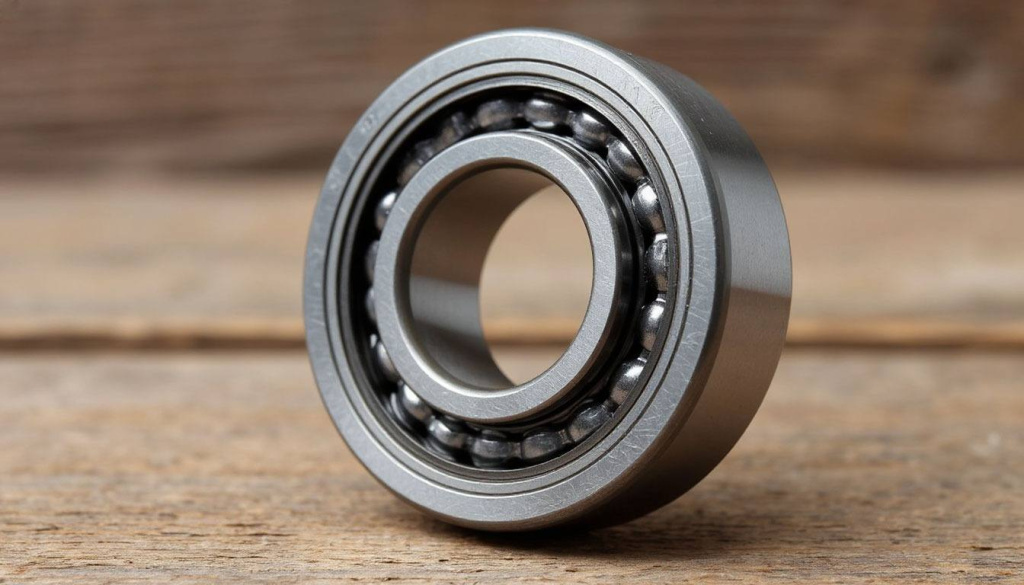

1. Однорядные радиальные шариковые подшипники.

Это самый распространённый тип. Однорядные подшипники имеют один ряд шариков и расположены в корпусе для восприятия радиальных нагрузок (нагрузки, направленные перпендикулярно оси вала).

Характеристики:

• простая конструкция и доступная цена;
• хорошее соотношение размера и грузоподъемности;
• универсальное применение;
• необходимо учитывать осевую нагрузку.

Применение:

• электродвигатели всех типов;
• насосы и компрессоры;
• вентиляторы и кондиционеры;
• прядильные машины и текстильное оборудование;
• автомобильные узлы.

Серии по ГОСТ и ISO:

• 6000 серия — легкие подшипники;
• 6200 серия — средние подшипники;
• 6300 серия — тяжелые подшипники.

2. Двухрядные шариковые подшипники.

Двухрядные подшипники имеют два ряда шариков и могут воспринимать большую радиальную нагрузку, в отличие от однорядных.

Характеристики:

• дают более высокую грузоподъемность;
• лучше однорядных при эквивалентных размерах;
• сложнее в обслуживании;
• выше стоимость.

Применение:

• редукторы и мультипликаторы;
• промышленные станки и машины;
• горное оборудование;
• судовые механизмы.

3. Радиально-упорные шариковые подшипники.

Эти подшипники конструктивно разработаны таким образом, чтобы воспринимать как радиальные, так и осевые нагрузки. Угол контакта обычно составляет 15°, 25° или 40°.

Характеристики:

• способны воспринимать осевые нагрузки в одном направлении;
• требуют парной установки для восприятия осевых нагрузок в двух направлениях;
• более высокие точность и стоимость.

Применение:

• шпиндели станков;
• автомобильные ступицы;
• прецизионные механизмы;
• воздушные компрессоры.

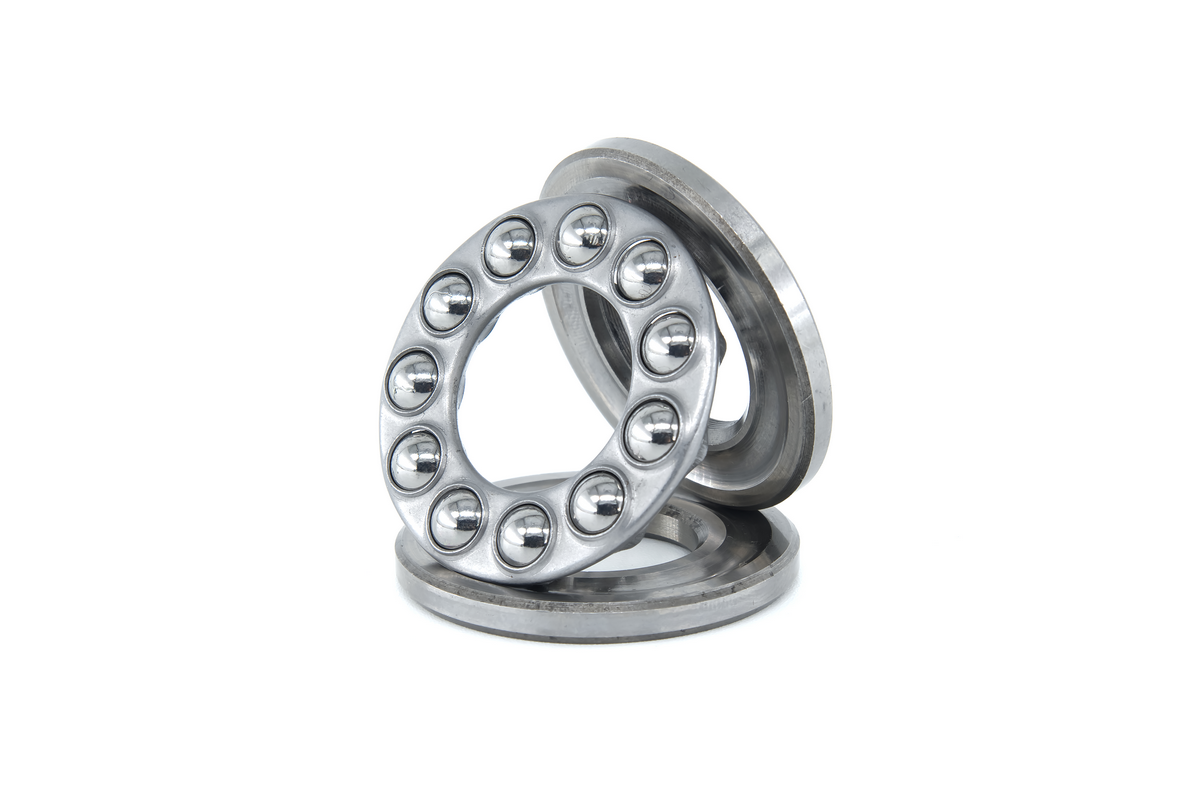

4. Упорные шариковые подшипники.

Упорные подшипники предназначены для восприятия нагрузок, направленных вдоль оси вала (осевые нагрузки).

Типы:

• однорядные упорные — воспринимают нагрузку в одном направлении;
• двусторонние упоры — воспринимают нагрузку в обоих направлениях.

Применение:

• вертикальные валы турбин и насосов;
• редукторы с вертикальными осями;

буровое оборудование.

5. Сферические шариковые подшипники (самоустанавливающиеся)

Сферические подшипники имеют изогнутую внутреннюю дорожку наружных колец, позволяющую подшипнику самостоятельно компенсироваться при перекосах вала.

Характеристики:

• способны выдерживать значительные углы перекоса (обычно до 3°);
• хорошо воспринимают радиальные нагрузки;
• помогают компенсировать небольшие ошибки установки.

Применение:

• сельскохозяйственное оборудование;
• редукторы и муфты;
• конвейеры и механизмы.

6. Комбинированные шариковые подшипники.

Это подшипники, сочетающие свойства разных типов для решения особых задач.

Примеры:

• радиально-упорные с уплотнениями — предотвращают попадание пыли и грязи;
• открытые подшипники — без защиты, легче в смазке;
• с защитными шайбами — металлические или пластиковые шайбы с двух сторон.

Материалы и конструктивные особенности

Шариковые подшипники изготавливаются из высокопрочных материалов, обеспечивающих надежную работу в условиях высокого спроса.

Материалы для колец и шариков:

• хромистая сталь ШХ15 — самый распространённый материал;
• нержавеющая сталь — для применения в агрессивных средах и при высоких температурах;
• керамика (Si₃N₄) — для высокоскоростных механизмов;
• стальные штампованные сепараторы — обеспечивают прочность;
• латунные сепараторы — для высокоскоростных узлов;
• полиамидные сепараторы — облегченные конструкции.

Уплотнения и защита:

• открытые — без защиты, требуется регулярная смазка;
• с металлическими шайбами ​​(Z, ZZ) — защита с одной или двух сторон;
• с резиновыми уплотнениями (RS, 2RS) — хорошая защита от пыли и грязи;
• контактные уплотнения — максимальная защита при небольшом увеличении трения.

Как выбрать подходящий шариковый подшипник

При выборе подшипника необходимо учитывать множество факторов, чтобы обеспечить надежную и долговечную работу механизма.

Основные критерии выбора:

1.    Тип нагрузки:

• радиальные нагрузки — выбирайте радиальные или радиально-упорные подшипники;
• особые нагрузки — используйте упорные подшипники;
• комбинированные нагрузки — радиально-упорные подшипники.

2.    Величина нагрузки:

• сравните величину нагрузки с номинальной динамической грузоподъемностью подшипника;
• запас прочности должен составлять минимум 1,5-2 раза от фактической нагрузки.

3.    Скорость вращения:

• для более высоких скоростей выбирайте облегченные подшипники с малым количеством шариков;
• используйте полиамидные сепараторы вместо стальных;
• при очень высоких скоростях используйте керамические подшипники.

4.    Размеры и параметры:

• внутренний диаметр должен соответствовать диаметру вала;
• наружный диаметр — соответствует корпусу;
• ширина — совместима с конструкционным узлом.

5.    Условия эксплуатации:

• температура: нержавеющая сталь для высоких температур, стандартная сталь ШХ15 до +120°С;
• влажность и коррозия: выбирайте подшипники из нержавеющей стали или с защитными уплотнениями;
• пыль и грязь: используйте подшипники с резиновыми уплотнениями или контактными уплотнениями;
• вибрация: подходят подшипники с увеличенным зазором.

6.    Точность и допуски:

• ГОСТ 520-2011 определяет пять классов точности: П0 (обычная), П6, П5, П4, П2 (высокая);
• для стандартных применений воспользуйтесь P0;
• для прецизионных узлов (шпиндели, приборы) — П5 или П4.

7.    Смазка:

• смазка жиром — для низко- и среднеоборотных узлов;
• масляная смазка — для высокооборотных и работающих при высоких температурах;
• без смазки (сухое трение) — в особых случаях с использованием тефлоновых сепараторов.

8.    Производитель и качество:

• подшипники от известных производителей: SKF, FAG, NSK, INA, TIMKEN;
• соответствие стандартам ГОСТ и ISO;
• необходимость проверки наличия сертификатов качества.

Основные производители и серии подшипников

На современном рынке представлены подшипники от различных производителей. Каждый из них имеет свои стандартные серии и обозначения.

Ведущие мировые производители:

• SKF — шведская компания, один из крупнейших производителей;
• FAG (Schaeffler Group) — немецкий производитель, высочайшее качество;
• NSK — японская компания;
• INA (Schaeffler Group) — специализируется на роликовых и шариковых подшипниках;
• TIMKEN — американский производитель, специализируется на конических подшипниках.

Российские производители:

• ВНИИШ — ведущий производитель в России;
• ВПЗ — вологодский завод подшипников;
• СПЗ — самарский завод подшипников.

Стандартные серии шариковых подшипников (ISO):

Применение шариковых подшипников в различных отраслях

Шариковые подшипники используются во всех отраслях промышленности благодаря своей универсальности и надежности.

Промышленное применение:

• электромашины: электродвигатели, генераторы, редукторы;
• текстильное оборудование: веретёнца, вальцы, катушки;
• станки: шпиндельные узлы, направляющие;
• насосы и компрессоры: роторные узлы, валы;
• горное оборудование: конвейеры, дробилки, экскаваторы.

Автомобильное приложение:

• ступицы передних и задних колес;
• генераторы и стартеры;
• коробки передач;
• водяные насосы.

Бытовая техника:

• стиральные машины (барабаны);
• холодильники (вентиляторы);
• микроволновые печи;
• пылесосы.

Другие сферы:

• авиационные двигатели и системы;
• медицинское оборудование;
• офисная техника;
• спортивное оборудование.

Техническое обслуживание и эксплуатация

Для обеспечения длительного срока службы подшипников необходимо правильное обслуживание и эксплуатация.

Рекомендации:

• регулярная смазка — лучше использовать рекомендованные производителем подшипника смазочные материалы;
• контроль зазора — проверяйте радиальный люфт, он не должен быть чрезмерным;
• удаление загрязнений — регулярно очищайте подшипники от пыли и грязи;
• контроль вибрации — повышенная вибрация может привести к ускоренному износу;
• контроль температуры — перегрев подшипника может вызвать отказ;
• правильная установка — неправильная установка может привести к преждевременному выходу из строя.

Заказ шариковых подшипников в компании ТТК

Компания ТТК специализируется на поставке высокопрочных шариковых подшипников от ведущих мировых производителей. Мы предлагаем:

• широкий ассортимент — все виды и размеры шариковых подшипников;
• конкурентные цены — благодаря прямому сотрудничеству с производителями;
• оперативная поставка — в сжатые сроки доставим необходимое оборудование;
• техническая помощь — наши специалисты помогут правильно выбрать подшипник;
• гарантия качества — все товары соответствуют стандартам ГОСТ и ISO.

Основные преимущества шариковых подшипников

1. Низкий коэффициент трения — минимальные потери энергии.
2. Универсальность — применяются в большинстве сфер.
3. Надежность — долгий срок службы при правильном уходе.
4. Доступность — широкий выбор размеров и типов.
5. Стоимость — достаточно выгодная по сравнению с подшипниками других типов.
6. Простота установки — стандартизированные размеры, которые облегчают монтаж.

Заключение

Шариковый подшипник — это основополагающий элемент современного промышленного оборудования, автомобилей и бытовой техники. Правильный выбор подшипника, соответствующий условиям эксплуатации и характеру применения обеспечивает надежную и бесперебойную работу механизма.

Компания ТТК предоставляет полный спектр услуг по поставке высокопрочных шариковых подшипников от ведущих мировых производителей. Наши менеджеры готовы помочь вам правильно выбрать необходимое оборудование и обеспечить оперативные поставки качественных товаров. Обратитесь к нам сегодня, и мы подберем оптимальное решение для ваших задач!
