Краткий ответ
- Рабочее расстояние датчика — это дистанция между чувствительной поверхностью и объектом, при которой датчик должен устойчиво выполнять заданную функцию.
- Номинальная дальность из маркировки или каталога получена при оговорённых условиях и со стандартной мишенью. Она не всегда равна дистанции в реальной установке.
- Для монтажа ориентируются на гарантированный или рекомендованный диапазон из документации конкретной модели и проверяют систему с реальным объектом.
В паспорте датчика может быть указано 10 мм, но это ещё не означает, что любой объект будет стабильно обнаруживаться ровно на расстоянии 10 мм. На фактическую точку срабатывания влияют материал и размер цели, способ её приближения, монтаж, температура, питание, загрязнение и разброс характеристик конкретного экземпляра.
Ниже разберём, что такое рабочее расстояние датчика, чем номинальная дальность отличается от реальной и какой запас оставить при установке.
Что называют рабочим расстоянием датчика

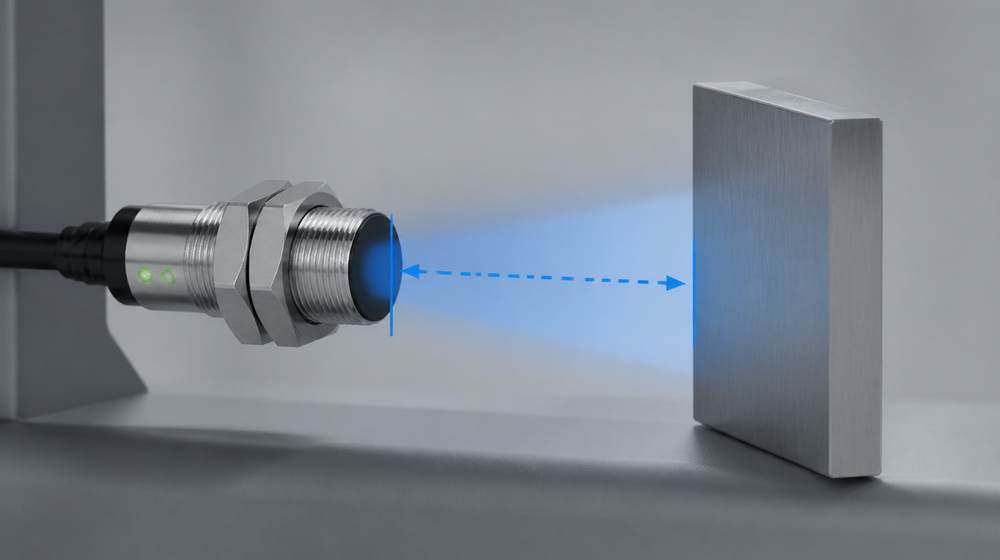

Рабочее расстояние — это расстояние от заданной производителем опорной поверхности датчика до объекта, при котором выход датчика меняет состояние или измерение остаётся достоверным. Для бесконтактного выключателя это обычно точка включения при приближении цели. Для измерительного датчика корректнее говорить о рабочем диапазоне — интервале, внутри которого нормируются точность и другие характеристики.
Определение всегда связано с условиями испытания. Производитель указывает:
- от какой поверхности отсчитывается расстояние;
- какая мишень использовалась;
- как объект двигался относительно датчика;
- при каких температуре и напряжении проводилось измерение;
- относится ли значение к включению, отключению или гарантированной работе.
Поэтому сравнивать две модели только по одному числу в миллиметрах нельзя. Сначала нужно проверить, одинаковый ли смысл заложен в параметр.
Термины в русских каталогах переводят по-разному: «номинальное расстояние срабатывания», «дальность обнаружения», «рабочая дистанция», «установочное расстояние». Надёжнее сверяться с обозначением параметра и примечаниями в паспорте конкретной модели.
Номинальная и реальная дальность: в чём разница
Для индуктивных датчиков приближения удобно использовать обозначения, связанные с IEC/EN 60947-5-2. Они показывают, как от каталожного значения переходят к безопасной монтажной дистанции.
|
Параметр |
Обозначение |
Что означает |
Как использовать |
|---|---|---|---|
|
Номинальное расстояние срабатывания |
sn |
Условное значение для классификации датчика; не учитывает производственный разброс и внешние воздействия |
Для первичного сравнения моделей |
|
Реальное расстояние срабатывания |
sr |
Значение конкретного экземпляра при заданных температуре, напряжении и монтаже |
Для контроля экземпляра в нормированных условиях |
|
Полезное расстояние срабатывания |
su |
Значение с учётом допустимого диапазона температуры и напряжения |
Для оценки поведения в пределах паспортных условий |
|
Гарантированное расстояние срабатывания |
sa |
Зона, внутри которой изготовитель гарантирует обнаружение стандартной цели при оговорённых условиях |
Для выбора устойчивой рабочей точки |
Для типового индуктивного датчика Pepperl+Fuchs приводит соотношения 0,9 × sn ≤ sr ≤ 1,1 × sn, 0,9 × sr ≤ su ≤ 1,1 × sr и 0 < sa ≤ 0,81 × sn. Это не универсальная формула для любого датчика: применять её можно только там, где производитель ссылается на соответствующий стандарт и определения.
Например, при sn = 10 мм верхняя граница гарантированной зоны по такому правилу составит 8,1 мм. Реальную установочную дистанцию выбирают не по рекламному максимуму 10 мм, а внутри гарантированной зоны и с учётом собственной механической погрешности узла.
Компания OMRON использует близкое практическое понятие set distance — установочное расстояние, обеспечивающее устойчивую работу с учётом температуры и напряжения. В справочных материалах производителя оно часто составляет примерно 70–80% от номинальной дальности, но точное значение следует брать из спецификации выбранной модели.
Почему датчик срабатывает ближе, чем указано в каталоге
Материал объекта
Индуктивный датчик обычно нормируют по стандартной металлической мишени. Для цветных металлов дальность многих моделей уменьшается. Коэффициент зависит от принципа работы и исполнения датчика, поэтому его берут из диаграммы или таблицы correction factor производителя, а не назначают на глаз.
Ёмкостные датчики реагируют на диэлектрические свойства объекта и окружающей среды. Влага, налипание продукта и изменение состава материала способны заметно сместить порог.
Для оптического датчика важны отражательная способность, цвет, прозрачность, форма поверхности и геометрия луча. Светлая матовая тестовая мишень и тёмная глянцевая деталь могут обнаруживаться на разных расстояниях.
Размер и форма цели
Номинальная дальность определяется со стандартным объектом заданного размера и материала. Если реальная деталь меньше активной зоны, имеет отверстия, криволинейную поверхность или проходит краем, сигнал может стать слабее, а точка срабатывания — нестабильнее.
Направление и скорость движения

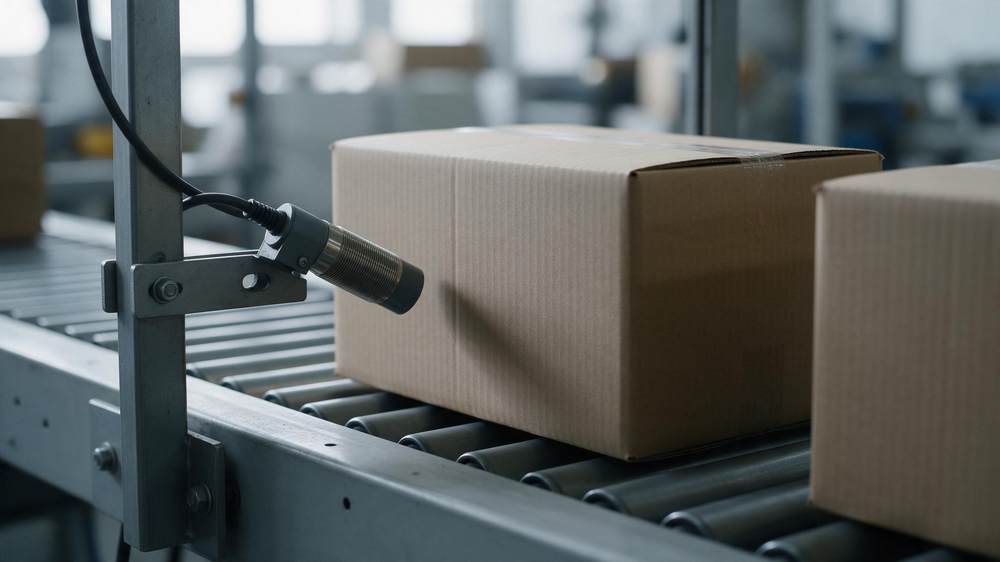

Осевое приближение к чувствительной поверхности и боковой проход через зону обнаружения дают разную геометрию переключения. На быстро движущемся конвейере дополнительно учитывают время отклика: пока электроника меняет состояние, объект успевает пройти некоторое расстояние.
Монтаж и соседние предметы
Для утапливаемых и неутапливаемых индуктивных моделей различаются требования к свободной зоне вокруг чувствительной поверхности. Металл рядом с неутапливаемым датчиком способен изменить поле. Слишком близко расположенные однотипные датчики могут влиять друг на друга. Минимальные монтажные интервалы нужно брать из руководства производителя.
Температура и напряжение питания
Электронные компоненты и чувствительный элемент меняют характеристики при нагреве и охлаждении. Отклонение напряжения в допустимом диапазоне тоже может смещать точку переключения. Именно поэтому гарантированный диапазон уже номинального.
Загрязнение и условия среды
Пыль на оптике, металлическая стружка у индуктивного датчика, конденсат, масло и вибрация меняют реальные условия обнаружения. Степень защиты корпуса сама по себе не гарантирует неизменность чувствительной зоны: она говорит о защите оболочки, а не отменяет необходимость очистки и испытаний.
Гистерезис и повторяемость
Точка отключения обычно не совпадает с точкой включения. Разность между ними называют гистерезисом, или дифференциальным ходом. Он предотвращает частое переключение выхода, когда объект находится около порога и немного вибрирует.
Повторяемость показывает, насколько близко датчик воспроизводит точку срабатывания при повторных измерениях в одинаковых условиях. Даже хорошая повторяемость не означает, что фактическая точка равна номинальной: датчик может стабильно переключаться на своей дистанции, отличающейся от sn в пределах допуска.
При проектировании полезно разнести три величины:
- гарантированную зону обнаружения;
- возможное смещение детали и датчика;
- гистерезис и динамическую погрешность процесса.
Если эти интервалы накладываются на границу срабатывания, система будет давать случайные пропуски или лишние импульсы.
Как выбрать рабочую дистанцию
- Определите объект. Зафиксируйте материал, минимальный размер, форму, ориентацию, скорость и возможный разброс положения цели.
- Уточните смысл паспортного параметра. Найдите в документации обозначение дальности, стандартную мишень, допуск, гарантированный диапазон, гистерезис и повторяемость.
- Учтите условия установки. Проверьте температуру, питание, вибрацию, загрязнение, окружающий металл, взаимное влияние датчиков и требования к монтажу.
- Назначьте дистанцию с запасом. Разместите объект внутри гарантированной или рекомендованной рабочей зоны, оставив запас на механические допуски узла.
- Испытайте реальную систему. Проверьте несколько датчиков и деталей в крайних допустимых положениях, после прогрева и при рабочих режимах оборудования.
Не следует выбирать расстояние так, чтобы деталь проходила ровно по паспортной границе. Чем ближе рабочая точка к порогу, тем сильнее на результат влияют небольшие смещения, температура и загрязнение.
Пример расчёта монтажного запаса
Предположим, индуктивный датчик имеет номинальную дальность sn = 8 мм, а документация ограничивает гарантированное расстояние значением 0,81 × sn.
- Верхняя граница гарантированной зоны: `8 × 0,81 = 6,48 мм`.
- Возможное удаление детали из-за механического допуска: `0,7 мм`.
- Дополнительный технологический запас: `0,5 мм`.
- Предварительная установочная дистанция: не более `6,48 − 0,7 − 0,5 = 5,28 мм`.
Такой расчёт — отправная точка, а не замена паспорта и испытаний. Если реальная цель отличается от стандартной по материалу или размеру, сначала применяют данные производителя для этой цели, а затем закладывают механический запас.
Как измерить реальную дальность срабатывания

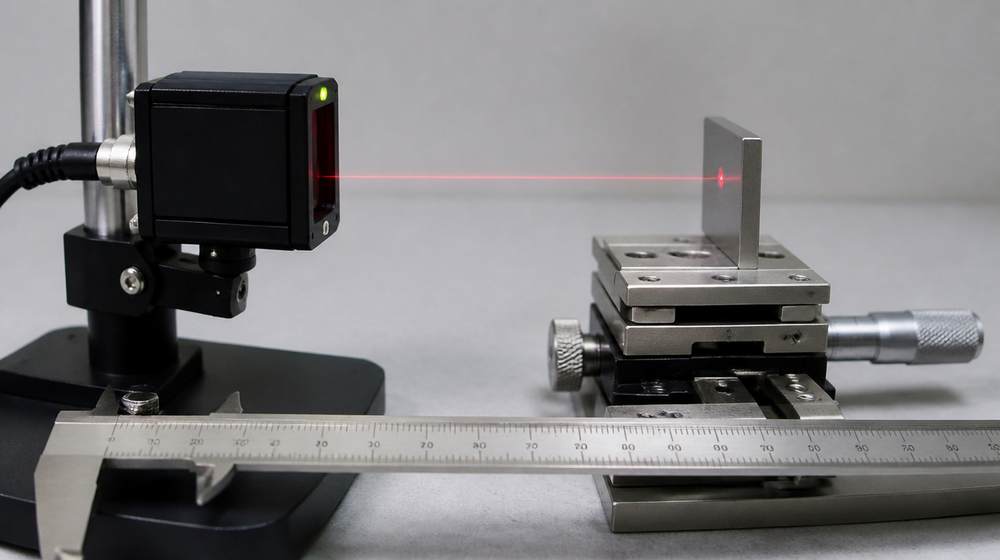

Для приёмочного теста закрепите датчик и реальную деталь так, чтобы перемещение происходило по рабочей траектории. Используйте линейку, штангенциркуль, микрометрический столик или другой инструмент с подходящей точностью.
Порядок проверки:
- подайте номинальное питание и дождитесь рабочего температурного режима;
- перемещайте объект к датчику с одной и той же стороны;
- отметьте положение включения;
- отведите объект и отметьте положение отключения;
- повторите цикл несколько раз;
- проведите проверку для минимального и максимального положения детали;
- при критичной функции повторите тест на границах допустимых температуры и напряжения.
Измерять нужно не только максимальную дальность единичного срабатывания, но и зону, в которой переключение повторяется устойчиво. Для быстрого процесса отдельно проверьте работу на штатной скорости.
Частые ошибки
- Принимать `sn` за гарантированное расстояние до любой цели.
- Проверять датчик отвёрткой, хотя в машине он должен видеть маленькую пластину или другой материал.
- Не учитывать разницу между включением и отключением.
- Устанавливать чувствительную поверхность вплотную к окружающему металлу без проверки требований к монтажу.
- Сравнивать дальность разных принципов обнаружения без учёта тестовой мишени.
- Настраивать систему в чистом цехе и не оставлять запас на пыль, масло или конденсат.
- Оценивать только статическое срабатывание, когда объект в работе движется быстро.
Вывод
Рабочее расстояние датчика — не одно абстрактное число, а параметр, связанный с мишенью, условиями испытания и допустимыми отклонениями. Номинальная дальность помогает сравнить модели, но монтажную точку выбирают внутри гарантированной зоны. Для надёжной автоматики нужно изучить паспорт, учесть реальный объект и среду, оставить запас и подтвердить результат испытанием на оборудовании.
