Контроль нагрузки двигателя: основные способы измерения и защиты электродвигателя

Введение

Контроль нагрузки двигателя нужен для того, чтобы вовремя замечать перегрузку, перегрев и другие отклонения в работе привода. Один из самых доступных способов — следить за величиной потребляемого тока: при росте механической нагрузки электрические параметры обычно меняются, и по этим изменениям можно оценить состояние электродвигателя без остановки оборудования.

Для контроля нагрузки применяют измерительные приборы, датчики, преобразователи, амперметры и электронные устройства защиты. В промышленных установках часто используют реле контроля, которое сравнивает текущие значения с заданными параметрами и при необходимости формирует сигнал предупреждения или отключения. Такое реле может контролировать не только уровень тока, но и состояние фаз, напряжение питания, последовательность подключения и другие параметры электрической цепи.

Особенно важен контроль нагрузки двигателя при работе насосов, вентиляторов, компрессоров, конвейеров, редукторов и других механизмов с переменной нагрузкой. Для оборудования переменного тока могут дополнительно применяться частотные преобразователи, устройства плавного пуска и автоматические выключатели. Они помогают обеспечить безопасный режим работы, ограничить перегрузки во время запуска и снизить вероятность повреждения обмоток электродвигателя.

Выбор способа измерения зависит от мощности привода, условий эксплуатации и задач системы управления. В простых установках достаточно контролировать потребляемый ток, а на более сложных объектах дополнительно анализируют температуру, напряжение, частоту вращения, мощность и сигналы от датчиков. Такой комплексный подход позволяет точнее оценивать нагрузку и своевременно реагировать на аварийные изменения.

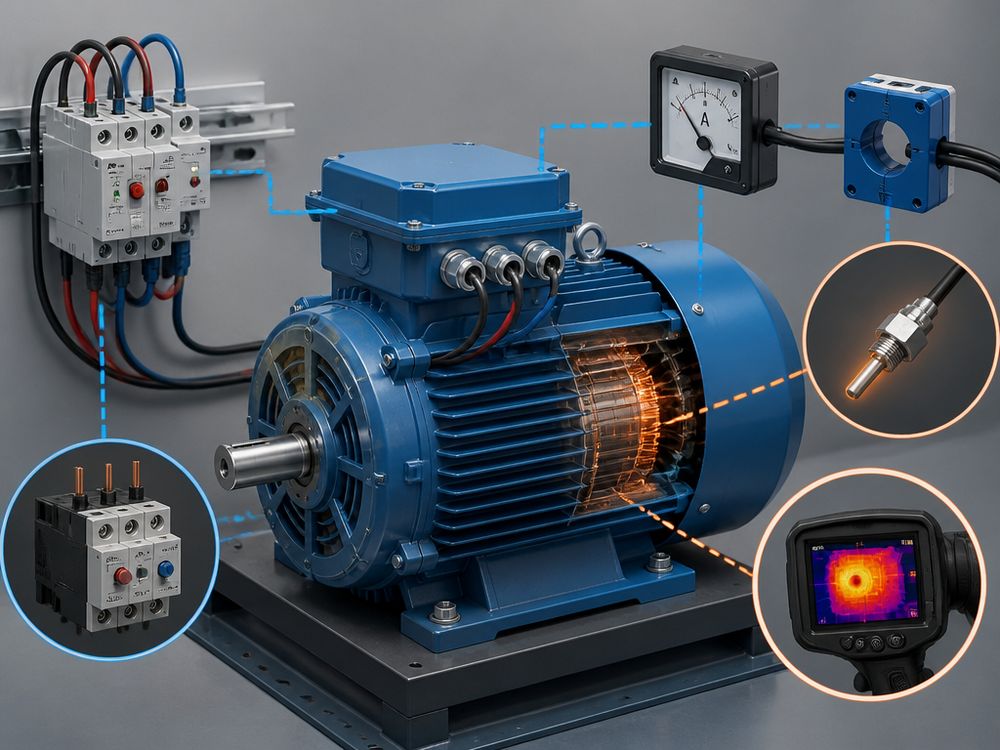

Как определить нагрузку электродвигателя по току, мощности и температуре

Нагрузку электродвигателя лучше оценивать сразу по нескольким параметрам. Потребляемый ток показывает, насколько интенсивно двигатель нагружен в данный момент, мощность помогает оценить фактическое потребление энергии, а температура позволяет обнаружить перегрев, который может возникать даже при отсутствии кратковременной перегрузки. Совместный контроль этих показателей дает более точную картину, чем измерение только одного параметра.

Контроль по потребляемому току

Один из наиболее простых способов — сравнить фактическое значение тока с номинальным, указанным на шильдике или в технической документации. При увеличении механической нагрузки потребление обычно растет. Если величина тока длительное время превышает допустимое значение, это может указывать на перегрузку механизма, заклинивание, неисправность привода или нарушение режима питания.

Для измерения используют амперметры, трансформаторы тока, электронные датчики и реле контроля нагрузки. В трехфазных установках желательно проверять каждую фазу, поскольку значительный перекос значений также может указывать на неисправность.

Оценка нагрузки по мощности

Контроль мощности позволяет точнее определить, сколько электрической энергии фактически потребляет привод. Этот способ особенно полезен для оборудования, у которого нагрузка заметно меняется во время рабочего цикла. Измерительные приборы и преобразователи могут передавать данные в систему управления, где информация сравнивается с установленными пределами.

При анализе важно учитывать не только максимальную мощность, но и продолжительность работы в повышенном режиме. Кратковременный рост при пуске считается нормальным, тогда как продолжительное превышение расчетных параметров требует проверки оборудования.

Контроль температуры

Перегрев часто становится следствием длительной перегрузки электродвигателя, недостаточного охлаждения, повреждения обмоток или слишком частых запусков. Температуру контролируют встроенными термодатчиками, термопарами или внешними измерительными устройствами. В некоторых схемах сигнал от датчика поступает на электронное реле, которое формирует предупреждение или выполняет отключение.

Почему лучше контролировать несколько параметров

Одного измерения тока не всегда достаточно для точной диагностики. Например, температура может повышаться из-за загрязнения вентилятора или высокой температуры окружающей среды, даже если электрическая нагрузка остается допустимой. Поэтому для ответственного оборудования используют комплексный контроль нагрузки двигателя, при котором одновременно оцениваются электрические и тепловые показатели.

Если параметры выходят за установленные пределы, реле контроля может передать сигнал в систему автоматики, включить сигнализацию или остановить привод. Такой подход позволяет обнаружить опасный режим работы до того, как он приведет к повреждению электродвигателя или связанного с ним механизма.

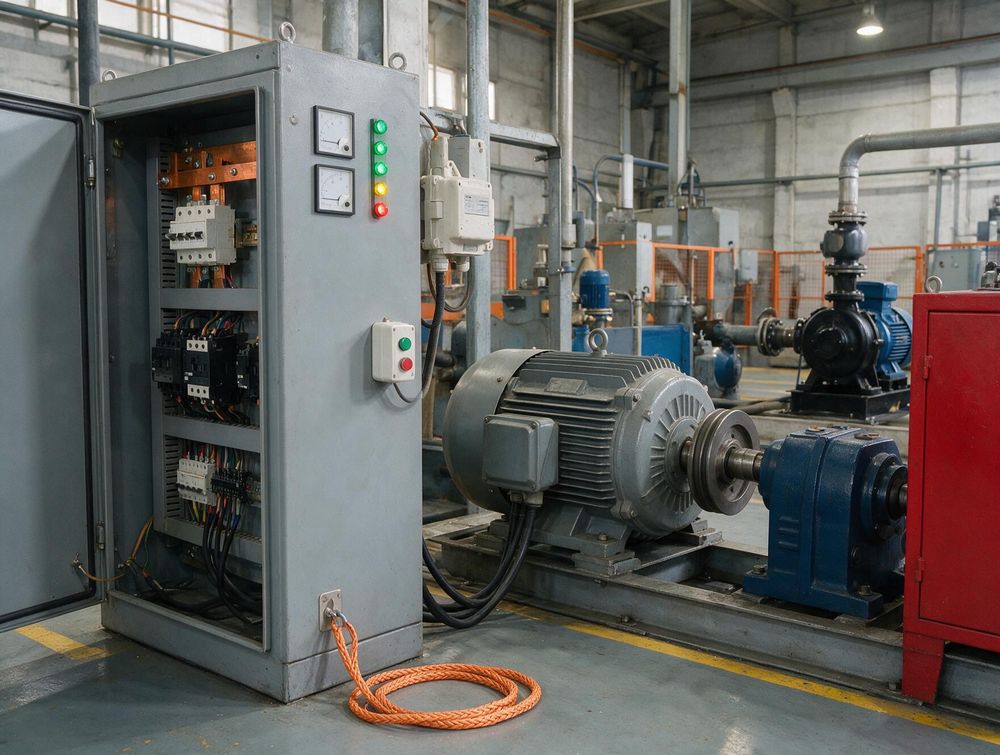

Какие способы контроля нагрузки двигателя используют на практике

На практике способ контроля выбирают с учетом мощности оборудования, характера нагрузки и требований к автоматизации. Для простых механизмов достаточно измерения потребляемого тока, а на ответственных промышленных установках одновременно отслеживают несколько параметров: мощность, температуру, состояние фаз, скорость вращения и продолжительность перегрузки. Такой подход позволяет быстрее заметить отклонение и определить его причину.

Контроль по величине потребляемого тока

Самый распространенный вариант — измерение тока в цепи питания. При увеличении механической нагрузки потребление электродвигателя обычно возрастает. Полученное значение сравнивают с номинальными характеристиками, указанными производителем. Если превышение сохраняется дольше допустимого времени, система может сформировать сигнал предупреждения или выполнить отключение.

Для автоматизации применяют реле контроля нагрузки, амперметры, измерительные трансформаторы и электронные преобразователи. Реле контроля может иметь регулируемый порог срабатывания и задержку по времени, что помогает отличать нормальный пусковой скачок от продолжительной перегрузки.

Контроль мощности

Измерение мощности полезно там, где по одному значению тока сложно точно определить фактическую нагрузку. Электронный прибор оценивает электрические параметры двигателя и передает результаты в блок управления. Такой способ используют на насосах, компрессорах, конвейерах и другом оборудовании, где изменение нагрузки связано с технологическим процессом.

Контроль мощности позволяет обнаруживать не только перегрузку, но и необычно низкую нагрузку. Например, для насоса снижение потребления может быть связано с работой без необходимого количества жидкости, а для приводного механизма — с обрывом передачи или отсутствием рабочего сопротивления.

Применение реле и устройств защиты

Реле контроля нагрузки двигателя используется как самостоятельное устройство или как часть общей схемы автоматики. Оно получает измерительный сигнал и сравнивает его с установленными пределами. При выходе параметра за допустимый диапазон реле может включить сигнализацию, передать команду контроллеру или разомкнуть цепь управления.

Контроль с помощью частотного преобразователя

Современные частотные преобразователи способны не только регулировать скорость, но и отслеживать параметры электродвигателя. В зависимости от модели на экране или через интерфейс управления можно контролировать ток, мощность, частоту, напряжение и аварийные события. При превышении заданных значений преобразователь ограничивает режим работы или останавливает привод.

Для оборудования с тяжелым запуском дополнительно используют устройства плавного пуска. Они уменьшают пусковые токи и механические нагрузки, благодаря чему запуск происходит более плавно и снижается нагрузка на электрическую сеть и приводной механизм.

Какой способ выбрать

• для простого контроля перегрузки подходит измерение потребляемого тока;
• для механизмов с переменной технологической нагрузкой полезен контроль мощности;
• для защиты от длительного перегрева нужны температурные датчики;
• для регулируемого привода удобно использовать функции частотного преобразователя;
• для комплексной защиты несколько способов объединяют в одной системе управления.

Наиболее надежный результат дает сочетание электрических и температурных измерений. В этом случае реле или другой защитный модуль реагирует не на один случайный показатель, а на реальное изменение режима работы. Это помогает своевременно остановить оборудование и снизить риск повреждения электродвигателя.

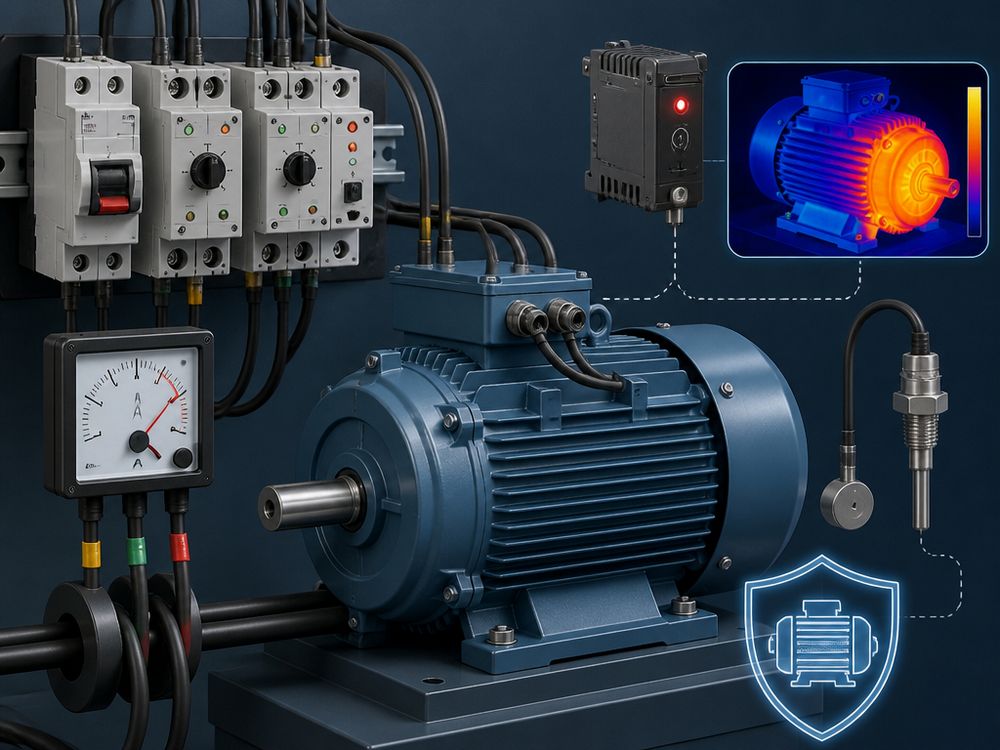

Как защитить электродвигатель от перегрузки и перегрева

Защита электродвигателя должна учитывать как электрическую перегрузку, так и повышение температуры. Продолжительная работа с током выше допустимого приводит к дополнительному нагреву обмоток, ускоряет старение изоляции и сокращает ресурс оборудования. Поэтому в схеме защиты обычно используют несколько устройств, которые контролируют разные причины аварийного режима.

Защита от перегрузки по току

Один из основных способов — контролировать величину рабочего тока и сравнивать ее с номинальным значением. Для этой задачи применяют тепловые и электронные реле, автоматические выключатели и специализированные устройства защиты. Если превышение сохраняется дольше заданного времени, реле отключает цепь управления и останавливает привод.

Важно учитывать, что кратковременное увеличение тока во время запуска является нормальным явлением. Поэтому настройка должна позволять электродвигателю пройти пусковой режим, но своевременно реагировать на длительную перегрузку. Для механизмов с тяжелым запуском могут дополнительно применяться устройства плавного пуска или частотные преобразователи.

Защита от перегрева

Повышение температуры не всегда связано только с ростом тока. Причиной могут быть неисправность вентилятора, загрязнение корпуса, слишком высокая температура окружающей среды, частые пуски или нарушение охлаждения. Для прямого контроля используют термодатчики, встроенные в обмотки или установленные в других критических точках двигателя.

Сигнал от датчика может поступать на электронное реле или контроллер. При достижении предельной температуры система формирует предупреждение либо выполняет аварийное отключение. Такой способ особенно полезен для оборудования, которое работает продолжительное время или эксплуатируется при переменной нагрузке.

Какие устройства применяют для защиты

Почему одной защиты недостаточно

Для надежной защиты двигателя обычно используют несколько устройств с разными функциями. Автоматический выключатель защищает электрическую цепь от короткого замыкания и значительных сверхтоков, а реле перегрузки реагирует на длительное превышение допустимой нагрузки. Контроль только потребляемого тока, в свою очередь, не всегда позволяет вовремя обнаружить проблемы с охлаждением.

Поэтому для ответственных установок используют комплексную схему:

• контроль величины рабочего тока;
• защита от короткого замыкания;
• контроль температуры обмоток;
• проверка наличия и симметрии фаз;
• контроль времени запуска и продолжительности перегрузки;
• автоматическое отключение при достижении аварийных значений.

Как правильно настроить защиту

Порог реле выбирают с учетом номинальных характеристик электродвигателя, режима работы и особенностей приводимого механизма. Завышать допустимый уровень тока только для того, чтобы избежать частых отключений, не следует: при такой настройке защита может не сработать при реальной перегрузке. Слишком низкий порог, наоборот, приводит к необоснованным остановкам оборудования.

Правильно подобранные устройства защиты позволяют контролировать состояние привода на протяжении всего рабочего цикла. Сочетание контроля тока, температуры и параметров питания помогает своевременно остановить механизм при опасном режиме и снизить вероятность повреждения обмоток, подшипников и других элементов оборудования.

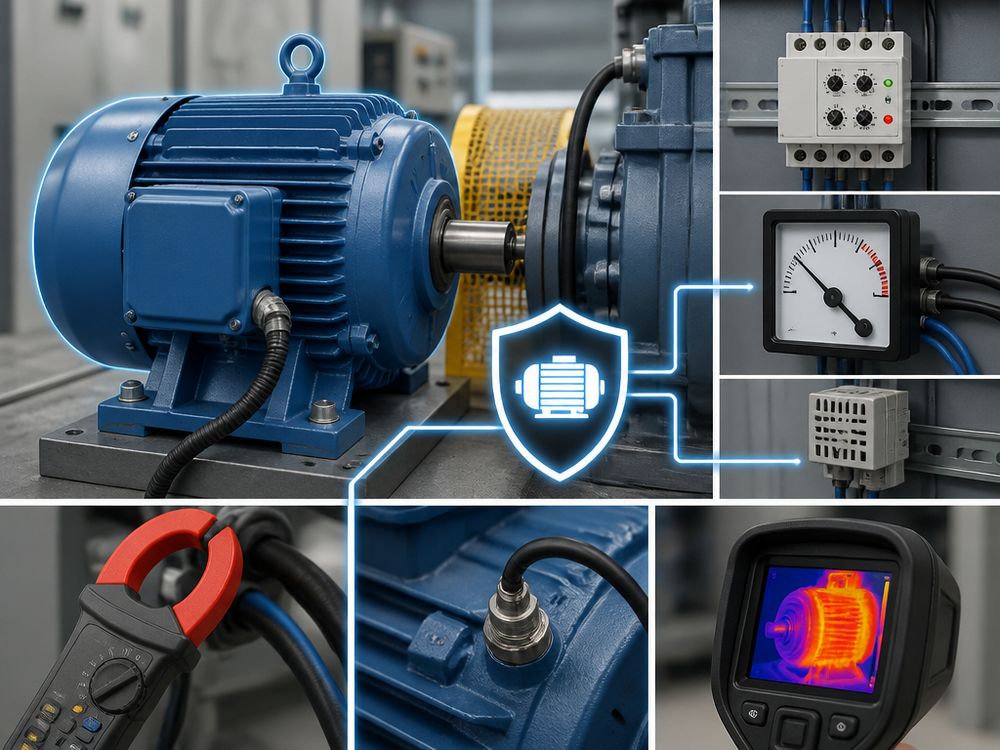

Какие признаки указывают на перегрузку двигателя и когда требуется отключение

Перегрузка двигателя не всегда приводит к мгновенной остановке оборудования. Часто привод продолжает работать, но его параметры постепенно выходят за нормальные пределы. Наиболее заметные признаки — рост потребляемого тока, повышение температуры корпуса, снижение скорости вращения, появление постороннего шума или вибрации. Если такие изменения сохраняются продолжительное время, необходимо проверить привод и связанный с ним механизм.

Основные признаки перегрузки

• Повышенное потребление. Длительное превышение номинального значения тока указывает на то, что двигатель работает с повышенной нагрузкой.
• Перегрев. Корпус и обмотки нагреваются сильнее обычного, особенно при продолжительной работе.
• Снижение скорости. Вал вращается медленнее, механизм хуже справляется с заданной операцией.
• Необычный шум и вибрация. Причиной могут быть механическое сопротивление, износ подшипников, заклинивание или неправильная работа приводного оборудования.
• Частые срабатывания защиты. Повторяющиеся остановки могут указывать на постоянную перегрузку или неисправность электрической части.

• Когда двигатель нужно отключить

Отключение требуется, если рабочие параметры достигают значений, при которых дальнейшая эксплуатация может привести к повреждению электродвигателя. Особенно опасны продолжительное превышение допустимой нагрузки, резкий перегрев, заклинивание вала, потеря одной из фаз и выраженный дисбаланс питания.

Как автоматика определяет аварийный режим

В автоматизированной схеме реле сравнивает измеряемые показатели с заданными порогами. Чтобы кратковременный скачок пускового тока не приводил к ненужной остановке, для некоторых режимов задают выдержку времени. Если превышение сохраняется дольше допустимого интервала, реле передает команду на отключение или формирует аварийный сигнал.

Что проверить после срабатывания защиты

1. Убедиться, что вал и приводимый механизм свободно вращаются.
2. Проверить состояние кабеля, контактов и фаз питания.
3. Осмотреть систему охлаждения и вентиляционные отверстия.
4. Проверить фактическую механическую нагрузку.
5. Сравнить настройки защитных устройств с техническими характеристиками двигателя.

После аварийного отключения не следует сразу выполнять повторный запуск, не выяснив причину. Если перегрузка возникла из-за заклинивания, повреждения механизма или нарушения питания, новый пуск способен усугубить повреждения. Сначала нужно устранить неисправность, проверить основные параметры и только после этого возвращать оборудование в работу.

Заключение

Контроль нагрузки электродвигателя помогает своевременно замечать отклонения в работе привода, снижать риск перегрева и предотвращать аварийные остановки. Для асинхронного двигателя особенно важно учитывать величину тока, изменение напряжения, температуру и характер механической нагрузки. Если параметры выходят за заданные пределы, система защиты должна сформировать сигнал предупреждения или остановить оборудование.

На практике наиболее надежный принцип — использовать несколько независимых способов контроля. Измерение тока показывает текущую нагрузку, контроль напряжения помогает обнаружить проблемы питающей сети, а температурные датчики позволяют выявить перегрев даже тогда, когда электрические показатели еще остаются в допустимых пределах.

Что важно учитывать в системе контроля

В простых установках для контроля могут применяться реле, амперметры и температурные датчики. На более сложных объектах измерительные устройства объединяют с контроллерами, частотными преобразователями и системой управления. При выходе параметров за допустимые пределы автоматика может включить сигнализацию или выполнить аварийное отключение.

Перед вводом системы в эксплуатацию важно проверить правильность подключения, настройки защитных устройств, состояние кабелей и контактов, работу охлаждения и соответствие порогов срабатывания техническим характеристикам двигателя. Особое внимание следует уделять условиям эксплуатации и режиму работы оборудования.

Система индикации также помогает быстрее выявлять неисправности. Сигнальная лампа, светосигнальная колонна или панель оператора может сообщать о перегрузке, остановке, нарушении питания или готовности оборудования к запуску.

Контроль нагрузки двигателя — это не один прибор, а комплекс мер, который обеспечивает защиту привода, стабильность технологического процесса и снижение количества аварийных остановок. Для надежной работы важно правильно подобрать средства измерения, задать пороги срабатывания, обеспечить контроль тока, температуры и напряжения и регулярно проверять состояние оборудования.

Грамотно настроенная система позволяет увеличить ресурс двигателя, повысить эффективность эксплуатации и своевременно выявлять опасные режимы. При выборе оборудования необходимо учитывать мощность, условия работы, особенности механизма и требования безопасности. Такой подход помогает сделать работу электрического привода более стабильной и снизить риск дорогостоящего ремонта и внепланового простоя.
