Клапан предохранительный это: принцип работы, устройство и для чего он нужен

Предохранительные клапаны — это специальные устройства, предназначенные для защиты оборудования и трубопроводов от опасного повышения давления в системе. Их основной принцип действия заключается в автоматическом открытии проходного сечения при превышении установленного значения. После этого часть рабочей среды сбрасывается, а при снижении давления клапан возвращается в закрытое положение.

Таким образом обеспечивается безопасная работа оборудования и предотвращаются повреждения отдельных элементов конструкции.

Предохранительные клапаны используются:

• в промышленности;
• в системах отопления;
• в паровых и водогрейных котлах;
• в резервуарах;
• в насосных установках;
• на трубопроводах;
• на других технологических объектах.

Они подходят для работы с водой и другими жидкостями, паром, воздухом и различными газами. В зависимости от условий эксплуатации применяют пружинные, рычажно-грузовые и другие исполнения, которые отличаются конструкцией, характеристиками и способом регулировки.

Главная задача такого устройства — своевременно реагировать на повышение давления и выполнять контролируемый сброс рабочей среды. При достижении заданного значения клапан открывается и через проходное сечение отводит необходимый объем жидкости, пара или газа. После снижения давления затвор возвращается в закрытое положение.

Благодаря этому давление в системе остается в допустимых пределах, а оборудование продолжает работать без риска аварии.

Современные предохранительные устройства имеют разные размеры, способы соединения, варианты монтажа и диапазоны рабочих характеристик. Они устанавливаются на сосудах, трубопроводах и другом оборудовании, где требуется надежная защита от избыточного давления.

При правильном выборе модели, соблюдении требований производителя и своевременной проверке предохранительные клапаны обеспечивают высокий уровень безопасности, длительный срок эксплуатации и стабильную работу инженерных систем.

Что такое предохранительный клапан и для чего он нужен

Предохранительный клапан — это элемент трубопроводной арматуры, который автоматически защищает оборудование от опасного повышения давления.

Его задача заключается в том, чтобы своевременно открыть проходное сечение при достижении установленного значения и выпустить часть рабочей среды. После того как параметры возвращаются к норме, устройство закрывается и продолжает работать в штатном режиме.

Предохранительные клапаны применяются:

• в системах отопления;
• в системах водоснабжения;
• в паровых установках;
• на технологических линиях;
• в резервуарах;
• в котлах;
• на насосных станциях;
• в другом оборудовании, работающем под давлением.

Они позволяют избежать разрушения трубопроводов, повреждения сосудов, выхода из строя отдельных узлов и возникновения аварийных ситуаций.

Для чего нужен предохранительный клапан

Главная функция устройства — обеспечить безопасность оборудования при превышении допустимого рабочего давления.

Если по каким-либо причинам давление начинает увеличиваться, клапан автоматически срабатывает и выполняет контролируемый сброс рабочей среды. Благодаря этому система остается защищенной даже при резких изменениях режима работы.

Предохранительный клапан:

• предотвращает образование опасного избыточного давления;
• защищает трубопроводы, сосуды и оборудование от повреждений;
• снижает вероятность аварийной остановки технологического процесса;
• поддерживает безопасные условия эксплуатации;
• не требует постоянного участия оператора во время работы.

Какую задачу выполняет устройство

Предохранительные клапаны относятся к автоматическим защитным устройствам. Они не регулируют рабочие параметры постоянно, а вступают в работу только тогда, когда давление выходит за установленный предел.

После открытия часть жидкости, пара или газа удаляется через выпускной патрубок, благодаря чему давление постепенно снижается до безопасного уровня.

Такой принцип позволяет использовать устройство практически во всех инженерных системах, где существует вероятность превышения допустимого давления. Именно поэтому предохранительные клапаны являются обязательным элементом многих промышленных и коммунальных объектов.

Где применяются предохранительные клапаны

Почему установка предохранительного клапана обязательна

Во многих системах повышение давления может произойти из-за нагрева рабочей среды, неисправности оборудования, перекрытия потока или других факторов.

Если не обеспечить своевременный сброс, нагрузка на элементы конструкции будет постоянно увеличиваться. В результате возможно повреждение корпуса, соединений, запорных элементов и других деталей.

Именно поэтому предохранительные клапаны устанавливаются в соответствии с требованиями нормативной документации и рекомендациями производителя.

Правильно подобранное устройство:

• обеспечивает надежную защиту оборудования;
• продлевает срок его службы;
• помогает поддерживать безопасную работу всей системы.

Как работает предохранительный клапан: принцип действия и момент срабатывания

Работа предохранительного клапана основана на простом механическом принципе. Пока давление находится в пределах установленного значения, запорный элемент плотно прижат к седлу.

Как только давление в системе начинает превышать допустимый уровень, возникающее усилие становится больше силы пружины или груза. После этого клапан открывается и выполняет сброс части рабочей среды.

Благодаря этому предотвращается опасное повышение давления и обеспечивается защита оборудования.

Основной принцип действия

Большинство современных предохранительных клапанов работают автоматически и не требуют участия оператора.

Во время нормальной эксплуатации запорный орган находится в закрытом положении. Давление рабочей среды воздействует на затвор, однако удерживающий механизм препятствует его открытию.

Когда давление достигает заранее настроенного значения, сила воздействия становится достаточной для перемещения золотника или тарелки клапана.

После открытия часть жидкости, газа или пара выходит через выпускной патрубок. Это приводит к снижению давления до безопасного уровня.

Когда параметры возвращаются к рабочему диапазону, пружина вновь прижимает запорный элемент к седлу, и клапан герметично закрывается.

Что происходит при срабатывании

1. Давление внутри системы постепенно увеличивается.
2. Воздействие рабочей среды начинает превышать усилие удерживающего механизма.
3. Предохранительный клапан открывается.
4. Происходит контролируемый сброс избыточной среды.
5. Давление снижается до установленного уровня.
6. Запорный элемент возвращается в исходное положение, и клапан закрывается.

Какие элементы обеспечивают работу

• Корпус — объединяет все детали и выдерживает рабочие нагрузки.
• Пружина или грузовой механизм — удерживает запорный элемент до достижения настроенного давления.
• Запорный элемент — открывает и перекрывает проход рабочей среды.
• Седло — обеспечивает герметичное закрытие клапана.
• Регулировочный винт — используется для настройки давления срабатывания.

От чего зависит момент срабатывания

Предохранительные клапаны открываются при достижении заранее установленного давления.

На точность срабатывания влияют:

• правильность регулировки;
• характеристики пружины;
• температура рабочей среды;
• конструкция устройства;
• условия эксплуатации;
• диаметр проходного сечения;
• пропускная способность;
• правильность монтажа.

Если настройки выполнены неверно, клапан может открываться раньше необходимого момента или, наоборот, срабатывать с опозданием.

Поэтому регулировку выполняют в соответствии с требованиями производителя и технической документацией.

Почему важно своевременное открытие клапана

Даже кратковременное превышение допустимого давления способно привести к повреждению:

• трубопроводов;
• резервуаров;
• котлов;
• насосов;
• трубопроводной арматуры;
• других элементов системы.

Именно поэтому предохранительные клапаны относятся к обязательным защитным устройствам во многих инженерных системах.

Они автоматически поддерживают безопасный режим работы, предотвращают разрушение оборудования и снижают вероятность возникновения аварийной ситуации.

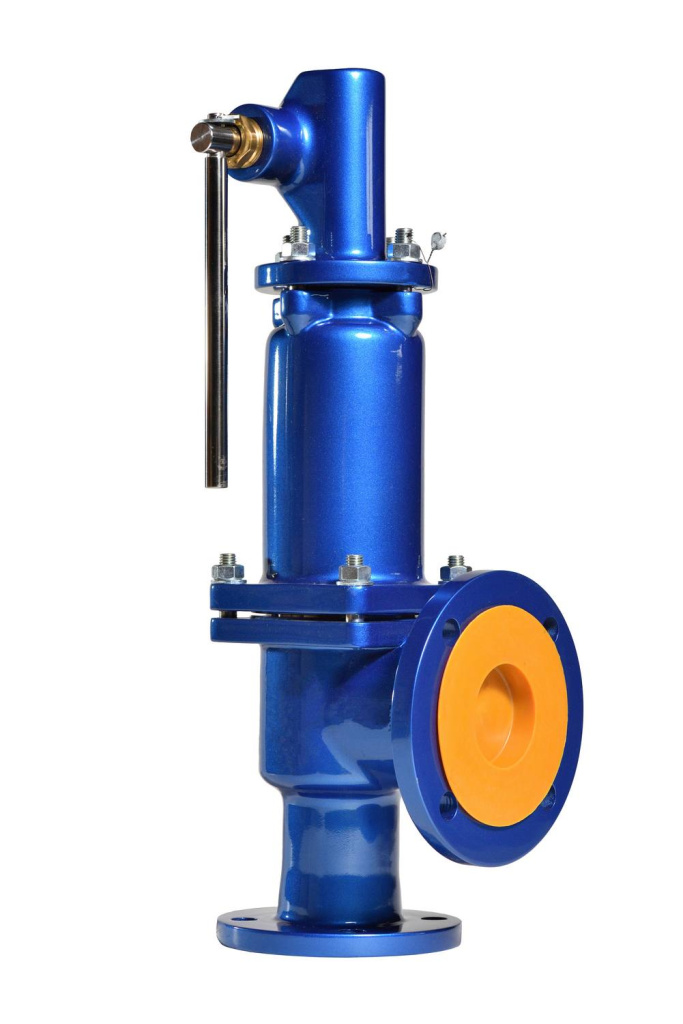

Из чего состоит предохранительный клапан: устройство и основные элементы

Несмотря на различия между моделями, большинство предохранительных клапанов имеют схожую конструкцию.

Каждый элемент выполняет определенную функцию, а совместная работа всех деталей обеспечивает своевременное открытие клапана при превышении допустимого давления и его герметичное закрытие после нормализации параметров.

Именно благодаря такому устройству предохранительные клапаны надежно защищают оборудование, трубопроводы и сосуды от аварийных ситуаций.

Основные элементы конструкции

Конструкция предохранительного клапана может включать:

• корпус;
• запорный орган;
• седло;
• пружину или рычажно-грузовой механизм;
• регулировочный винт;
• шток;
• выпускной патрубок.

В зависимости от назначения устройства некоторые модели дополнительно оснащаются уплотнительными элементами, защитной крышкой, продувочной системой или присоединительными фланцами.

Как взаимодействуют элементы клапана

Во время нормальной работы давление рабочей среды воздействует на запорный элемент снизу, однако пружина удерживает его в закрытом положении.

Когда усилие, возникающее при повышении давления, становится больше усилия пружины, золотник начинает подниматься. Между запорным элементом и седлом появляется проходное сечение, через которое часть среды выходит наружу или в специальную линию сброса.

После уменьшения давления пружина возвращает золотник на место, и клапан вновь становится герметичным.

Такой цикл может повторяться многократно без участия оператора при условии правильной настройки и соблюдения требований эксплуатации.

Какие материалы применяются

Предохранительные клапаны изготавливают из материалов, соответствующих условиям эксплуатации. Наиболее распространены корпуса из стали, нержавеющей стали, чугуна и латуни.

Уплотнения подбирают с учетом температуры, рабочей среды и химической стойкости.

• Углеродистая сталь — для большинства промышленных объектов.
• Нержавеющая сталь — для агрессивных сред и повышенных требований к коррозионной стойкости.
• Латунь — для инженерных систем водоснабжения и отопления.
• Специальные сплавы — для высоких температур и сложных условий эксплуатации.

Чем отличаются различные конструкции

В зависимости от области применения используют пружинные и рычажно-грузовые предохранительные клапаны.

Пружинные модели отличаются компактными размерами, удобством монтажа и простотой регулировки.

Рычажно-грузовые конструкции применяются преимущественно на крупных промышленных установках и оборудовании с трубопроводами большого диаметра. Необходимая пропускная способность и параметры настройки в каждом случае определяются расчетом.

Также существуют полноподъемные и пропорциональные клапаны.

Полноподъемные модели быстро открываются практически на полный ход и эффективно выполняют сброс большого объема рабочей среды.

Пропорциональные клапаны открываются постепенно, поэтому подходят для систем, где необходимо плавное снижение давления без резких изменений режима работы.

Почему важно качество конструкции

Даже незначительные дефекты корпуса, седла, штока или уплотнений способны повлиять на точность срабатывания.

Поэтому при выборе оборудования важно учитывать:

• качество изготовления;
• соответствие требованиям производителя;
• характеристики рабочей среды;
• условия эксплуатации.

Правильно подобранные предохранительные клапаны обеспечивают надежную защиту оборудования, стабильную работу системы и длительный срок службы всех элементов трубопроводной арматуры.

Какие бывают предохранительные клапаны и где они применяются

Предохранительные клапаны выпускаются в нескольких конструктивных исполнениях.

Они отличаются:

• способом создания удерживающего усилия;
• характером открытия;
• пропускной способностью;
• вариантом присоединения;
• областью применения.

Выбор конкретной модели зависит от параметров рабочей среды, рабочего давления, требований к безопасности и особенностей оборудования.

Основные виды предохранительных клапанов

Классификация по способу присоединения

Предохранительные клапаны различаются и по типу монтажа. От способа присоединения зависит удобство установки, обслуживания и возможность использования на трубопроводах разных размеров.

• Муфтовые — применяются на трубопроводах небольшого диаметра.
• Фланцевые — устанавливаются на промышленных объектах, где требуется надежное соединение и высокая прочность.
• Резьбовые — используются в инженерных системах и установках с небольшим и средним расходом рабочей среды.
• Под приварку — применяются на ответственных технологических линиях с повышенными требованиями к герметичности.

Где применяются предохранительные клапаны

Предохранительные клапаны устанавливаются практически во всех системах, где возможно превышение допустимого давления.

Они защищают оборудование, трубопроводы и сосуды независимо от типа рабочей среды.

По каким параметрам выбирают тип клапана

При выборе учитывают:

• максимальное рабочее давление;
• характеристики рабочей среды;
• температуру;
• пропускную способность;
• диаметр трубопровода;
• способ присоединения;
• требования нормативной документации.

Также важно определить, насколько быстро устройство должно открываться и какой объем среды необходимо сбрасывать при аварийной ситуации.

Для воды, пара, воздуха и различных газов могут использоваться разные исполнения клапанов.

При работе с агрессивными средами особое внимание уделяют материалу корпуса, уплотнений и внутренних деталей. Для объектов с высокими нагрузками выбирают модели с повышенной надежностью и большим ресурсом.

Почему важно правильно подобрать клапан

Неправильно выбранный предохранительный клапан может открываться слишком рано или, наоборот, не обеспечивать необходимый сброс при превышении рабочего давления.

Это снижает уровень безопасности и увеличивает риск повреждения оборудования.

Поэтому при проектировании и эксплуатации инженерных систем важно учитывать:

• характеристики объекта;
• рекомендации производителя;
• требования действующих нормативов.

Грамотно подобранные предохранительные клапаны обеспечивают стабильную работу системы, эффективную защиту оборудования и длительный срок службы трубопроводной арматуры.

Как выбрать предохранительный клапан и какие ошибки допускают при эксплуатации

Правильный выбор предохранительного клапана напрямую влияет на безопасность оборудования и надежность всей системы.

Даже качественное устройство не сможет эффективно выполнять свои функции, если его характеристики не соответствуют рабочим условиям.

При подборе необходимо учитывать параметры рабочей среды, рабочее давление, температуру, пропускную способность и особенности монтажа.

На что обратить внимание при выборе

Перед покупкой важно определить условия эксплуатации и технические требования объекта.

Предохранительные клапаны подбирают не только по диаметру подключения, но и по параметрам системы, для которой они предназначены.

Как подобрать подходящую конструкцию

Для большинства инженерных систем применяют пружинные предохранительные клапаны. Они отличаются компактностью, простотой настройки и удобством обслуживания.

Если оборудование работает с трубопроводами большого диаметра или высокими расходами рабочей среды, могут использоваться рычажно-грузовые конструкции.

Для каждого объекта конструкцию и характеристики клапана выбирают по результатам расчета с учетом требований нормативной документации.

Также следует учитывать характеристики рабочей среды. Для воды, воздуха, пара, сжатого газа или химически активных веществ могут потребоваться разные материалы корпуса и уплотнений.

Это позволяет обеспечить надежную работу устройства в течение всего срока эксплуатации.

Распространенные ошибки при эксплуатации

Даже правильно подобранные предохранительные клапаны могут работать некорректно, если нарушаются правила эксплуатации или обслуживания.

К распространенным ошибкам относятся:

• неправильная настройка давления срабатывания;
• установка клапана с недостаточной пропускной способностью;
• использование устройства, не рассчитанного на конкретную рабочую среду;
• отсутствие регулярной проверки работоспособности;
• загрязнение внутренних элементов продуктами коррозии или механическими частицами;
• неправильный монтаж с нарушением направления потока;
• самостоятельное изменение заводских регулировок без необходимых расчетов.

Почему важно проводить регулярную проверку

Во время эксплуатации на внутренних деталях могут накапливаться загрязнения, уплотнения могут изнашиваться, а характеристики пружины — изменяться.

Это влияет на точность срабатывания и герметичность закрытия. Регулярная проверка помогает своевременно обнаружить подобные неисправности и избежать аварийных ситуаций.

При техническом обслуживании обычно контролируют:

• давление начала открытия;
• герметичность седла;
• состояние штока;
• состояние пружины;
• целостность корпуса;
• состояние уплотнений;
• состояние присоединительных элементов.

При необходимости выполняют очистку, замену изношенных деталей или повторную настройку.

Практические рекомендации

• Подбирайте клапан по расчетным параметрам системы. Это обеспечивает корректное срабатывание при превышении допустимого давления.
• Используйте изделия проверенных производителей. Это способствует стабильной работе и длительному сроку службы.
• Соблюдайте требования при монтаже. Это помогает исключить утечки и неправильную работу устройства.
• Проводите периодическое техническое обслуживание. Это позволяет сохранять точность срабатывания и надежность системы.
• Не изменяйте заводские настройки без необходимости. Это помогает поддерживать расчетный уровень безопасности оборудования.

Грамотно выбранные предохранительные клапаны и соблюдение правил эксплуатации позволяют эффективно защищать оборудование от избыточного давления, обеспечивать безопасную работу инженерных систем и значительно снижать вероятность аварийных ситуаций.

Именно поэтому подбор устройства, его правильная установка и регулярное обслуживание должны выполняться с учетом технических требований и условий эксплуатации конкретного объекта.

Заключение

Предохранительный клапан — важный элемент защиты оборудования и трубопроводов от избыточного давления.

При правильном подборе и настройке он автоматически открывается при достижении установленного значения, отводит необходимый объем рабочей среды и закрывается после нормализации давления.

Это помогает предотвратить повреждение:

• трубопроводов;
• котлов;
• резервуаров;
• насосов;
• других элементов системы.

При выборе клапана необходимо учитывать:

• рабочее и настроечное давление;
• температуру рабочей среды;
• свойства рабочей среды;
• требуемую пропускную способность;
• диаметр трубопровода;
• способ присоединения;
• материал корпуса.

Конструкция устройства должна соответствовать условиям эксплуатации и требованиям нормативной документации.

Надежность работы предохранительного клапана зависит не только от его характеристик, но и от правильного монтажа и регулярного технического обслуживания.

В процессе эксплуатации необходимо контролировать состояние корпуса, пружины, штока, седла и уплотнений, проверять давление срабатывания и своевременно очищать или заменять изношенные детали.

Самостоятельно изменять заводские настройки без расчетов и соответствующей квалификации не рекомендуется.

Грамотно подобранный и исправный предохранительный клапан обеспечивает безопасную и стабильную работу инженерной системы.

Если параметров оборудования недостаточно для самостоятельного выбора, следует обратиться к специалисту и предоставить сведения о рабочей среде, давлении, температуре, диаметре подключения и требуемой пропускной способности.
