Игольчатый подшипник

Игольчатый подшипник — это специализированный тип роликового подшипника, предназначенный для работы в условиях высоких радиальных нагрузок при минимальном радиальном размере. Его название происходит от характерной формы тел качения — тонких и длинных цилиндрических роликов (игл), которые позволяют достичь высокой грузоподъемности в ограниченном пространстве. В этой статье мы подробно разберём конструкцию игольчатых подшипников, их особенности, виды, применение и правила выбора.

Что такое игольчатый подшипник

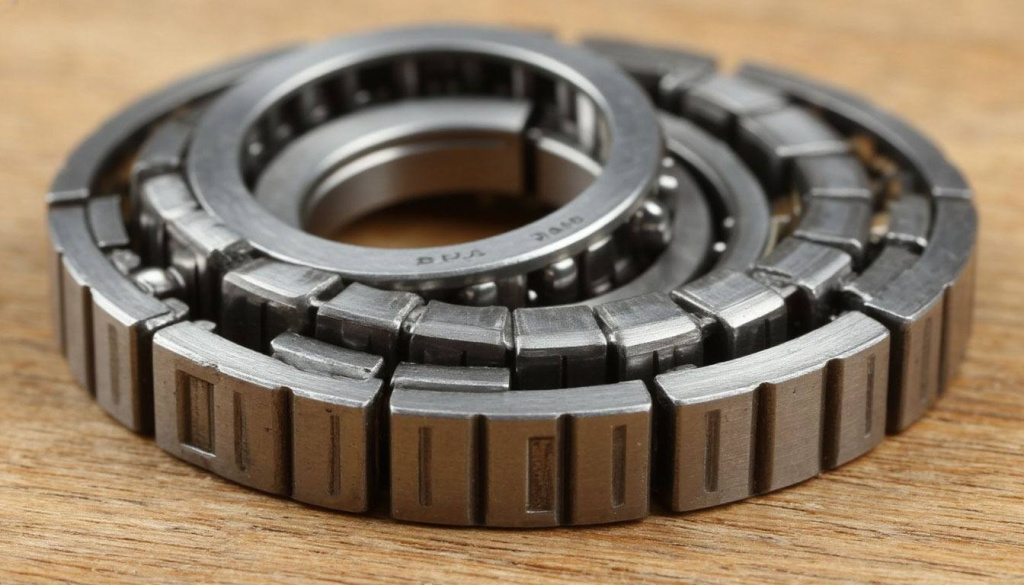

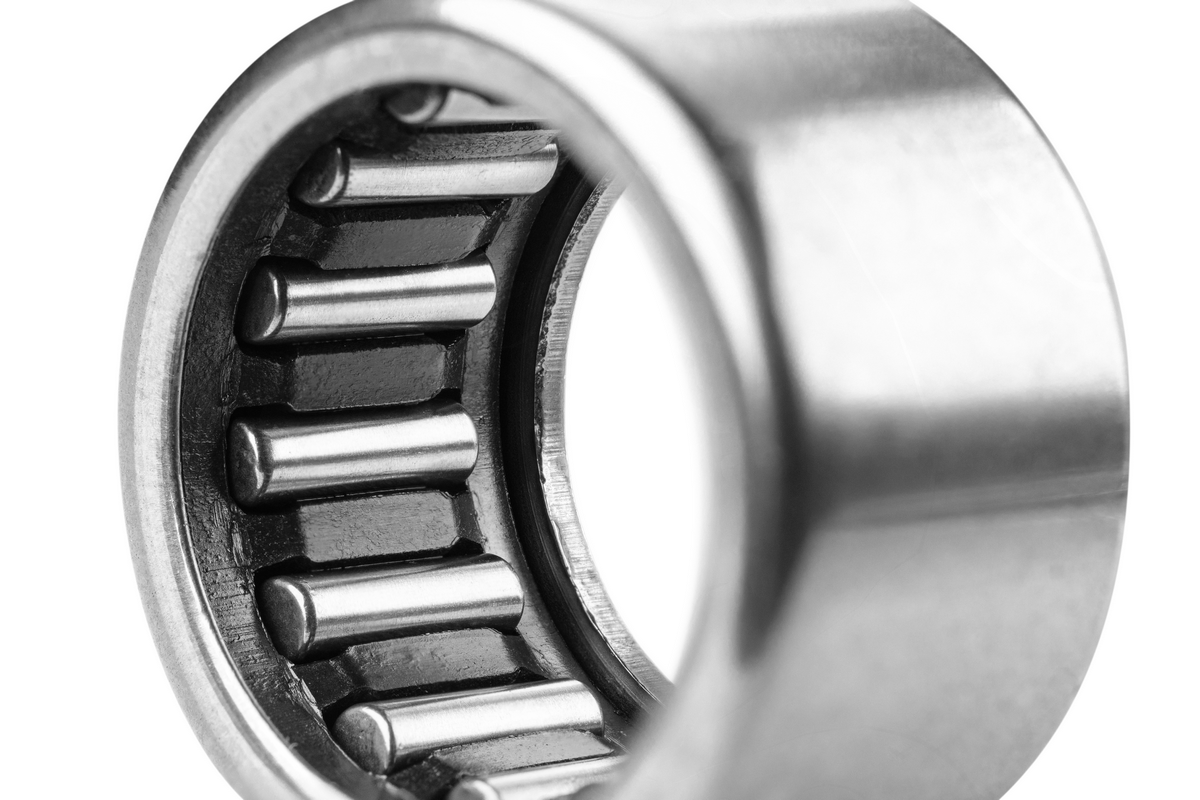

Игольчатый подшипник — это роликовый подшипник качения, в котором используются ролики в форме тонких цилиндров (игл) вместо классических роликов или шариков. Основное отличие от других типов подшипников заключается в соотношении длины и диаметра тел качения — игольчатые ролики имеют значительно большую длину по сравнению с диаметром (обычно соотношение составляет 5-10:1).

Основные компоненты игольчатого подшипника:

1. Наружное кольцо — воспринимает нагрузку и передает ее на корпус.
2. Внутреннее кольцо — крепится на вал или ось.
3. Иглы (тонкие ролики) — располагаются в один или два ряда.
4. Сепаратор — обычно штампованный из стали или выполненный из полимерных материалов. Он удерживает иглы на заданном расстоянии друг от друга.
5. Дорожки качения — рабочие поверхности на кольцах для перекатывания игл.

Благодаря тонким и длинным роликам, игольчатые подшипники обеспечивают высокую грузоподъемность при минимальных радиальных размерах, что делает их идеальными для применения в ограниченном пространстве.

Конструктивные особенности игольчатых подшипников

Конструкция игольчатых подшипников имеет ряд особенностей, которые отличают их от других типов подшипников.

Основные конструктивные характеристики:

1. Форма роликов — тонкие цилиндрические иглы с диаметром 0,5-3 мм и длиной 5-15 мм.
2. Количество игл — обычно от 4 до 20 в одном ряду в зависимости от диаметра подшипника.
3. Количество рядов — однорядные (один ряд игл) или двухрядные (два ряда).
4. Наличие внутреннего кольца — могут быть с кольцом (полные подшипники) или без кольца (игольчатые подшипники без внутреннего кольца).
5. Сепаратор — обычно штампованный стальной, иногда из латуни или полиамида.
6. Дорожки качения — как на кольцах, так и (в некоторых случаях) на поверхности вала.
7. Минимальный радиальный размер — внешний диаметр может быть в 2-3 раза меньше, чем у роликовых подшипников сопоставимой грузоподъемности.

Основные типы игольчатых подшипников

Игольчатые подшипники представлены в нескольких основных разновидностях, каждая из которых предназначена для определённых условий использования.

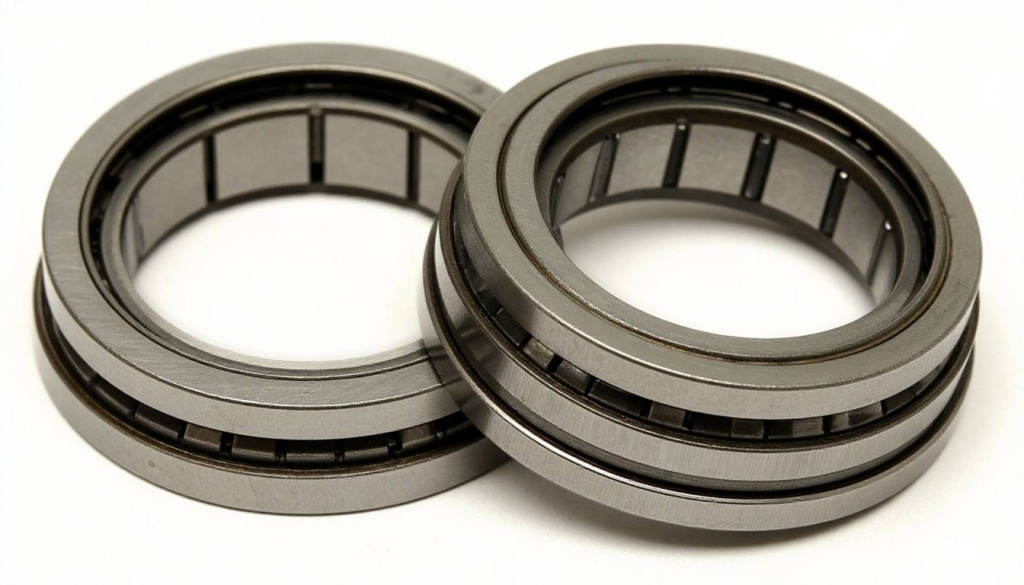

1. Полные игольчатые подшипники.

Полные подшипники имеют внутреннее кольцо и используются в стандартных узлах качения.

Основные характеристики:

1. Имеют полноценное внутреннее кольцо с дорожками качения.
2. Обеспечивают хорошую радиальную жесткость.
3. Могут устанавливаться на валы стандартного диаметра.
4. Требуют смазки жиром или маслом.
5. Часто используются в промышленных механизмах и машинах.

Применение:

1. Редукторы и трансмиссии компактных механизмов.
2. Конвейеры и приводные системы.
3. Автомобильные узлы (рулевые колонки, карданные валы).
4. Компрессоры и насосы.
5. Промышленное оборудование.

2. Игольчатые втулки (безкольцевые подшипники).

Втулки (игольчатые подшипники без внутреннего кольца) — это наиболее компактные конструкции, которые используют поверхность вала в качестве внутренней дорожки качения, что позволяет достичь минимальных радиальных размеров.

Основные характеристики:

1. Отсутствие внутреннего кольца — иглы катятся непосредственно по валу.
2. Вал должен быть подвергнут специальной закалке и шлифовке.
3. Минимальный диаметр — часто существует в небольших размерах для компактных узлов.
4. Простая конструкция — состоят из наружного кольца, игл и сепаратора.
5. Низкая стоимость по сравнению с полными подшипниками.

Особенности конструкции:

1. Радиальный люфт — обычно от 0,5 до 2 мм, что требует специальной предварительной нагрузки при монтаже.
2. Требование к поверхности вала — вал должен быть твёрдостью не менее 58 HRC и иметь шероховатость не более Ra 0,4 мкм.
3. Сепаратор — обеспечивает правильное расположение игл.

Применение:

1. Компактные редукторы и мультипликаторы.
2. Коробки передач в стесненном пространстве.
3. Двигатели с малыми габаритами.
4. Портативные инструменты.
5. Медицинское оборудование.
6. Бытовая техника.

3. Двухрядные игольчатые подшипники.

Двухрядные конструкции используются для восприятия повышенных нагрузок.

Характеристики:

1. Два ряда игл, разделённые сепаратором.
2. Грузоподъемность значительно выше по сравнению с однорядными.
3. Могут воспринимать комбинированные нагрузки (радиальные и осевые).
4. Требуют качественной смазки обоих рядов.

Применение:

1. Мощные редукторы и передачи.
2. Тяжелое промышленное оборудование.
3. Горное оборудование (дробилки, конвейеры).

4. Комбинированные игольчатые подшипники.

Комбинированные подшипники объединяют характеристики игольчатых подшипников с другими типами для решения специальных задач.

Примеры:

1. Игольчатые упорные подшипники — восприятие осевых нагрузок.
2. Игольчатые радиально-упорные — восприятие комбинированных нагрузок.
3. Игольчатые с уплотнениями — защита от грязи и влаги.

Параметры и характеристики игольчатых подшипников

Выбор игольчатого подшипника требует понимания его основных параметров.

Основные параметры:

Параметр	Описание
Внутренний диаметр (d)	Диаметр вала, на который монтируется подшипник
Наружный диаметр (D)	Внешний размер подшипника
Ширина (B)	Длина подшипника в осевом направлении
Диаметр иглы	Диаметр каждой иглы (обычно 0,5-3 мм)
Длина иглы	Рабочая длина каждой иглы
Динамическая грузоподъемность (C)	Максимальная радиальная нагрузка при вращении
Статическая грузоподъемность (C₀)	Максимальная нагрузка в неподвижном состоянии
Радиальный люфт	Зазор между иглами и кольцами (обычно 0,5-1,5 мм)
Предельная скорость	Максимальная скорость вращения (обычно выше, чем у роликовых подшипников, благодаря малому весу)

Технические характеристики:

• материал — стали ШХ15, ШХ15СГ или нержавеющая сталь;
• твёрдость — 60-65 HRC для колец и игл;
• точность — классы P0, P6, P5 согласно ГОСТ;
• смазка — жиром (стандартная) или маслом (для высоких скоростей);
• защита — открытая, с металлическими шайбами, уплотнениями.

Материалы и конструкции

Игольчатые подшипники изготавливаются из высокопрочных материалов, обеспечивающих надежную работу.

Материалы для колец и игл:

1. Хромистая сталь ШХ15 — стандартный вариант, обеспечивающий хороший баланс твердости и вязкости.
2. Сталь ШХ15СГ — улучшенная версия с повышенной прочностью.
3. Нержавеющая сталь — для применения в агрессивных средах, морской технике, пищевом производстве.
4. Керамика — редко используется из-за хрупкости, применяется в компактных узлах.

Материалы сепаратора:

1. Штампованный стальной материал — стандартный материал, обеспечивающий надежность.
2. Латунный — для улучшения теплопроводности и скольжения.
3. Полиамидный — облегченные конструкции, используемые в ряде областей применения.
4. Полиэфирэфиркетоновый (PEEK) — для специального применения в агрессивных средах.

Преимущества игольчатых подшипников

1. Компактность — минимальный радиальный размер при высокой грузоподъемности.
2. Высокая грузоподъемность — возможность выдерживать значительные радиальные нагрузки.
3. Минимальный вес — благодаря малому весу роликов.
4. Экономичность — выгодная стоимость благодаря высокой грузоподъемности.
5. Надежность — долгий срок службы при правильном уходе.
6. Универсальность — широкое применение в различных отраслях.
7. Хорошее соотношение грузоподъемности и стоимости — одно из ключевых преимуществ.

Преимущества и ограничения

1. Требовательность к монтажу — требует высокой точности установки.
2. Требовательность к смазке — недостаточное смазывание может привести к быстрому износу.
3. Хрупкость при перегрузках — иглы могут сломаться при превышении допустимой нагрузки.
4. Сложность обслуживания — может быть сложнее, чем у подшипников других типов.
5. Ограничения скорости — при очень высоких скоростях требуются облегченные конструкции.
6. Требование к качеству вала — для втулочных подшипников вал должен быть специально подготовлен.

Как выбрать подходящий игольчатый подшипник

Правильный выбор игольчатого подшипника зависит от условий эксплуатации.

Основные этапы выбора:

1.    Определите тип конструкции:

• полные подшипники — для стандартных узлов;
• втулки — для компактных узлов с хорошо подготовленным валом;
• двухрядные — для высоких нагрузок.

2.    Определите необходимую нагрузку:

• сравните расчетную радиальную нагрузку с динамической грузоподъемностью подшипника;
• обеспечьте запас прочности минимум в 1,5-2 раза.

3.    Определите скорость:

убедитесь, что предельная частота вращения подшипника соответствует требуемым скоростям;

для высоких скоростей используйте облегченные конструкции с полиамидным сепаратором.

4.    Уточните размеры:

• внутренний диаметр — должен соответствовать диаметру вала;
• наружный диаметр — согласуйте с корпусом;
• ширина (длина) — зависит от распределения нагрузки.

5.    Выберите тип:

• открытые — для чистых условий, простая смазка;
• с защитными шайбами ​​(Z, ZZ) — защита от пыли;
• с контактными уплотнениями (RS, 2RS) — максимальная защита.

6.    Определите условия эксплуатации:

• температура — ​​выберите подходящий материал;
• влажность и коррозия — при необходимости используйте нержавеющую сталь;
• пыль и загрязнения — используйте уплотнения.
• вибрация — некоторые конструкции лучше выдерживают вибрационные и ударные нагрузки.

7.    Выберите производителя:

• SKF, FAG, NSK, INA — ведущие мировые производители;
• соответствие требованиям ГОСТ и ISO.

8.    Рассчитайте стоимость:

• игольчатые подшипники обычно дешевле других типов при эквивалентной грузоподъемности;
• необходимо найти баланс между ценой и качеством.

Применение игольчатых подшипников в различных отраслях

Игольчатые подшипники широко применяются благодаря компактности и высокой грузоподъемности.

Промышленное применение:

1. Редукторы и трансмиссии — одно из основных применений благодаря компактности.
2. Станки и машины — узлы с ограниченным пространством.
3. Конвейеры и приводные системы — транспортёрные механизмы.
4. Насосы и компрессоры — роторные узлы.

Автомобильное применение:

1. Рулевые колонки.
2. Карданные валы.
3. Раздаточная коробка.
4. Дополнительные приводы.

Бытовая техника и портативный инструмент:

1. Дрели и шлифмашины.
2. Компактные двигатели.
3. Лебёдки и домкраты.
4. Мебель и офисное оборудование.

Специальное применение:

1. Медицинское оборудование.
2. Авиационные системы.
3. Морская техника.
4. Научные приборы.

Техническое обслуживание игольчатых подшипников

Для обеспечения длительного срока службы необходимо правильное обслуживание.

Рекомендации:

1. Регулярная смазка — рекомендуемые смазочные материалы.
2. Проверка люфта — контроль радиального люфта, который должен находиться в установленных пределах.
3. Очистка — содержите подшипник в чистоте, удалите пыль и грязь.
4. Температурный контроль — не допускайте перегрева.
5. Контроль вибрации — повышенная вибрация указывает на износ.
6. Правильная установка — используйте соответствующий инструмент и пресс.

Сравнение с другими типами подшипников

Игольчатые и шариковые:

• игольчатые: компактнее, выше грузоподъемность, требуют точной установки;
• шариковые: универсальнее, проще в установке, работают на более высоких скоростях.

Игольчатые и классические роликовые:

• игольчатые: минимальные радиальные размеры, хорошо подходят для ограниченного пространства;
• роликовые: универсальнее, хорошее соотношение цены и качества.

Заключение

Игольчатые подшипники — это идеальное решение для компактных промышленных узлов, требующих высокой грузоподъемности при минимальных радиальных размерах. Их конструктивные особенности позволяют достичь оптимального соотношения цены, размера и производительности.
