Экранированный и неэкранированный индуктивный датчик: в чём разница при монтаже

Чем отличаются экранированные и неэкранированные индуктивные датчики, когда их можно устанавливать заподлицо и какие зазоры нужно учитывать при монтаже.

Если датчик нужно закрепить в металлической стенке или кронштейне, сначала проверьте, допускает ли он монтаж заподлицо. От конструкции зависят зазоры вокруг чувствительного торца и расстояние, на котором датчик обнаружит металлический объект.

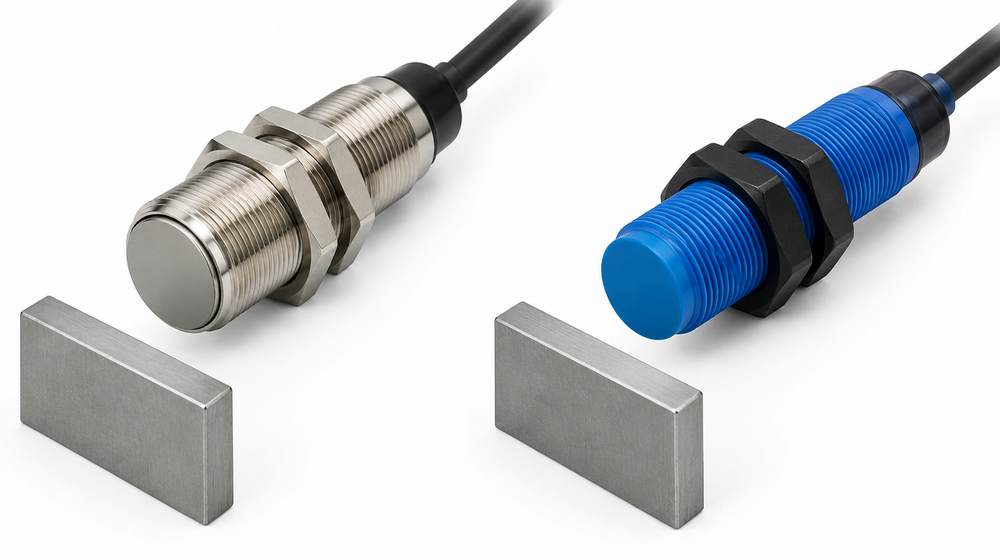

Производители обычно обозначают экранированные датчики как shielded или flush mountable, а неэкранированные — как unshielded или non-flush. Речь идёт о металлических элементах вокруг катушки, которые влияют на форму её рабочего поля. К экранированию кабеля и защите от электромагнитных помех эти обозначения не относятся.

Что означает экранированный индуктивный датчик

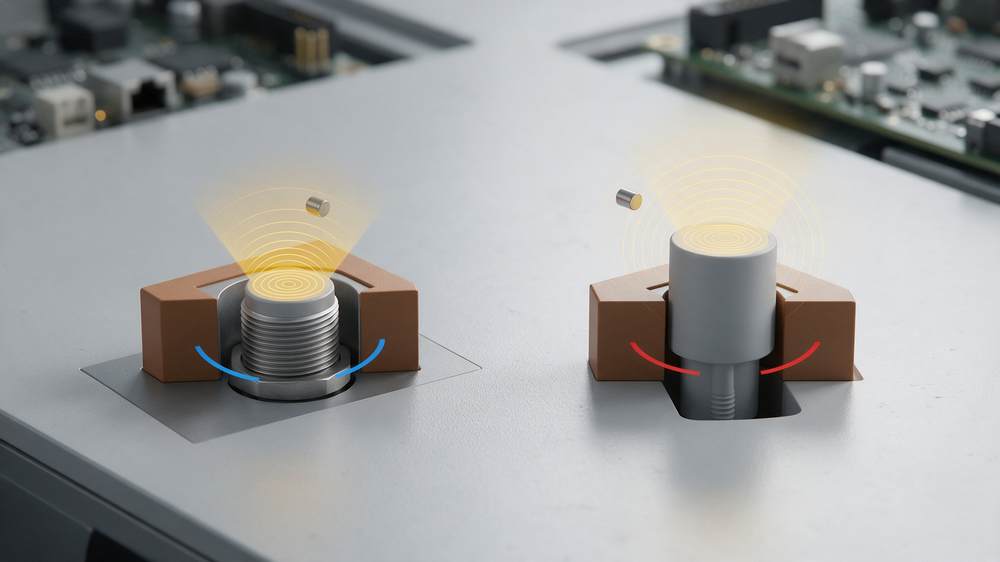

В экранированном датчике металл вокруг катушки ограничивает поле по бокам. Поэтому его чувствительный торец обычно можно установить вровень с металлической поверхностью.

Индуктивный датчик создаёт переменное электромагнитное поле. Когда в него попадает металлический объект, параметры поля меняются, и электроника фиксирует приближение цели. В экранированной конструкции катушку с боков окружает металл, поэтому поле направлено главным образом вперёд. OMRON описывает такую конструкцию как shielded и допускает её установку в металлическую поверхность [1].

Главное преимущество экранированного исполнения — возможность встроить датчик в металлический держатель заподлицо: чувствительный торец находится на уровне поверхности. В документации такой монтаж называют flush, flush mountable, embeddable или «заподлицо».

Однако экран катушки не защищает датчик автоматически от внешних магнитных полей, сварочного оборудования или помех в питании. Для работы в таких условиях смотрите отдельные характеристики конкретной модели: помехоустойчивость и, если требуется, специальное исполнение.

Что значит неэкранированный датчик

У неэкранированного датчика поле распространяется не только перед торцом, но и по бокам. Поэтому при установке рядом с металлом обычно нужно оставить больше свободного пространства.

У неэкранированной модели катушка не окружена металлическим экраном у чувствительного торца. Из-за более широкого поля близкая стенка или кронштейн могут влиять на обнаружение цели: изменять точку срабатывания, вызывать предварительное демпфирование или нестабильную индикацию. ifm рекомендует соблюдать монтажные расстояния до металла, указанные для таких датчиков [2].

Обычно активный торец неэкранированного датчика должен выступать за край металлического кронштейна. Иногда нужен зазор и по бокам. Его размер зависит от корпуса и серии датчика, поэтому ориентируйтесь на монтажную схему именно вашего артикула.

В каталогах эти модели называют non-flush, non-embeddable или «не заподлицо». Это не запрет на установку на металлическую конструкцию. Просто нужно выдержать выступание торца и свободные зоны, которые указал производитель.

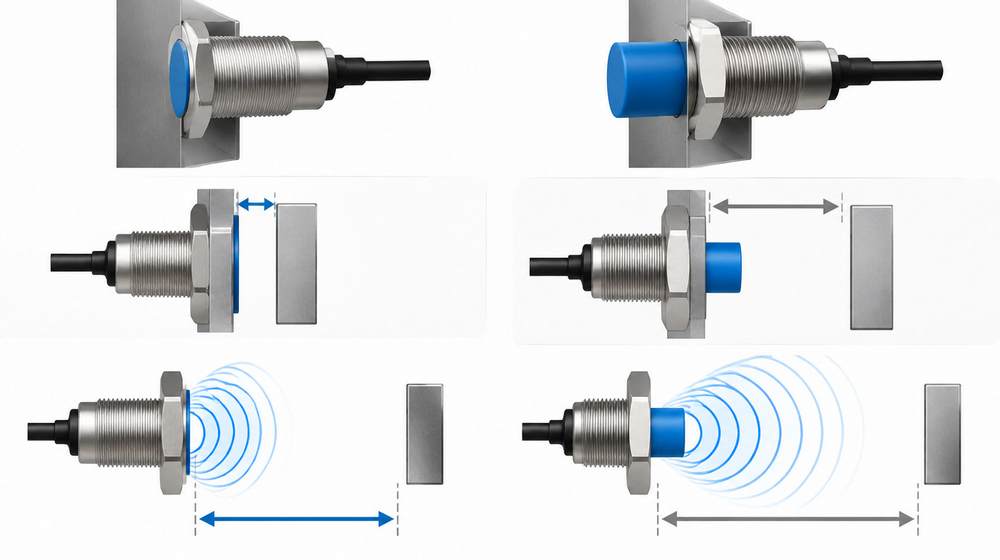

Экранированный и неэкранированный индуктивный датчик: разница при монтаже

Основное отличие — способ установки: экранированный датчик обычно допускает монтаж заподлицо, а неэкранированному нужны выступание и зазоры. Зато у сравнимых по размеру неэкранированных моделей дальность обнаружения нередко больше.

Это типовые различия, а не универсальное правило для каждого датчика. Производители выпускают и промежуточные исполнения, например quasi-flush. Поэтому сравнивайте паспорта конкретных моделей, желательно одной серии и одинакового размера.

Как работает экранированный и неэкранированный датчик

Оба типа реагируют на металл одинаковым способом — по изменению электромагнитного поля. Разница в форме поля и в том, какой монтаж допускает корпус.

В обоих датчиках генератор создаёт поле. Металлическая цель изменяет его параметры, а электронная схема распознаёт это изменение и переключает выход. У экранированной модели поле ограничено по бокам. У неэкранированной оно распространяется шире.

Отсюда и разница при установке. Экранированный датчик рассчитан на то, что сбоку от него будет металл держателя. Если же неэкранированную модель утопить в металлический кронштейн, крепление окажется в зоне рабочего поля и может сместить точку срабатывания.

Сам по себе тип монтажа ничего не говорит о точности. На результат влияют расстояние до цели, её материал и размеры, температура, допуски, частота переключения и точность установки. Эти характеристики проверяют отдельно.

Как выбрать: экранированный или неэкранированный датчик

Сначала оцените место установки и расстояние до металлической цели. После этого сравните требования к зазорам, размеры корпуса и электрические характеристики.

Экранированный датчик подходит, когда его нужно встроить в металлическую плиту или закрепить торцом вровень с поверхностью. Такой монтаж помогает снизить риск случайного бокового контакта с чувствительным торцом. Но у сравнимой non-flush-модели дальность срабатывания часто выше [4]. И даже при установке заподлицо нужно проверить допустимую механическую нагрузку и требования к защите от ударов.

Неэкранированный датчик стоит рассмотреть, если есть место для выступающего торца и необходимых зазоров. У сопоставимых моделей он часто обнаруживает металлическую цель с большего расстояния. Но выбирать только по максимальному значению из каталога нельзя: оставьте запас с учётом материала цели, допусков и реальных условий установки.

Перед покупкой ответьте на несколько вопросов:

• Есть ли металл вокруг места установки и с каких сторон?
• Можно ли установить датчик вровень с поверхностью?
• Как далеко находится металлическая цель и какого она размера?
• Будут ли рядом другие индуктивные датчики?
• Возможны ли случайные удары или касания чувствительного торца?
• Подходят ли резьба, длина корпуса, разъём и тип выхода?

Большая номинальная дальность не поможет, если нарушены монтажные зазоры. Правильно установленный датчик с меньшим диапазоном обнаружения может работать стабильнее, чем модель, для которой не оставили нужного пространства.

Монтаж: какие зазоры проверить

Проверьте выступание торца, расстояния до металла сбоку и напротив датчика, а также зазоры между соседними устройствами.

Единого значения зазора для всех неэкранированных датчиков нет. Оно зависит от диаметра и формы корпуса, способа крепления, расположения металла и соседних датчиков. В руководствах Balluff приведены отдельные схемы и размеры: насколько должен выступать торец, сколько места оставить сбоку, напротив активной поверхности и между датчиками [3]. Эти значения нельзя автоматически переносить на другую модель.

Если датчик экранированный

Найдите в паспорте прямое указание, что модель подходит для flush-монтажа. Установите торец на заданном уровне: лишнее выступание или заглубление может изменить условия обнаружения. Проверьте также расстояния до соседних датчиков и металла напротив чувствительной поверхности. Монтаж заподлицо не означает, что все зазоры можно игнорировать.

Если датчик неэкранированный

Если инструкция требует выступания, не утапливайте чувствительный торец в металл. Оставьте свободную зону перед датчиком и по бокам, в том числе со стороны соседних устройств. При креплении в кронштейне сверьте его размеры с монтажной схемой: металл не должен попадать в рабочую область катушки.

Если датчики стоят рядом или смотрят друг на друга

Даже датчики одного типа могут влиять друг на друга. Для параллельной установки и расположения торцами навстречу производители задают разные минимальные расстояния. Не используйте схему от другого корпуса или серии. Если нужного варианта в инструкции нет, запросите рекомендации производителя или испытайте узел до запуска линии.

Частые ошибки при установке

Обычно проблемы возникают из-за неверных зазоров, неподходящего крепления или путаницы между экранированием катушки и защитой от помех.

• Путают экран катушки с защитой от помех. Обозначение flush/non-flush описывает рабочее поле и монтаж. Помехоустойчивость проверяют отдельно.
• Считают любой резьбовой датчик экранированным. При одинаковом внешнем виде модели могут требовать совершенно разного крепления. Проверьте тип установки в паспорте.
• Утапливают неэкранированную модель в металл. Кронштейн попадает в рабочее поле, и датчик может срабатывать не так, как ожидается.
• Берут зазоры из инструкции к другому датчику. Размеры отличаются даже у одного производителя. Нужна схема конкретного артикула.
• Смотрят только на номинальную дальность. Фактическое расстояние обнаружения зависит и от материала, и от размеров цели.
• Не учитывают соседние датчики. При параллельной установке и размещении торцами друг к другу нужны отдельные проверки.

Если датчик срабатывает слишком рано или работает нестабильно, не меняйте настройки наугад. Сначала проверьте монтаж по чертежу, расстояния до металла и соответствие выбранного артикула задаче.

Чек-лист перед монтажом

До запуска оборудования проверьте артикул, монтажную схему и работу датчика на реальной металлической цели.

1. Найдите точный артикул и руководство производителя.
2. Уточните тип установки: flush (экранированный) или non-flush (неэкранированный).
3. Проверьте размеры отверстия и положение чувствительного торца.
4. Сверьте зазоры сбоку, напротив датчика и между соседними датчиками.
5. Уточните материал, размеры и траекторию металлической цели.
6. Отдельно проверьте питание, выход, частоту переключения и условия среды.
7. После установки испытайте работу во всём требуемом диапазоне. Убедитесь, что металл крепления не вызывает ложных срабатываний.

Если подбираете замену или новое решение, сравнивайте спецификацию датчика с фактическим посадочным местом. В каталоге можно посмотреть индуктивные датчики, отдельно — индуктивные датчики Balluff и другие датчики. Для проверки совместимости подготовьте модель датчика, размеры держателя, расстояние до цели и схему расположения соседних устройств.
