Датчики вращения (или энкодеры) нужны там, где надо точно знать положение и частоту вращения деталей, будь то валы, колеса или оси. Без них невозможно обеспечить стабильность процессов в промышленности, транспорте и даже в быту. Они служат глазами и ушами для систем управления, переводя механическое вращение в понятные сигналы. Сегодняшняя статья поможет ответить на вопросы о том, что это за приборы, как они работают и как проверить их исправность.
Устройство и принцип работы датчиков вращения

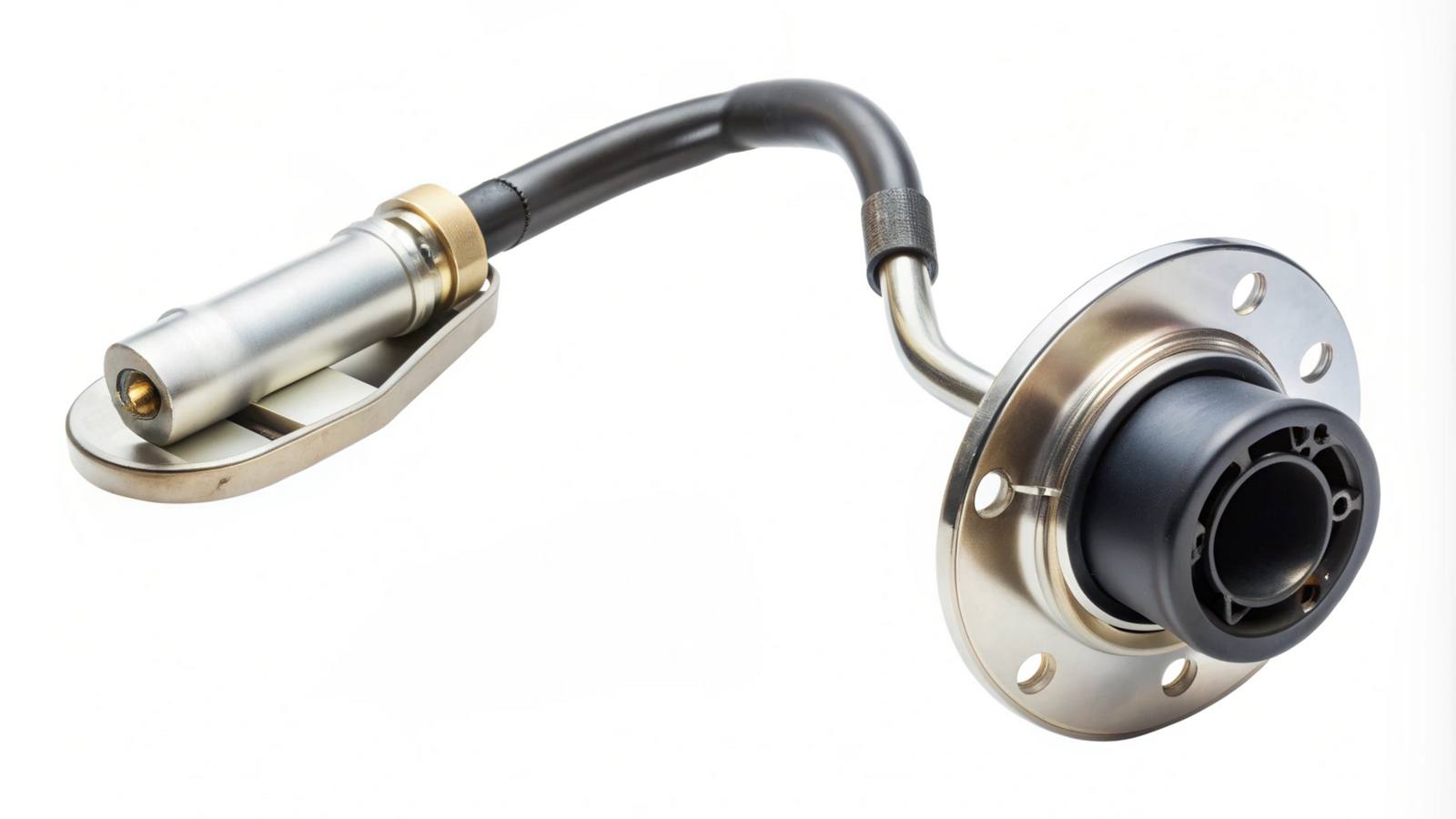

Датчик вращения — это устройство, которое измеряет параметры вращения объекта: его скорость, частоту или положение в пространстве. Он преобразует механическое движение вала, колеса или другой вращающейся детали в выходной сигнал, обычно электрический.
Принцип работы прост: вращающийся объект взаимодействует с чувствительным элементом датчика. Это взаимодействие генерирует серию импульсов или изменяет электрические параметры датчика. Чем быстрее вращение, тем выше частота импульсов или быстрее меняются параметры. Электронный блок обрабатывает этот сигнал, определяя скорость вращения или положения.
Виды датчиков вращения
Существует несколько типов датчиков вращения, отличающихся принципом действия: электромагнитные, емкостные, ультразвуковые, на эффекте Холла, оптические и индуктивные. Разберем подробно два последних и наиболее распространенных.
Оптические
Оптические датчики вращения работают на основе света. Их конструкция обычно включает:
- источник света (светодиод);
- вращающийся диск с чередующимися прозрачными и непрозрачными участками или отверстиями;
- фотоприемник (фотодиод или фототранзистор).
При вращении диска свет от источника либо проходит через прозрачные участки, либо блокируется непрозрачными. Фотоприемник регистрирует эти изменения освещенности, генерируя последовательность электрических импульсов. Частота этих импульсов прямо пропорциональна скорости вращения диска. Такие датчики позволяют с высокой точностью измерять не только скорость, но и положение.
Преимущества:
- высокая точность измерения;
- отсутствие механического контакта, что исключает износ.
К недостаткам относят чувствительность к загрязнениям — пыль, масло и прочие загрязнения на диске или оптических элементах могут негативно повлиять на работу прибора. Также минусом является относительная хрупкость оптических компонентов.
Индуктивный
Индуктивные датчики вращения используют принцип электромагнитной индукции. В простейшем виде это катушка с сердечником и постоянный магнит, расположенные рядом с вращающимся металлическим объектом, имеющим зубцы или прорези (например, зубчатое колесо на валу).
При вращении объекта зубцы проходят мимо сердечника датчика, изменяя магнитное поле. Это изменение индуцирует электрический сигнал (импульс) в катушке. Частота этих импульсов соответствует частоте прохождения зубцов, что позволяет измерять скорость вращения вала. Индуктивные датчики часто называются датчиками скорости или датчиками коленвала.
Преимущества:
- высокая надежность и долговечность благодаря простой конструкции без подвижных частей;
- устойчивость к пыли, грязи, влаге и вибрации.
Как правило, устройства измеряют только скорость (частоту), а не абсолютное положение. Их точность может зависеть от зазора между датчиком и вращающимся объектом.
Область применения датчиков вращения
Датчики вращения повсеместно используются в современной технике. Их способность измерять скорость и положение делает их незаменимыми для управления и контроля в различных приложениях.
Сферы применения:
- Автомобили. Один из самых известных примеров — датчик коленвала (датчик положения коленвала). Он критически важен для синхронизации работы двигателя. Другие датчики вращения используются для ABS (скорость колес), управления трансмиссией и т.д.
- Промышленность. Обеспечивают контроль скорости вращения валов электродвигателей, конвейеров, насосов, вентиляторов. Применимы в робототехнике для точного позиционирования манипуляторов, в станках с ЧПУ.
- Бытовая техника. Стиральные машины, миксеры, вентиляторы — везде, где нужно контролировать скорость вращения.
- Медицинское оборудование. Точное положение в сканерах, дозирующих устройствах.
Датчики необходимы для эффективной и безопасной работы любого механизма, где присутствует вращение.
Особенности датчиков вращения
Выбор конкретного типа устройства зависит от задачи. Важны такие параметры, как требуемая точность измерения, условия работы (температура, влажность, вибрации), стоимость оборудования. Установка датчика требует соблюдения правильного зазора и выравнивания относительно вращающегося элемента.
Как проверить оборудование
Как и любая деталь, датчик вращения может выйти из строя. Признаки неисправности могут включать нестабильную работу оборудования, ошибки управления или полное прекращение работы.
Проверка датчика вращения требует понимания его принципа действия. Универсальный способ — использовать мультиметр. Проверьте сам датчик и проводку на видимые повреждения. Убедитесь, что он установлен правильно, без перекосов и с нужным зазором.
Индуктивные датчики часто имеют определенное внутреннее сопротивление. Можно проверить его мультиметром в режиме омметра. Значение должно соответствовать спецификации датчика. Отклонение может указывать на неисправность.
Если проверка выявила, что датчик не работает или выдает некорректный сигнал, скорее всего, потребуется его заменить или поменять. Проверить исправность датчика самостоятельно вполне реально, имея базовые навыки и мультиметр.
