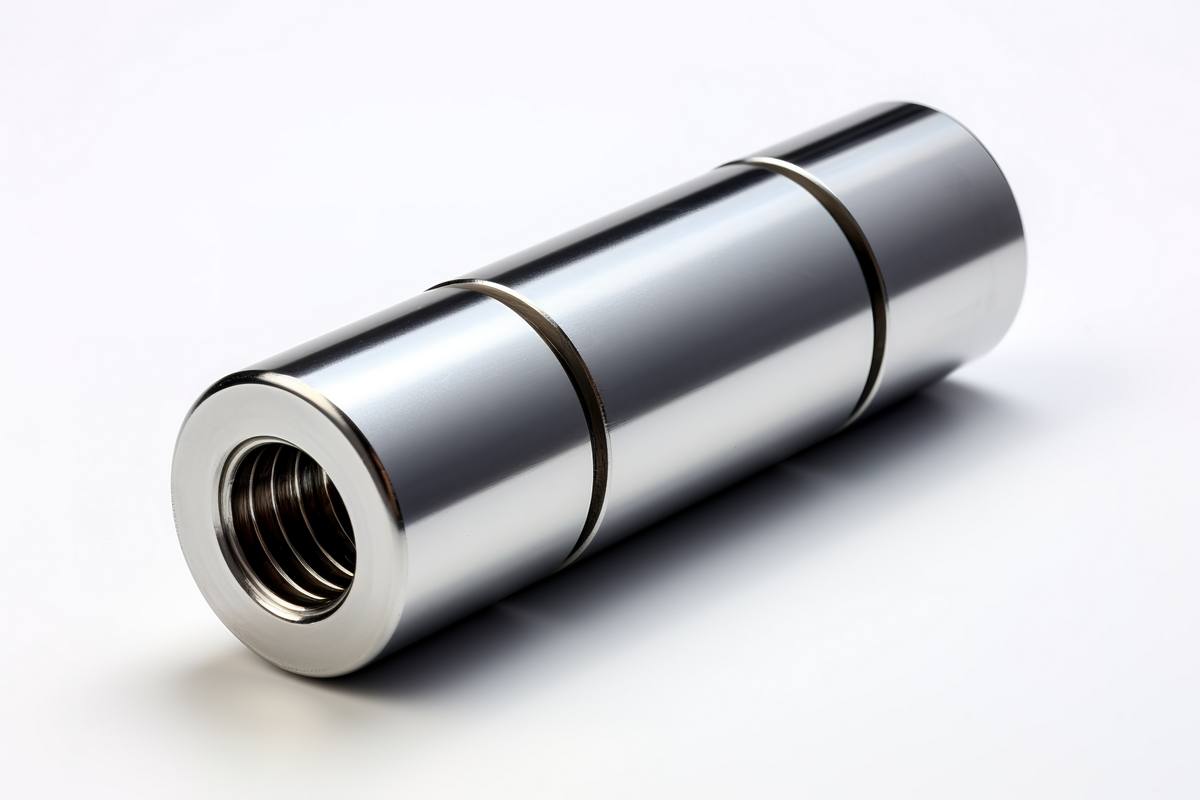

Линейный подшипник — механическое устройство, обеспечивающее точное прямолинейное перемещение компонентов за счет замены трения скольжения трением качения. Также известен как шариковая втулка, линейная направляющая или модуль перемещения. Основные функции:
- Преобразование вращательного движения в поступательное;
- Обеспечение плавности хода при минимальном износе;
- Передача нагрузок в заданном направлении.
Конструкция:
- Наружная гильза (корпус) — несущий элемент;
- Тела качения — шарики, ролики или иглы;
- Сепаратор — фиксирует положение тел качения;
- Уплотнения — защищают от пыли и влаги;
- Направляющий элемент — вал или рельс.
Типы линейных подшипников
1. Шариковые линейные подшипники
Особенности: Четырехточечный контакт шариков с дорожками качения. Преимущества:
- Низкое трение (коэффициент 0,001–0,003);
- Высокая точность (5–10 мкм);
- Скорость до 5 м/с;
- Низкий уровень шума. Недостатки:
- Ограниченная грузоподъемность;
- Чувствительность к загрязнениям. Применение: Станки с ЧПУ, робототехника, медицинские сканеры.
2. Роликовые линейные подшипники
Особенности: Цилиндрические или конические ролики создают линейный контакт. Преимущества:
- Грузоподъемность в 2–3 раза выше, чем у шариковых;
- Высокая жесткость;
- Устойчивость к ударным нагрузкам. Недостатки:
- Меньшая точность (10–15 мкм);
- Требуют мощных приводов. Применение: Прокатные станы, подъемное оборудование, тяжелые промышленные роботы.
3. Подшипники скольжения
Особенности: Работают без тел качения, используют самосмазывающиеся материалы (PTFE, композиты). Преимущества:
- Низкая стоимость;
- Бесшумная работа;
- Устойчивость к загрязнениям. Недостатки:
- Высокое трение;
- Ограниченный ресурс. Применение: Пищевое оборудование, конвейеры в агрессивных средах.
4. Комбинированные системы
Сочетают элементы разных типов (например, шарики + ролики) для баланса точности и грузоподъемности.
Ключевые производители и их специализация
|
Производитель |
Страна |
Ключевые серии |
Особенности |
|---|---|---|---|
|
THK |
Япония |
HSR, LRX |
Высокая точность, технологии SRS (самоподстройка) |
|
HIWIN |
Тайвань |
HGH, HGL |
Интегрированная смазка, оптимальное соотношение цены и качества |
|
IKO |
Япония |
LRX Super X, LWE |
Встроенная система C-Lube (ресурс до 20 000 км) |
|
NSK |
Япония |
LA, LW |
Коррозионностойкие модели для пищевой промышленности |
|
SKF |
Швеция |
LM, LME |
Универсальные решения для экстремальных нагрузок |
|
Schaeffler (INA/FAG) |
Германия |
KUSE, KUD |
Прецизионные направляющие для аэрокосмической отрасли |
Основные характеристики
- Грузоподъемность:
- Статическая (C₀) — максимальная нагрузка без деформации;
- Динамическая (C) — нагрузка для ресурса 1 млн циклов. Пример: Роликовый подшипник IKO LRX25 выдерживает до 30 кН, шариковый HIWIN HGH20 — до 15 кН.
- Точность (классы по ISO 3408):
- P (Премиум) — 1–5 мкм (лабораторное оборудование);
- H (Высокий) — 5–10 мкм (станки ЧПУ);
- S (Стандарт) — 10–15 мкм (промышленные конвейеры);
- N (Нормальный) — 15–25 мкм (бытовые механизмы).
- Скорость:
- Шариковые: до 5 м/с;
- Роликовые: до 2 м/с;
- Специальные серии (например, HIWIN QE): до 10 м/с.
- Срок службы: Рассчитывается по формуле: L10=(CP)3×50L10=(PC)3×50, где CC — динамическая грузоподъемность, PP — эквивалентная нагрузка. Типичный ресурс: 20 000–50 000 часов при правильной смазке.
Применение в отраслях
- Металлообработка: Станки ЧПУ (точность ±0,01 мм);
- Робототехника: Перемещение захватов в промышленных роботах;
- Медицина: МРТ-сканеры, хирургические роботы (класс точности P);
- Транспорт: Системы управления дверями в поездах и автобусах;
- Пищевая промышленность: Конвейеры с антикоррозийными покрытиями (нержавеющая сталь AISI 316).
Выбор подшипника: пошаговая инструкция
- Анализ нагрузок:
- Статические/динамические нагрузки;
- Наличие ударных компонентов.
- Условия эксплуатации:
- Температура: стандарт (-20°C…+80°C), экстремальная (-40°C…+150°C);
- Среда: пыль, влага, химические агенты.
- Требования к точности и скорости:
- Для ЧПУ: шариковые класса H или P;
- Для тяжелых станков: роликовые IKO LRX.
- Совместимость:
- Габариты и крепежные отверстия (сверяйтесь с каталогами производителей);
- Профиль дорожек качения (THK и HIWIN не всегда взаимозаменяемы).
Примеры подбора:
- 3D-принтер: HIWIN HGH15CA (шариковый, класс H, скорость до 1 м/с);
- Пресс для штамповки: IKO LRX45 (роликовый, грузоподъемность 60 кН).
Монтаж и обслуживание
Правила установки:
- Используйте прецизионные уровни для выравнивания направляющих;
- Затягивайте крепеж динамометрическим ключом (момент указывается в паспорте);
- Проверяйте соосность валов лазерными системами.
Смазка:
- Стандартные условия: Литиевая смазка каждые 100 часов;
- Высокие скорости: Синтетические масла;
- Агрессивные среды: Смазки с антикоррозийными добавками.
Диагностика неисправностей:
|
Симптом |
Причина |
Решение |
|---|---|---|
|
Люфт каретки |
Износ шариков/роликов |
Замена комплекта (каретка + рельс) |
|
Посторонний шум |
Загрязнение смазки |
Промывка и повторное смазывание |
|
Рывки при движении |
Деформация направляющей |
Шлифовка или замена рельса |
Современные тренды
- Интеграция с IoT: Датчики температуры и вибрации для прогнозирования износа (например, NSK Smart Grease).
- Экологичные материалы: Подшипники из переработанных металлов и биосмазок.
- Ультракомпактные серии: HIWIN MGN (толщина 10 мм) для портативной электроники.
- Аддитивное производство: 3D-печатные направляющие с оптимизированной геометрией.
Заключение
Линейные подшипники — критически важный элемент в высокоточных механизмах. При выборе учитывайте:
- Тип нагрузки (статическая/ударная);
- Точность (класс по ISO 3408);
- Условия эксплуатации (температура, влажность);
- Совместимость с существующим оборудованием.
Для сложных задач рекомендуется консультироваться со специалистами, имеющими доступ к актуальным каталогам производителей и ПО для расчета ресурса. Регулярное обслуживание увеличивает срок службы направляющих на 40–60%.
