Современная промышленность и бытовая автоматизация не обходятся без электроприводов. Они используются в промышленных станках, электронных устройствах и даже в детских игрушках. Но для контроля скорости их вращения и минимизации энергопотребления требуется еще одно устройство — частотный преобразователь. Эти интеллектуальные устройства стали революцией в управлении электродвигателями. Понимание их принципа работы и назначения раскрывает путь к оптимизации работы приводов. Рассмотрим сегодня назначение частотных преобразователей, принцип их действия, конструкцию и ключевые моменты выбора.
Частотные преобразователи простыми словами
Итак, что такое преобразователь частоты или частотник? Если по-простому, то это электронное устройство, способное изменять частоту переменного электрического тока, который подается на электродвигатель.
В обычной электросети, как правило, частота неизменна — чаще всего 50 или 60 Гц. Эта частота жестко определяет скорость вращения большинства двигателей. Если нам нужно изменить эту скорость, то просто снизить напряжение недостаточно — это приведет к потере мощности и перегреву.
Здесь частотник и показывает свою значимость. Он принимает входное напряжение с фиксированной частотой, а на выходе формирует ток с совершенно другой, то есть регулируемой частотой. При этом диапазон регулирования может быть огромным: от долей Герца до сотен Герц.
Зачем это нужно? Главная цель — гибкое управление скоростью вращения двигателя. Например, для асинхронного двигателя скорость вращения ротора напрямую зависит от частоты подаваемого тока. Изменяя последнюю, мы плавно регулируем скорость без потерь мощности и эффективности.
Частотники служат мостом между стандартной сетью и динамично меняющимися потребностями оборудования. Они позволяют делать процессы более управляемыми, эффективными и безопасными. Без них многие современные производственные процессы были бы невозможны.
Основные функции и задачи
Функции частотных преобразователей обширны. Они позволяют делать следующее:
- плавный запуск и остановка двигателя — постепенно увеличивают частоту и напряжение в обмотках, исключая ударные нагрузки, продлевая срок работы оборудования;
- снижение энергопотребления — мощность двигателя адаптируется к текущей нагрузке, предотвращается перерасход энергии при избыточной скорости;
- защита оборудования — встроенные системы защиты контролируют нагрузку по току, ограничивают напряжение при скачках, предотвращают перегрев и в целом продлевают срок службы устройств;
- коррекция коэффициента мощности — сглаживание потребляемого тока, за счет чего снижается нагрузка на электросеть.
Также устройства обеспечивают мгновенный отклик на изменение нагрузки, что особенно важно для динамических процессов, где нужно управлять силой вращения.
Современный электронный преобразователь универсален. Он может управлять как асинхронным, так и синхронным двигателем. Соответственно, расширяется область применения устройств и упрощается их выбор.
Из чего состоит и как выглядит частотный преобразователь

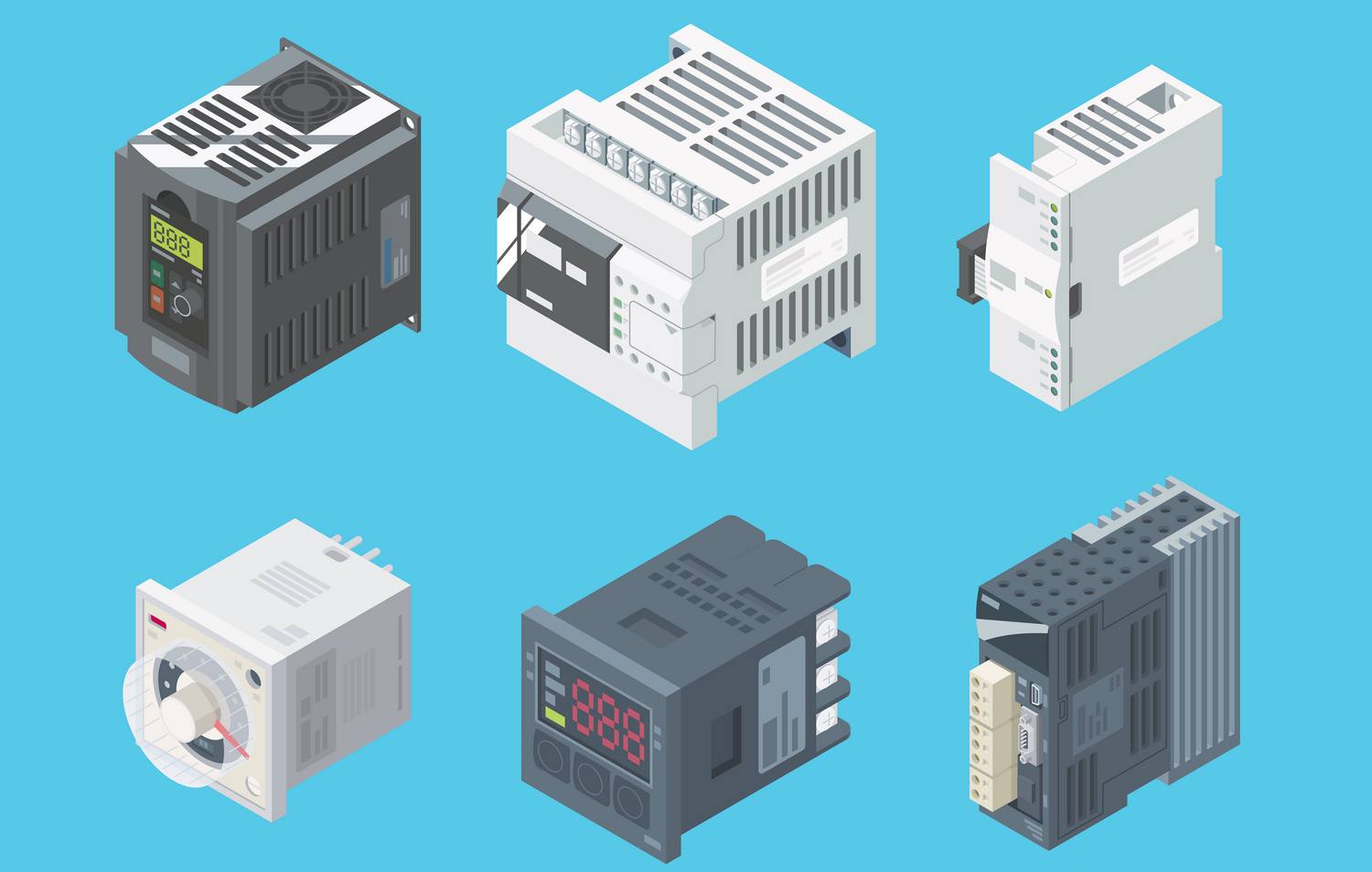

Внешне частотник может выглядеть как компактный бокс, чаще всего выполненный из прочного пластика или металла. Его размеры могут сильно варьироваться: от небольшого устройства размером с книгу до крупных шкафов для мощных промышленных приводов.
Корпуса обычно имеют определенный класс защиты, например IP20 для сухих помещений или более высокие степени защиты для агрессивных сред, чтобы уберечь внутренние компоненты от пыли и влаги.
Преобразователь частоты конструктивно состоит из двух ключевых компонентов:
1. Силовой блок. Это «мышцы», преобразователи, отвечающие за непосредственную трансформацию электрической мощности. Он включает в себя:
- выпрямитель (диодный мост) — занимается преобразованием переменного тока из сети в постоянный ток, бывает однофазным или трехфазным, в зависимости от типа входной сети (220/230 В или 380/400 В);
- шина постоянного тока (конденсаторы) — после выпрямителя ток имеет пульсации, а конденсаторы сглаживают эти самые пульсации, создавая стабильное напряжение постоянного тока, запасая энергию, компенсируя кратковременные провалы напряжения;
- инвертор (силовые IGBT-транзисторы) — ключевой элемент, где происходит обратное преобразование постоянного тока в переменный, но уже с нужной частотой и напряжением.
2. Блок управления (микропроцессор). Это «мозг» устройства. Он управляет работой силового блока, обрабатывая сигналы от датчиков и команд пользователя. Блок управления:
- получает данные о текущих параметрах работы (ток, напряжение, частота, температура);
- выполняет расчеты для формирования нужного выходного сигнала;
- регулирует вращение ротора электродвигателя;
- осуществляет функции защиты и аварийного отключения при возникновении угроз;
- соединен с панелью управления (дисплеем и кнопками) на корпусе, что позволяет пользователю задавать параметры работы вручную.
Преобразователи частоты могут работать как в ручном, так и в автоматическом режиме. Есть также преобразователи частоты с непосредственной связью, которые подключаются к сети напрямую, без промежуточного преобразования напряжения. В таком случае выходное напряжение имеет менее стабильную синусоидальную форму.
Принцип действия и подключение
Преобразователи частоты служат промежуточными звеньями между электрической сетью и нагрузкой. Они могут подключаться к однофазной или трехфазной сети.
Установка обычно происходит до двигателя, поскольку именно они формируют питающий его ток. Их можно крепить непосредственно на корпус агрегата (если позволяет класс защиты), на стену или, что бывает чаще всего, размещать в отдельном защищенном электрощите. Последний вариант предпочтителен, если в месте применения повышенная влажность, запыленность или агрессивная среда. Важно учитывать охлаждение, так как ПЧ (как часто называется высокочастотник) выделяет тепло в процессе работы.
Принцип действия современных частотных преобразователей основан на технологии двойного преобразования:
- сначала поступающий из сети ток выпрямляется, при этом нивелируются гармонические искажения и незначительные скачки напряжения;
- затем сигнал вновь становится переменным, но уже со стабильным напряжением и требуемой частотой, что позволяет двигателю работать с оптимальной мощностью.
Блоком управления задаются все необходимые параметры.
Где и как применяются частотники
Применение частотных преобразователей охватывает невероятно широкий спектр отраслей — от тяжелой промышленности до бытовых систем. Их способность точно контролировать скорость вращения и мощность двигателя делает их незаменимыми.
Основные сферы использования:
- промышленные конвейеры, станки и электроинструменты — ПЧ обеспечивают равномерное вращение ротора двигателя, регулируя скорость;
- вентиляторы в системах кондиционирования — меняют скорость вращения лопастей, регулируя поток воздуха и поддерживая необходимое давление;
- насосы (скважинные, циркуляционные, водяные) — регулируют поток жидкости, обеспечивают плавную работу насоса, что повышает эффективность системы;
- лифты и подъемно-транспортные механизмы — обеспечивают плавное ускорение и замедление, исключая рывки, повышают комфорт использования и снижают нагрузку на механические узлы.
Даже в быту частотные преобразователи находят применение. Они используются в современных стиральных машинах (для точной регулировки скорость вращения барабана), в системах «умного дома», в некоторой кухонной технике.
Как подобрать частотник
Выбор частотного преобразователя — ответственный этап. Здесь нужно учитывать мощность нагрузки, ее номинальный ток и фазность. Критерии подбора:
- По току. Номинальный ток электродвигателя должен быть меньше максимального тока преобразователя. Это гарантирует защиту от перегрузок.
- По потребляемой мощности. Если данные по току неизвестны, выбирайте устройство по полной потребляемой мощности агрегата. Она также должна быть ниже ресурса частотника.
- По фазе. Большинство преобразователей рассчитано на трехфазную сеть. Модели для 220В обычно имеют меньшую мощность. Неправильный выбор может сказаться на работе и защите оборудования.
Учитывайте класс защиты корпуса, температурный диапазон, влажность, наличие пыли или агрессивных веществ на объекте. Также определите, нужен ли вам расширенный функционал, ведь переплачивать за функции, которыми пользоваться в дальнейшем не будете или будете, но очень редко, нецелесообразно.
Стабилизатор напряжения и частотный преобразователь
На различных форумах и в профессиональных кругах часто поднимается вопрос о совместной работе частотных преобразователей и стабилизаторов напряжения или источников бесперебойного питания (ИБП). Важно понимать: эти устройства выполняют разные, но взаимодополняющие функции.
Частотные преобразователи не предназначены для глубокой защиты от значительных перепадов входного напряжения. Их основная задача — преобразование частоты и напряжения переменного тока для управления двигателем. Хотя большинство ПЧ имеют встроенную защиту от повышенного или пониженного напряжения, этот диапазон, как правило, ограничен ±10-15% от номинала. При выходе за эти рамки частотник просто отключится, чтобы избежать повреждения.
Именно здесь на помощь приходят стабилизаторы напряжения и ИБП. Стабилизатор обеспечивает стабильное входное напряжение для частотного преобразователя, нивелируя значительные скачки и просадки в электросети. Это позволяет частотнику работать в оптимальных условиях, продлевая срок его службы и предотвращая аварийные отключения.
ИБП обеспечивает бесперебойное питание. Это критически важно для процессов, где остановка работы недопустима, например в медицинском оборудовании или на непрерывных производственных линиях.
Выходит, стабилизатор напряжения и ИБП служат первой линией защиты для частотника и всего подключенного к нему оборудования. Они создают идеальные условия для его работы, обеспечивая на входе неизменный и чистый ток. Их совместное применение значительно повышает общую надежность и стабильность электрической системы.
